多自由度球窝铰接连接构件三维设计

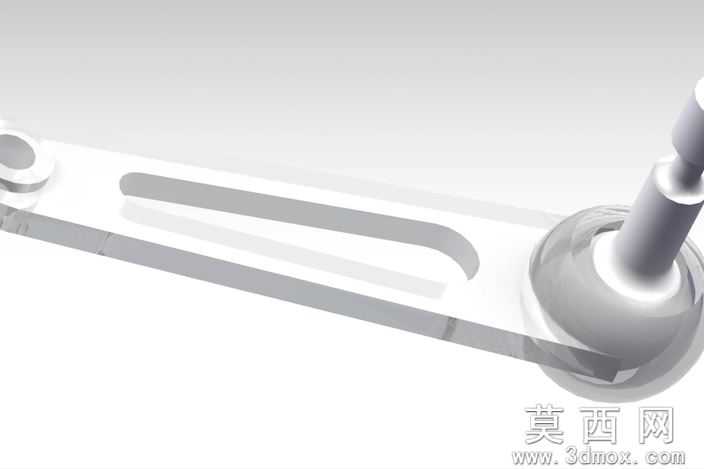

本作品为多自由度球窝铰接连接构件，采用三维参数化建模方式完成全结构设计，建模过程中首先对球头铰接的核心功能需求进行拆解，明确构件需要实现多平面同步旋转、低阻尼转动、连接稳固的核心性能目标。建模阶段先完成核心球铰副的结构搭建：精准绘制球头的球面轮廓，保证球面的圆度公差符合铰接转动的配合要求，配套的球窝结构采用包覆式设计，预留合理的转动间隙，既避免球头脱出，又保证转动过程无卡滞。与球头相连的操纵杆部分采用阶梯轴结构设计，从球头衔接处向上逐步收窄，顶端设置圆柱状操作端头，方便外部机构对接施力，杆身与球头的衔接处做圆弧过渡处理，消除应力集中隐患，提升构件的结构强度。另一侧的连接摆臂采用长条形镂空减重设计，摆臂上开设长条形调节槽，可适配不同安装位置的固定需求，摆臂一端设置与球窝一体衔接的安装座，另一端开设圆形连接孔，可与外部连杆类构件完成铰接固定。材质渲染阶段，对球头与球窝的配合面做金属磨砂质感处理，模拟钢制构件的表面加工纹理，摆臂部分采用半透明磨砂材质渲染，可直观展示内部球铰的配合状态，操纵杆部分做深色哑光金属质感处理，区分不同功能部件的视觉层次。设计过程中充分考量构件的运动特性，通过运动仿真验证构件可实现两个正交平面内的同步自由转动，满足多自由度传动的使用需求，各部件的衔接处均做圆角优化处理，既避免锐边带来的装配划伤风险，也提升了构件整体的视觉流畅度。整套模型的结构尺寸经过合理配比，各部件的壁厚、衔接尺寸均符合机械加工的工艺要求，可直接用于机械原理演示、铰接机构方案验证等场景，模型的各特征均保留参数化编辑属性，可根据实际使用场景调整球头直径、摆臂长度、安装槽尺寸等参数，适配不同的安装与传动需求。
