工业粉碎分级一体化生产设备结构

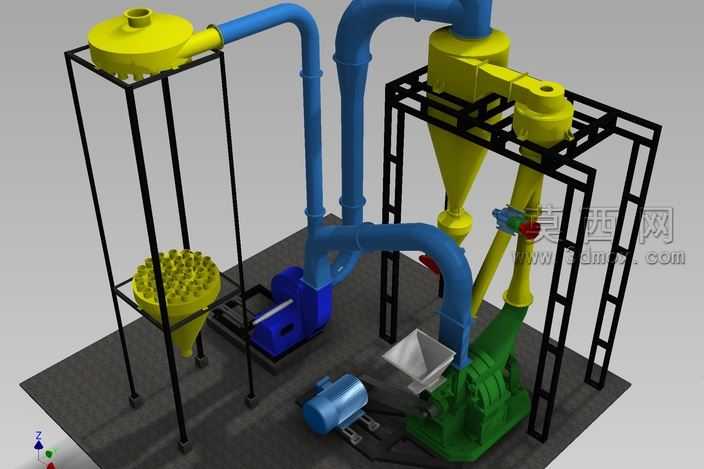

本套三维模型为工业粉体加工领域的粉碎分级一体化成套设备，整体采用模块化装配思路完成建模，完整还原了设备从进料、粉碎、气力输送到分级收集的全流程结构。建模过程中严格遵循工业设备实际尺寸比例，对各功能单元的结构细节做了精细化还原：底部的粉碎主机采用绿色机身设计，配套独立驱动电机，清晰呈现了粉碎腔、传动连接结构的装配关系；进料单元设置了倾斜式进料斗，方便待加工物料顺畅送入粉碎腔；蓝色的气力输送管道采用大曲率弯管设计，减少粉体输送过程中的堵料风险，管道与各设备单元的连接法兰、固定支架都做了细节建模，还原了现场安装的固定逻辑。黄色的分级与收集单元包含旋风分离器、集料斗、顶部排气收尘结构，配套黑色方管焊接的支撑机架，机架的横竖支撑排布、地脚固定结构都按照实际工业机架的承重逻辑设计，保证设备整体的结构稳定性。渲染阶段采用工业灰的地面基底，不同功能单元采用差异化的高饱和度配色，既区分了各模块的功能属性，也让整体设备的结构层次更加清晰，材质表现上还原了工业设备的金属漆面质感，管道的光滑漆面、机架的哑光金属质感、电机的金属外壳质感都做了区分处理，让整体模型的视觉表现更贴近真实工业设备的外观效果。设计过程中充分考虑了粉体加工设备的工艺逻辑，整套设备的布局紧凑，物料流向顺畅，从进料粉碎到气流输送分级再到成品收集的路径没有冗余结构，既满足了粉碎分级的工艺需求，也兼顾了设备安装维护的操作空间，各单元之间的连接位置预留了检修操作的余量，支撑机架的高度也适配日常设备运维的操作需求，整体模型完整呈现了工业粉碎分级成套设备的结构特点与工艺布局。
