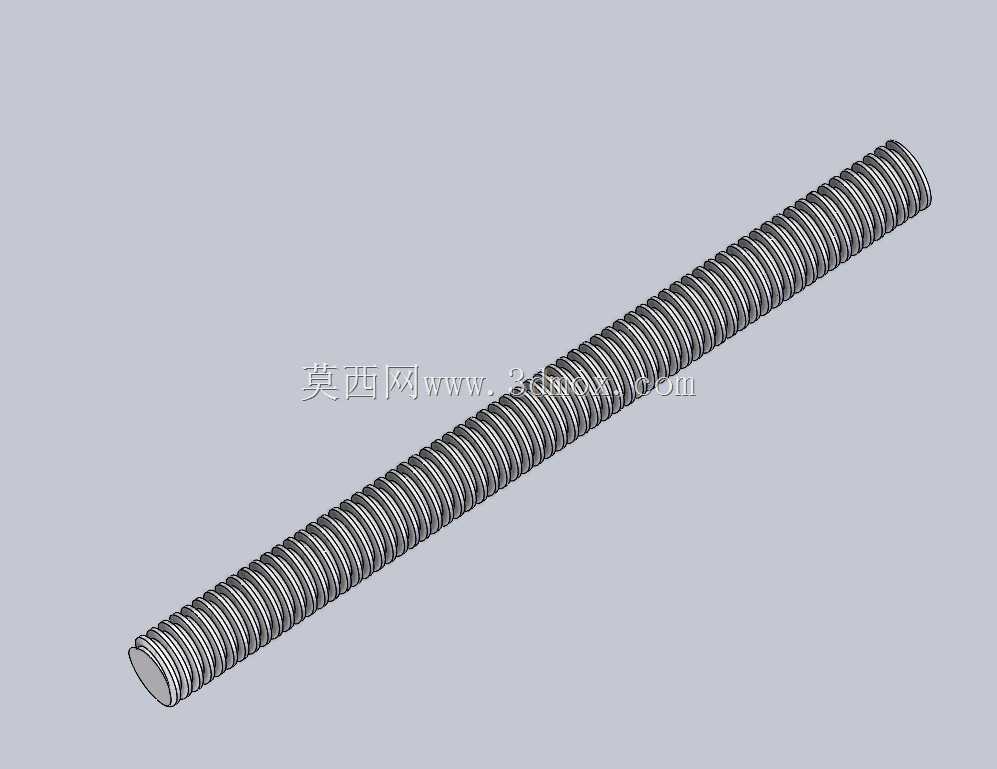

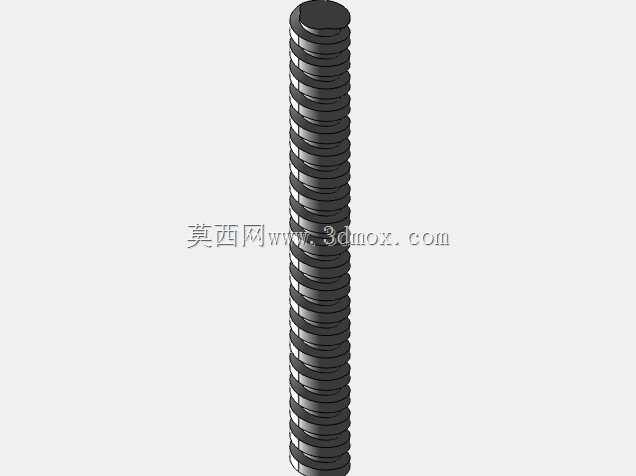

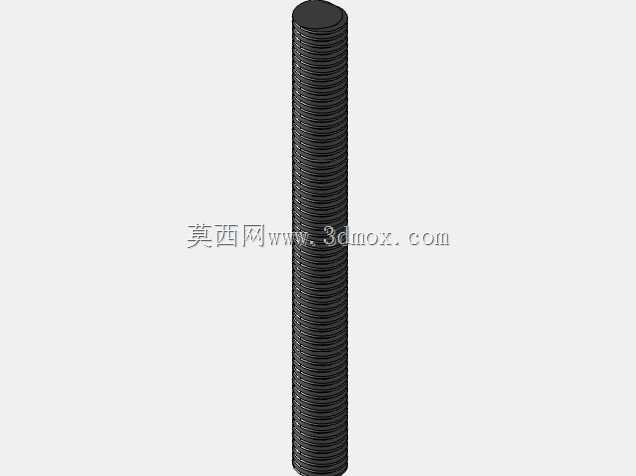

符合DIN103标准的梯形传动螺杆

　　在机床进给机构、升降平台传动副、工装夹具调节结构、阀门启闭驱动组件这类需要平稳传递直线运动的场景里，梯形螺纹螺杆是应用极为广泛的基础传动零件，这类螺纹副相比普通三角螺纹，具备更大的牙型角承载面，传动过程中受力更均匀，耐磨性能更优，能够在中低速、重载的直线传动工况下长期稳定工作，不会像三角螺纹那样在频繁往复传动中出现牙型磨损过快、传动间隙快速增大的问题。这款符合DIN103标准的梯形螺纹螺杆，在设计阶段就严格遵循德标梯形螺纹的牙型参数规范，牙侧角、牙顶间隙、中径公差都严格匹配标准要求，能够直接和同标准的梯形螺母配合使用，不需要二次修配牙型，大幅降低了设备装配阶段的适配工作量。

　　初始设计的螺杆基准长度为100mm，这个长度是工业场景里最常用的基础规格，在实际建模过程中，参数化的建模逻辑让使用者可以根据自身设备的安装行程需求，直接调整螺杆的总长度，不需要重新绘制螺纹牙型，所有的螺纹收尾、端部倒角都会随长度参数自动更新，不会出现螺纹特征建模失败的问题。从安装边界来看，这款螺杆的螺纹大径、中径、小径都严格符合DIN103的对应尺寸要求，在设计配套的安装座、螺母支撑位时，可以直接查阅标准里的安装尺寸参数预留配合间隙，不需要反复测绘模型尺寸来确认配合公差。

　　螺杆的端部没有做额外的轴肩、键槽等定制化结构，给不同场景的二次设计留足了空间，比如需要和电机输出轴连接的场景，可以直接在螺杆端部延伸出轴段加工键槽，需要做手轮驱动的场景，可以在端部加工出方头或者销孔，不会因为原有模型的冗余结构影响二次修改。在传动特性上，梯形螺纹的牙型设计本身就具备一定的自锁性能，在升降类设备中使用时，即使没有额外的制动结构，也能在行程任意位置保持负载位置，不会出现溜车的问题，这一点在工装夹具的压紧调节、阀门的开度调节场景里尤为重要，不需要额外增加锁紧机构就能保证调节后的位置稳定。建模过程中，螺纹牙型的扫描路径严格遵循螺旋线的升角参数，牙面的粗糙度预留方向也和实际车削加工的走刀方向一致，在做运动仿真的时候，可以真实模拟螺纹副的传动摩擦、间隙补偿效果，不会出现仿真过程中螺纹干涉、传动比错误的问题。对于设备选型的工程师来说，这款标准螺杆模型可以直接导入装配体中做干涉检查，提前确认螺杆在全行程运动过程中会不会和周边的结构件、管线发生碰撞，不需要等到零件加工装配阶段才发现行程空间不足的问题。

　　在实际生产场景里，这类标准梯形螺杆经常被替换在老旧设备的维修改造中，很多进口设备的传动螺杆采购周期长、成本高，直接按照DIN103标准参数加工替换件，就能完全匹配原有螺母的配合精度，不需要更换整套传动副，大幅降低设备维护的成本和停机时间。建模时特意保留了螺纹牙型的完整细节，没有做简化处理，在做有限元受力分析的时候，可以直接在牙面上加载负载，模拟螺杆在最大推力下的应力分布、变形量，验证螺杆的直径选型是否满足负载要求，避免因为模型简化导致的分析结果偏差。螺杆两端的端面都做了标准的倒角处理，既符合实际加工的工艺要求，也能在装配螺母的时候起到导向作用，不会因为端部的锐边刮伤螺母的内螺纹牙型。
