3/4英寸LB型螺纹铝制穿线盒结构

　　这款LB型螺纹铝制穿线盒，在工业电气布线、仪表管路敷设场景中是极为常用的管线转接配件，日常在厂区仪表气源管路、低压电气穿线管路的转角布设环节出镜率极高，尤其适合3/4英寸管径的螺纹管线转向接驳，解决管线直角转向时的线缆穿设、管路密封与后期检修开口需求。从实际使用场景来看，这类穿线盒多应用在石化厂区现场仪表安装、车间设备配电管线布设、户外电气管线转角防护场景，铝合金材质的壳体既能满足户外使用的防腐蚀需求，相比铸铁材质重量更轻，现场安装时单人即可完成对位拧接，大幅降低高空管线作业的操作负荷。

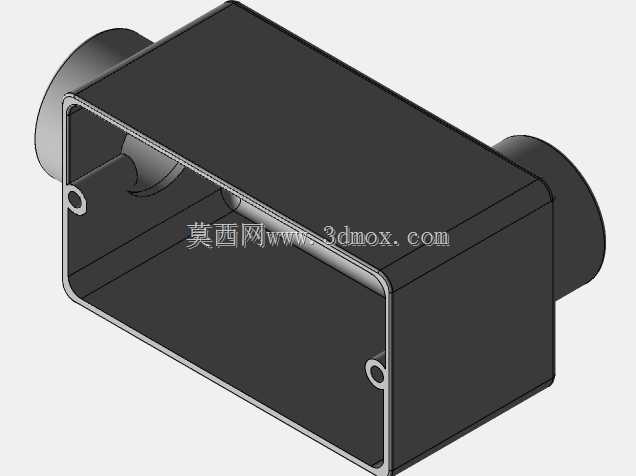

　　从结构设计逻辑来看，盒体采用长方体空腔结构，两侧同轴设置3/4英寸标准外螺纹接口，可直接与同规格的镀锌穿线管、仪表风线螺纹端旋接，无需额外转接接头；盒体一侧为敞口法兰边结构，法兰边上预留两个对称的安装固定孔，既可以通过这两个孔位将盒体固定在墙面、设备支架上，也能配合配套盖板实现空腔的密封封闭，日常检修时无需拆卸两侧的管线接口，只需打开侧盖即可完成内部线缆的梳理、接头检查，大幅降低后期运维的拆改工作量。

　　设计过程中首先要明确安装边界尺寸，两侧螺纹接口的同轴度公差需要控制在0.1mm以内，避免管线对接时出现别劲应力，长期使用下出现螺纹滑丝、密封失效的问题；盒体内部的空腔转角处做了圆弧过渡处理，避免穿设线缆时尖锐的内角划伤线缆绝缘层，这一点在低压控制线缆、仪表信号线缆穿设时尤为重要，能有效杜绝绝缘破损导致的信号干扰、短路隐患。壳体壁厚根据铝合金压铸工艺特性设置为均匀2.5mm，既保证壳体的抗冲击强度，满足现场施工时的磕碰防护需求，也不会因为壁厚过大造成材料浪费、整体重量超标。

　　螺纹接口的尺寸严格遵循3/4英寸管螺纹标准，牙型角55度，螺纹有效长度控制在15mm，既能保证与管线对接时的旋合深度满足密封要求，也不会因为螺纹过长导致旋接到位后盒体角度无法微调，现场安装时可以根据管线走向调整盒体敞口面的朝向，方便后期开盖检修。法兰边上的固定孔采用沉孔设计，安装螺丝拧入后螺丝头不会突出法兰平面，保证盖板安装时能完全贴合法兰面，配合密封垫片即可达到IP65级别的防护能力，适配户外露天、多粉尘的工业现场使用环境。

　　从实际选型角度来看，这类LB型穿线盒属于转角类穿线配件，区别于直通型、三通型穿线盒，专门用于管线90度转向的布设场景，内部空腔预留了足够的线缆弯曲余量，3/4英寸规格的穿线盒可容纳最多6根1.5平方毫米的控制线缆同时穿设，满足常规仪表信号、低压配电的线缆布设需求。铝合金材质的壳体表面无需额外做喷漆处理，压铸成型后做简单的钝化处理即可具备良好的抗锈蚀能力，在沿海高盐雾、化工厂区腐蚀性气体环境下也能保证5年以上的使用寿命，相比塑料材质的穿线盒抗老化、抗冲击性能优势明显，适合工业现场的复杂工况使用。

　　建模过程中需要重点关注螺纹接口与盒体主体的衔接过渡，避免出现壁厚突变导致的压铸成型缺陷，接口根部做1mm的圆角过渡，既可以提升结构强度，也能消除压铸时的应力集中点，减少成品开裂的概率。盒体内部的空腔尺寸要保证足够的线缆弯曲半径，3/4英寸管径对应的线缆弯曲半径不小于管径的6倍，因此空腔的内部宽度设置为60mm，完全满足线缆转弯时的曲率要求，避免线缆强行弯折导致的线芯断裂、绝缘层破损问题。法兰边的平面度公差控制在0.05mm以内，保证盖板安装后的密封性能，不会出现雨水、粉尘渗入盒体内部的情况，提升内部线缆接头的运行可靠性。
