木工焊接用C型夹持工装结构设计

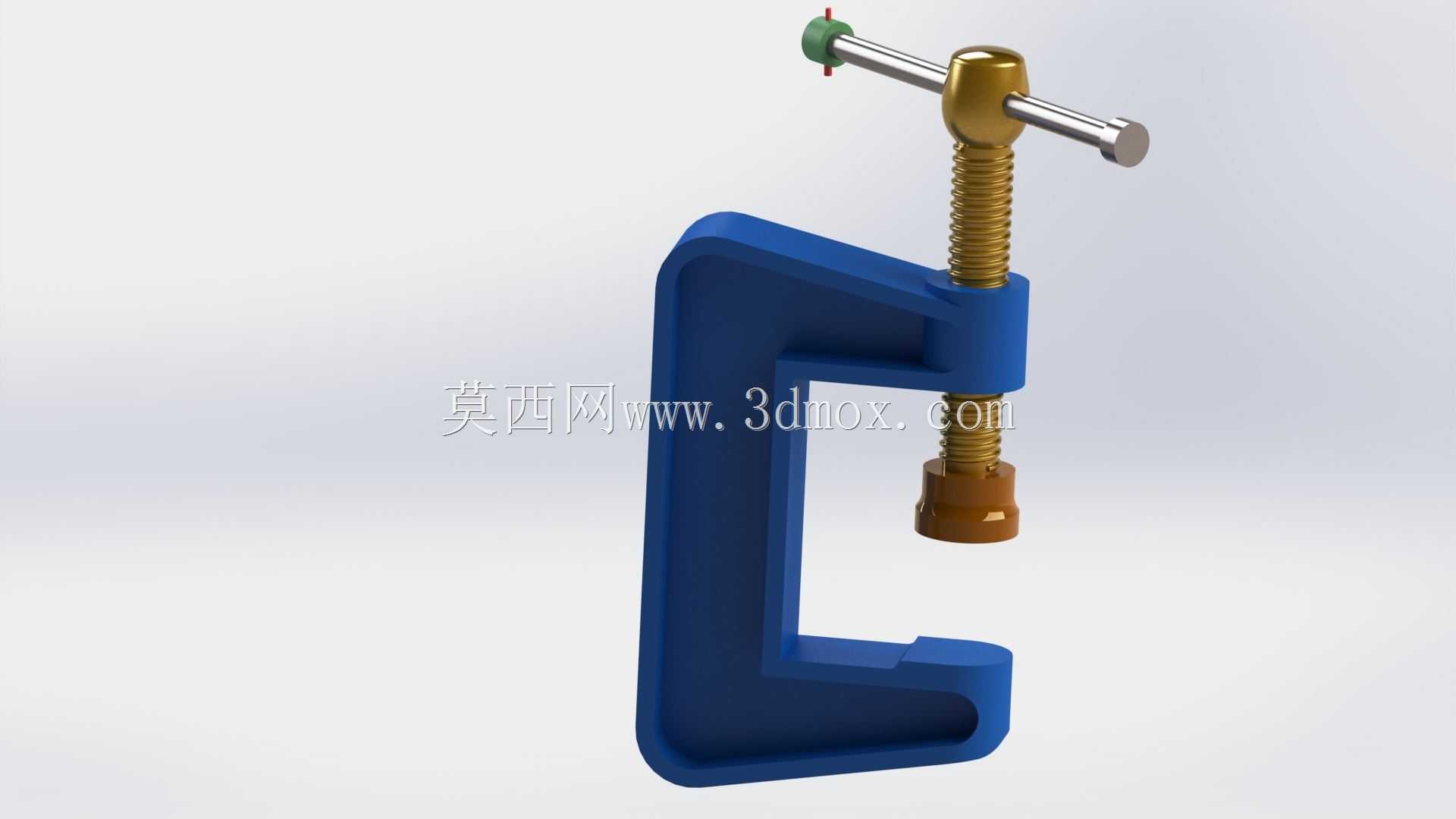

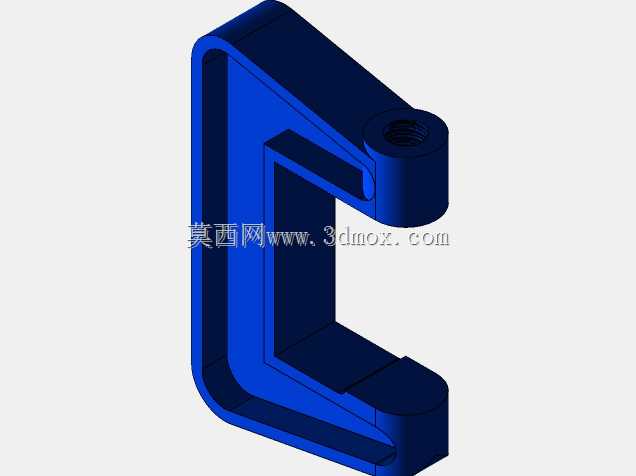

　　在现场木工拼接、小型金属构件组焊的作业场景里，这类C型夹持结构是一线操作工人手边最常用的辅助工装，没有复杂的动力配套，纯机械结构的可靠性让它在无电源、狭小作业空间里都能快速投入使用。从实际使用的需求出发，设计时首先要考虑夹持力的传递路径：C型框架作为核心承力件，开口深度决定了可夹持工件的最大边缘宽度，框架截面采用渐变式加厚设计，在靠近螺杆安装座的位置应力集中最明显，此处壁厚比框架底端夹持面厚30%左右，避免长期大扭矩拧紧时出现框架张口变形甚至断裂的问题。

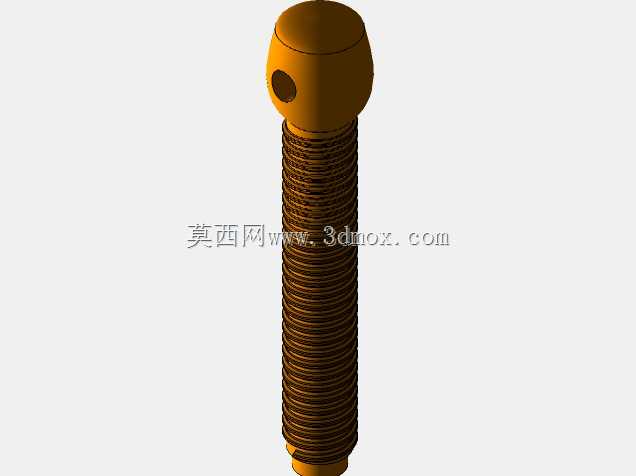

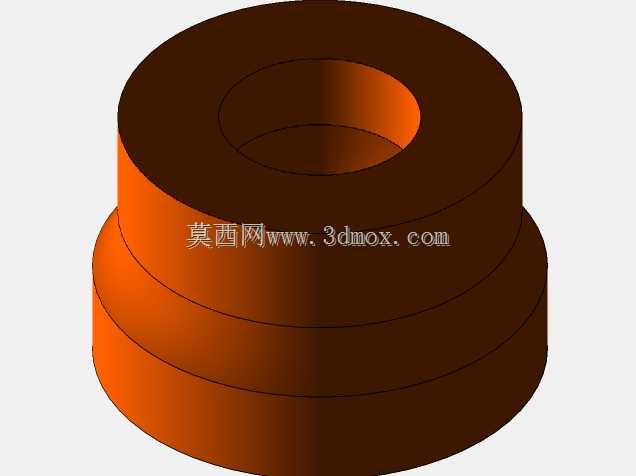

　　螺杆组件采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中摩擦阻力更稳定，拧紧时不会出现突然滑牙的情况，螺杆顶端的压头采用可自由转动的铜质端头，一方面铜材质硬度低于多数金属工件和木材，拧紧时不会在工件表面压出明显凹痕，另一方面可转动的端头能在螺杆旋转进给时保持压头与工件表面相对静止，避免带动工件移位。顶部的旋杆采用贯穿式设计，两端做圆滑滚花处理，作业时可以根据需要的夹持力大小，选择单手拧动或者套加力杆增力，旋杆与螺杆的安装孔采用间隙配合，长期使用磨损后可以单独更换旋杆，不需要报废整个螺杆组件。

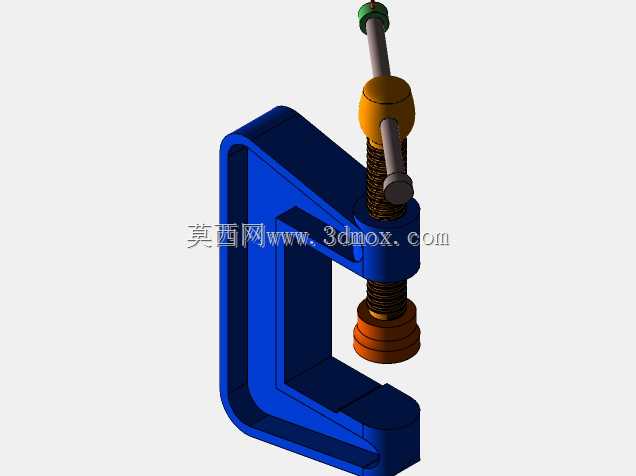

　　从安装边界来看，这类C型夹不需要额外的固定基座，使用时直接将C型开口跨在待夹持的工件叠合处，转动旋杆带动螺杆进给，直到压头和框架底端的固定夹持面把工件压紧即可，固定夹持面做了细密的网纹滚花处理，增大与工件接触面的摩擦力，尤其是夹持表面光滑的金属板材时，能有效避免工件受侧向力时出现滑移。在木工场景下，它可以用来临时固定待胶合的木板拼缝，配合F夹搭配使用能完成大面积板材的拼接固定，夹持时可以在压头和工件之间垫薄木片，避免压痕影响后续表面处理；在小型焊接作业中，它可以把薄钢板、角码等小构件快速定位在焊接工作台边缘，不需要提前点焊固定，调整工件位置时只需要稍微松开螺杆就能快速移位，比台虎钳的使用灵活性更高，不受安装位置的限制。

　　设计时还要考虑整体的重量平衡，框架采用铸铁材质兼顾刚性和成本，螺杆采用45号钢调质处理，表面做发黑防锈处理，适合车间多尘、潮湿的作业环境，整体重心落在C型框架的竖直中心线上，竖直放置时不会轻易倾倒，平时收纳时可以把螺杆旋到最底端，缩小整体占用空间，方便放在工具箱的隔层里携带。针对不同的夹持厚度需求，螺杆的有效行程要比框架最大开口小10mm左右，避免螺杆旋出过长导致螺纹啮合齿数不足，出现受力脱扣的风险，螺杆与安装座的配合位置加装了铜质衬套，减少长期旋转带来的磨损，衬套磨损后可以快速更换，延长整个夹具的使用寿命。在实际建模过程中，要重点校核框架在最大夹持力下的变形量，确保开口处的变形量不超过0.1mm，避免夹持力不足导致工件松动，同时各个活动部件的配合间隙要控制在合理范围，既要保证螺杆转动顺畅，又不能出现过大的旷量影响夹持精度。
