带防护结构的法兰式轴间传动联轴器

　　在常规工业传动场景里，两根分离布置的旋转轴要实现扭矩同步传递，法兰式联轴器是应用频次极高的刚性传动部件，这款带防护结构的法兰联轴器，主要适配中等载荷、转速平稳的轴系传动需求，常见于输送线驱动端、小型减速机输出端、轻工设备的动力衔接工位。不同于无防护的外露法兰联轴器，这款产品在法兰对接区域外侧设置了整圈包覆式防护结构，能避免车间内的粉尘、切削碎屑直接落在连接螺栓与法兰贴合面上，也能防止设备运行过程中螺栓松脱甩出引发安全隐患，适配加工车间、物流输送线这类周边存在杂物、人员走动较频繁的作业场景。

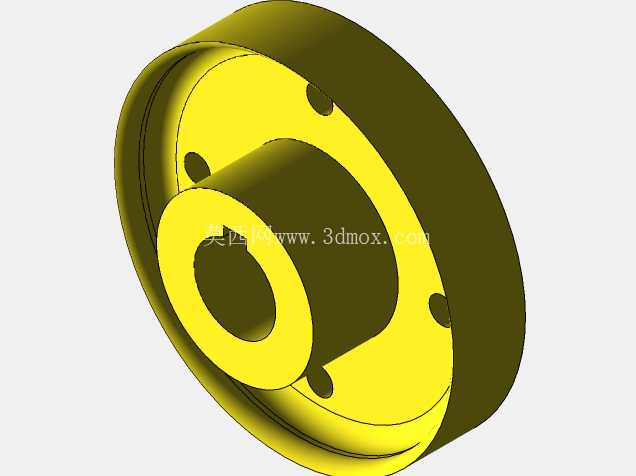

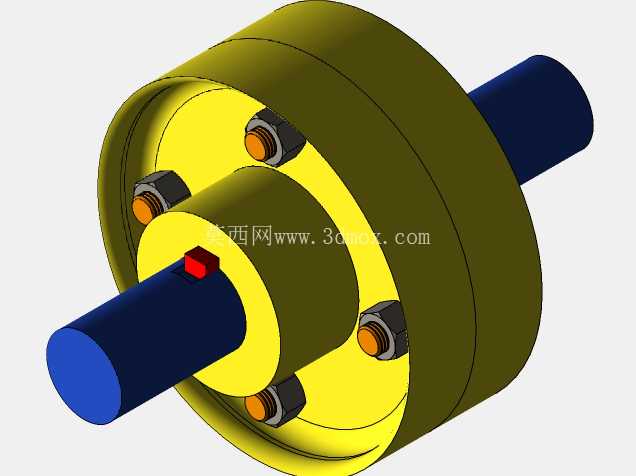

　　从结构设计逻辑来看，两个对接法兰分别通过轴孔与平键槽固定在两根待连接轴的轴端，法兰盘的端面上沿圆周均匀分布螺栓过孔，装配时将高强度螺栓穿入过孔后拧紧螺母，依靠法兰端面之间的摩擦力与螺栓的剪切力共同传递扭矩，这种连接方式的对中精度直接影响传动平稳性，因此建模阶段对法兰端面的平面度、螺栓孔的位置度都做了严格的公差约束，避免装配后出现轴系憋劲、运转振动超标的问题。外侧的防护套与其中一侧法兰采用止口定位配合，装配完成后防护套完全罩住螺栓连接区域，不会额外占用过多径向安装空间，同时防护套的内壁与螺栓头部预留了足够的安全间隙，运转过程中不会与紧固件发生刮蹭。

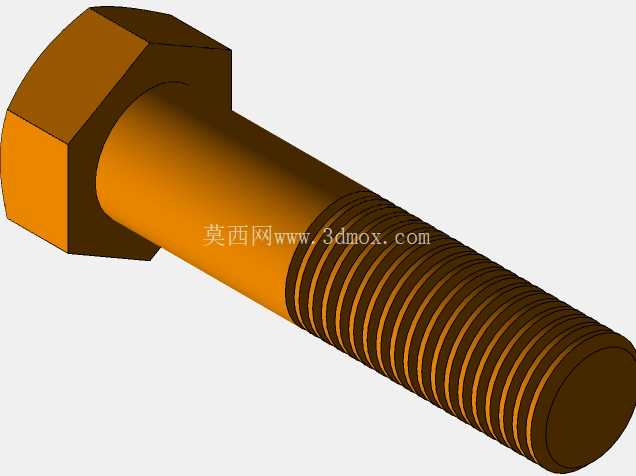

　　从安装边界来看，这款联轴器的轴孔直径适配常规的中细尺寸传动轴，法兰盘的外径根据传递扭矩的大小做了匹配设计，轴向总长度控制在合理范围内，不会因为加装防护结构导致轴系悬臂过长，影响轴承的使用寿命。建模过程中先完成单个法兰盘的基体特征绘制，依次加工出轴孔、键槽、螺栓过孔、止口定位面，再完成螺栓、螺母、平键等标准件的建模与装配，最后绘制外侧防护套结构，装配时严格按照实际装配顺序约束零件位置，还原真实的螺栓圆周排布方式，确保模型的干涉检查结果完全符合实际装配要求，不会出现虚拟装配中零件穿模的问题。

　　实际选型使用时，需要先核对两根待连接轴的轴径、键槽尺寸是否与联轴器轴孔参数匹配，再根据传递的额定扭矩、最高工作转速核对联轴器的承载能力，安装时要先调整两根轴的同轴度，再逐步对角拧紧法兰连接螺栓，最后扣合外侧防护套，日常维护时只需拆开防护套即可检查螺栓的紧固状态，无需完全拆分联轴器，能大幅降低日常巡检的工作量。这种带防护的法兰联轴器相比传统凸缘联轴器，在保留刚性联轴器传动扭矩大、无回转间隙、传动精度高优点的同时，弥补了外露连接部件容易积灰、存在安全隐患的不足，在对设备安全防护有一定要求的普通工业传动场景中，能有效降低设备的维护频率，减少传动部件的异常磨损。
