三级直齿圆柱齿轮减速箱结构设计

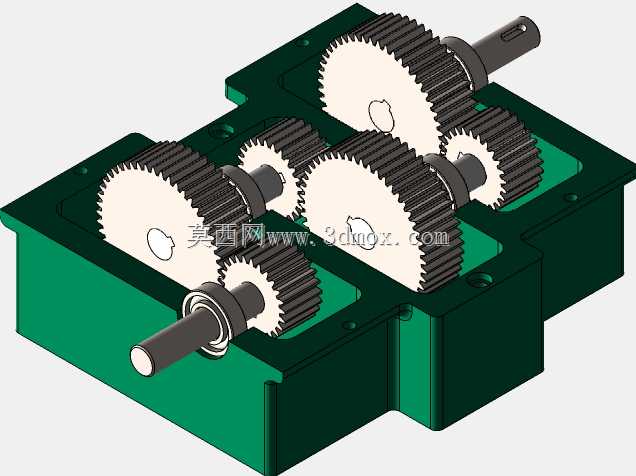

　　这款三级直齿圆柱齿轮减速装置，主要应用在中小功率的工业传动场景中，常见于轻工输送线、小型物料加工设备、实验室台架测试装置这类对传动平稳性有一定要求、安装空间相对紧凑的场合，核心作用是把原动机输出的高转速低扭矩动力，通过三级齿轮啮合传动转换为低转速大扭矩的输出动力，匹配后端执行部件的转速扭矩需求。

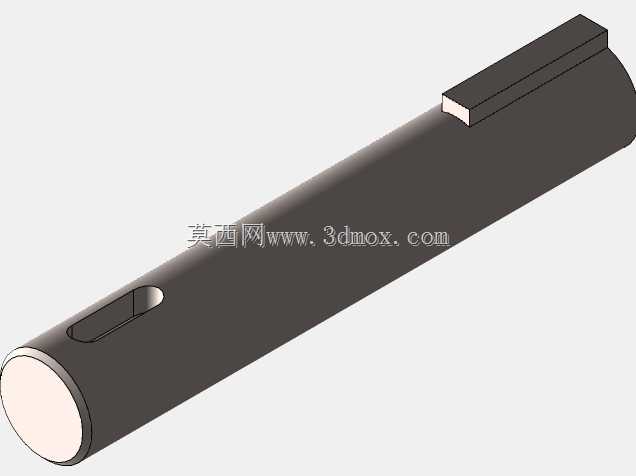

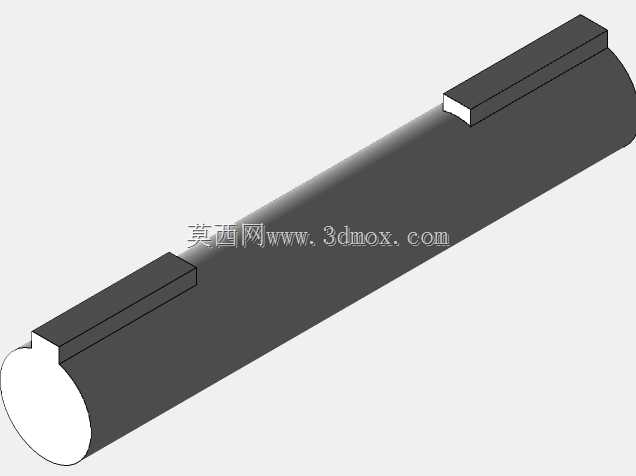

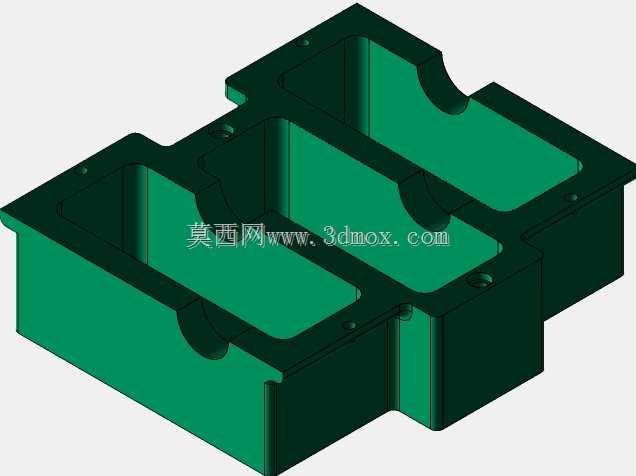

　　从结构布局来看，整体采用剖分式箱体设计，箱体内腔预留了充足的齿轮啮合空间与储油腔，日常运维时可以直接拆开箱盖完成齿轮检查、轴承润滑脂更换等操作，不需要整体拆卸设备的安装固定结构，现场维护的便利性较好。输入轴与输出轴采用平行轴布局，轴端设计的标准方形键槽，能够和带轮、联轴器等标准传动件直接配合，不需要额外加工轴端结构，适配市面常见的传动连接件规格。

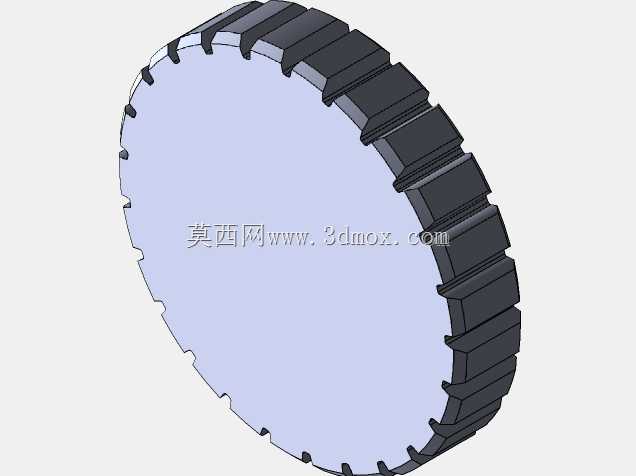

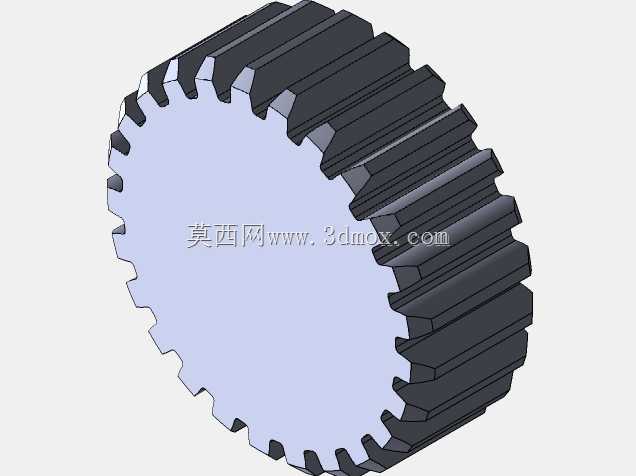

　　设计过程中，首先根据目标传动比确定三级齿轮的齿数匹配关系，每一级的传动比分配兼顾了齿轮受力均匀性与箱体尺寸控制，避免单级传动比过大导致大齿轮外径超出箱体边界，也防止小齿轮齿数过少出现根切问题，影响轮齿啮合强度。齿轮的齿宽参数经过匹配计算，保证啮合过程中齿面接触应力在许用范围内，同时控制齿轮运转的轴向窜动间隙，避免负载下出现轮齿偏载磨损。轴承选型匹配了轴系的径向载荷需求，轴肩定位尺寸严格对应轴承内圈的安装高度，既保证轴承装配到位，也不会出现轴承内圈被轴肩顶住无法正常转动的问题。

　　安装边界方面，箱体底部设计有平整的安装基面，基面上预留的固定螺栓孔位置符合通用安装尺寸规范，安装时不需要额外制作转接底座，直接通过螺栓固定在设备机架的安装平面上即可。输入轴与输出轴的轴伸长度经过控制，既保证联轴器、带轮等连接件有足够的配合长度传递扭矩，也不会因为轴伸过长导致轴端挠度变大，影响齿轮啮合精度。箱体内腔的储油空间设计考虑了齿轮浸油润滑的需求，正常注油状态下低速级大齿轮能够浸入油面合适深度，运转时可以将润滑油带到各个啮合齿面与轴承位置，不需要额外配置强制润滑系统，简化了整体结构。

　　实际使用过程中，这类直齿齿轮减速结构的传动效率较高，没有斜齿轮传动带来的轴向力，轴承不需要承受额外的轴向载荷，轴承选型与轴系固定结构都可以做的更简单，整体制造成本相对更低，适合在转速不高、负载平稳的连续运转工况下使用。齿轮啮合侧隙在设计时预留了合理的公差范围，既可以补偿加工装配带来的尺寸误差，也能容纳润滑油脂，避免轮齿运转时出现卡滞、发热的问题。箱体的壁厚设计兼顾了结构刚性与减重需求，轴承安装位置的箱体壁做了局部加厚处理，避免轴承座位置受力变形，影响轴系的同轴度与齿轮啮合精度。箱盖与箱体的结合面加工有密封槽，装配时加装密封垫可以防止润滑油渗漏，同时阻挡外界的粉尘、碎屑进入箱体内腔，延长齿轮与轴承的使用寿命。
