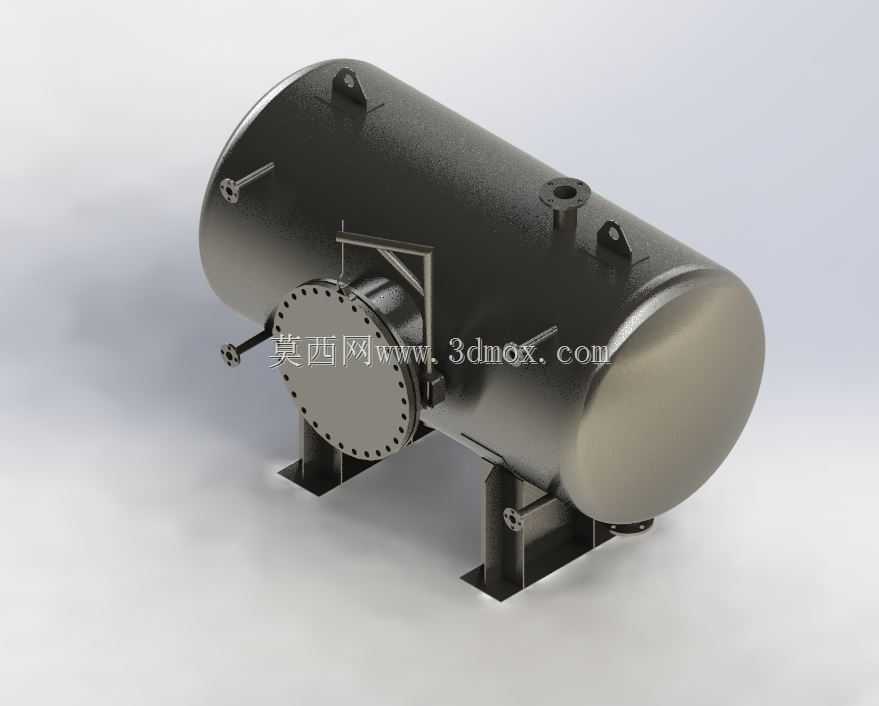

卧式工业承压储存罐体结构设计

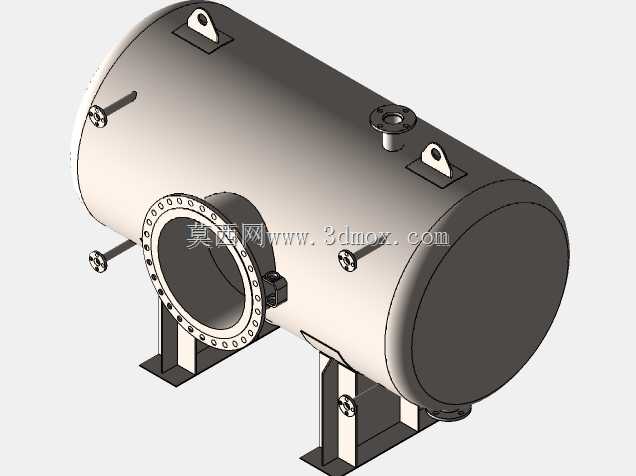

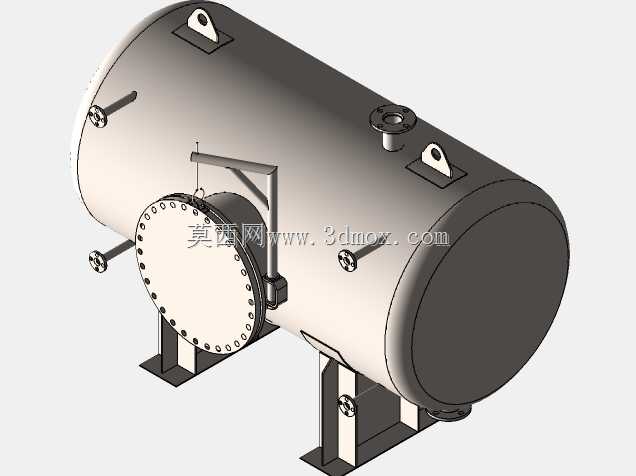

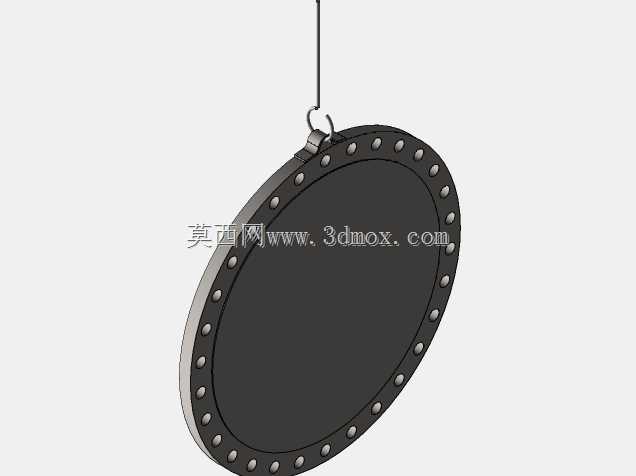

　　在化工、能源、食品加工等连续流程生产场景中，承压储存类设备是衔接上下游工序的核心静态设备，这款卧式承压罐体的结构设计，完全围绕工业现场的实际安装、运维、承压需求展开，没有冗余的装饰性结构，每一处几何特征都对应明确的工程功能。从整体布局来看，采用卧式圆柱筒体搭配两端标准椭圆封头的结构形式，这类结构的优势在于筒体环向应力分布均匀，相比立式同容积罐体，整体重心更低，对安装基础的承重载荷要求更平缓，适合布置在车间一层或者户外装置区的混凝土支墩上，不需要额外搭建高层操作平台，日常巡检、阀门操作都可以在地面完成，能有效降低现场运维的作业风险。筒体端部采用的是带颈对焊法兰搭配快开式盲板结构？不对，仔细看结构，端部法兰上均匀布置了一圈螺栓孔，配套的盲板盖通过三角加强筋结构连接侧边的启闭支撑臂，这个结构是为了满足定期开罐检修、清理内部积料、装填内部填料的需求，支撑臂的转轴位置做了同轴度限位设计，开关盲板的时候不需要大型吊装设备配合，两名现场运维人员就可以完成启闭操作，相比全焊接密封的封头结构，可拆式端盖能大幅缩短设备停机检修的时间，适合需要定期清理内部介质残留的工况，比如食品行业的物料暂存、化工行业的中间体缓冲工序。

　　筒体上方布置的两个吊耳结构，位置刚好对应设备整体重心的垂直上方，吊耳的加强筋直接延伸焊接在筒体壁板上，能避免吊装过程中吊耳处应力集中扯裂筒体，现场安装的时候可以直接用卸扣连接吊耳完成整罐吊装就位，不需要额外捆绑吊装带，能减少吊装过程中对筒体表面防腐层的损伤。筒体上的几个接管接口，分别对应不同的工艺功能：顶部居中的小直径法兰接口是排气口，用于设备进料时排出罐内空气，避免气阻影响进料效率；靠近端盖位置的侧向小接口是压力检测仪表接口，可以直接安装压力表或者压力变送器，实时监测罐内压力变化，配套超压泄放的联锁逻辑；筒体底部靠近支座位置的接口是排污口，停机的时候可以完全排净罐内残留的介质和积液，避免积液长期沉积腐蚀罐壁。

　　支撑结构采用的是两个鞍式支座，支座的弧形托板和筒体外径完全贴合，接触位置做了满焊处理，支座底板上预留了地脚螺栓安装孔，安装的时候可以通过地脚螺栓把罐体固定在混凝土基础上，其中一个支座设计成滑动支座结构（建模时预留了长圆孔安装间隙），可以补偿设备运行过程中因为温度变化产生的筒体热胀冷缩位移，避免热应力集中拉裂焊缝或者损坏基础。设计过程中，筒体的壁厚取值是按照对应设计压力下的薄壁圆筒壁厚计算公式推导，同时预留了足够的腐蚀裕量，适合储存有轻微腐蚀性的气体或者液体介质；所有接管和筒体连接的位置都做了补强圈结构，抵消开孔造成的筒体强度削弱，避免开孔边缘出现应力疲劳开裂。

　　从安装边界来看，这类卧式罐体的轴向长度、筒体直径的比例控制在3:1左右，既保证了足够的容积，又不会因为长径比过大造成筒体挠度超标，安装时两个鞍座的间距设置在0.2倍筒体总长度的位置，能让筒体的弯矩分布最合理，减少支座处的局部应力。另外，筒体表面的结构细节完全按照实际焊接工艺要求建模，所有焊缝位置都预留了焊脚尺寸的几何特征，没有出现工艺上无法实现的尖角或者薄壁结构，导出的工程图可以直接作为生产下料的参考，法兰、螺栓等标准件都采用了对应国标规格的参数，不需要二次修改就可以直接用于装配校核，在做厂区整体布局三维建模的时候，这个模型可以直接导入厂区总装模型，用来核对设备和周边管道、操作通道的安全间距，避免现场安装的时候出现管线碰撞、操作空间不足的问题。
