磨光机用长轴式橡胶滚筒结构设计

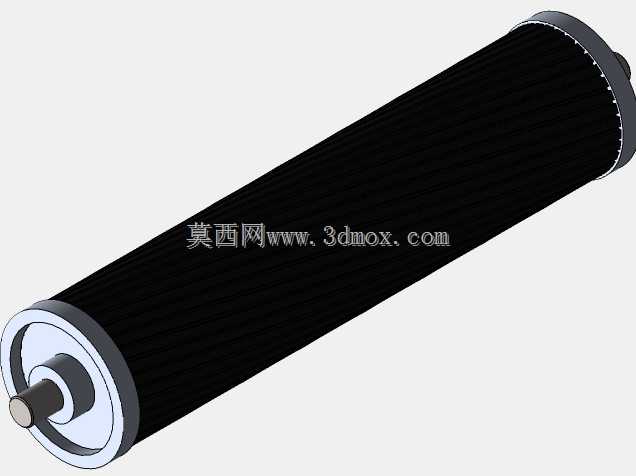

　　在金属板材、带材表面磨光加工的生产线上，这类长轴式橡胶滚筒是核心的接触执行部件，主要承担工件输送、接触施压、配合砂带完成表面磨削的多重作用，区别于普通刚性金属辊，外层包覆的橡胶层能在接触工件时提供合适的接触弹性，避免刚性接触导致的工件表面压痕、砂带划伤等加工缺陷，同时能增大辊面与工件、砂带之间的摩擦力，保证输送过程无打滑，磨削压力均匀分布在整个加工幅宽上。从结构设计逻辑来看，该滚筒采用同轴分层装配结构，中心为钢制支撑轴，承担整体的抗弯载荷与扭矩传递作用，轴端设计有阶梯轴结构，用于匹配安装深沟球轴承，实现滚筒的旋转支撑，轴端伸出段可通过联轴器与驱动电机连接，或者通过带轮接收传动动力，轴肩位置做了圆角过渡处理，避免长期交变载荷下出现应力集中断裂的问题。

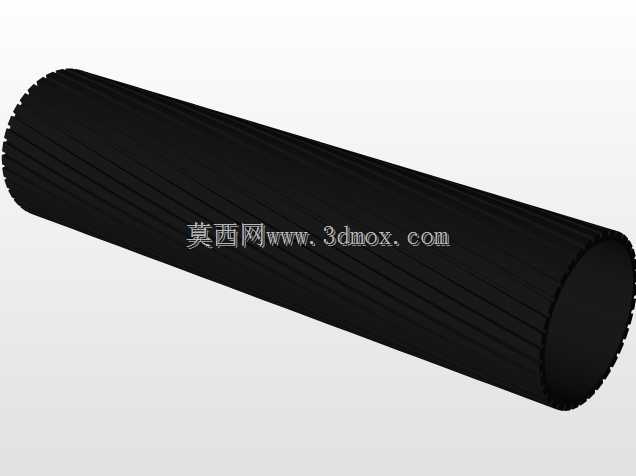

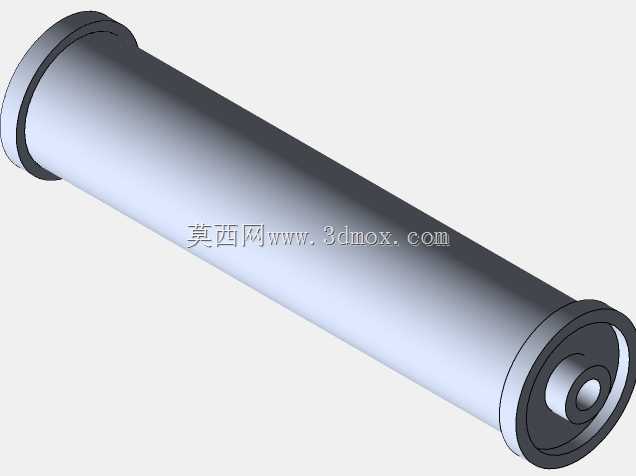

　　中间层为钢制辊筒基体，采用无缝钢管加工而成，两端焊接有端盖与中心轴过盈配合装配，焊接后需做整体动平衡校正，保证高速旋转时的径向跳动量控制在0.02mm以内，避免磨光过程中出现振纹，影响工件表面加工质量。外层包覆的橡胶层采用丁腈橡胶材质，硬度控制在邵氏A60-70度区间，兼顾耐磨性与弹性，橡胶层表面做了细密的轴向纹路处理，进一步增大接触摩擦力，同时能在磨削过程中留存少量磨削冷却液，避免辊面与工件干摩擦导致的橡胶过热老化。

　　在安装边界设计上，该滚筒的总长度需匹配对应磨光机的加工幅宽，两端轴承安装位的中心距需与设备机架的安装孔位严格对应，轴端的配合公差采用k6级过渡配合，保证轴承内圈与轴无相对窜动，辊体外径的圆柱度公差控制在0.015mm以内，保证整个幅宽方向上的接触压力一致。实际应用场景中，这类橡胶滚筒除了用于金属板材磨光机，也可适配在木工砂光机、皮革抛光机、薄膜分切机等需要柔性接触输送的设备上，不同应用场景下可调整橡胶层的硬度、厚度以及表面纹路形式：用于重型金属磨削时橡胶厚度可适当减小，硬度调高，提升承载能力；用于薄型软质材料加工时，可增大橡胶层厚度，降低硬度，提升接触贴合度。

　　设计过程中需重点核算中心轴的抗弯挠度，当滚筒长度超过1米时，需适当增大中心轴直径，避免辊体中部在受压时出现挠曲变形，导致加工幅宽中间位置压力不足、磨削量不够的问题，同时橡胶层与钢制基体的粘合强度需达到相应标准，避免高速旋转、长期受压下出现橡胶层脱层、剥离的失效情况。两端的密封结构设计也不可忽略，需在轴承外侧加装防尘密封圈，避免磨削产生的金属碎屑、砂粒进入轴承内部，造成轴承磨损卡滞，延长滚筒的整体使用寿命。在装配流程上，需先完成钢制辊体与中心轴的焊接、机加工，做动平衡测试后再进行橡胶包覆硫化，硫化完成后再对辊面进行精磨加工，保证辊面的尺寸精度与形位公差，最后装配轴承、密封件等标准件，整体做转动灵活性测试，确保旋转无卡滞、径向跳动符合设计要求后才可装机使用。
