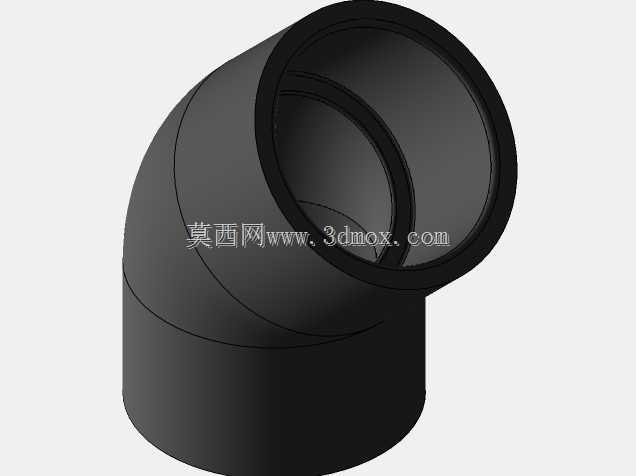

45度2寸PVC滑套式管弯头结构设计

　　在民用给排水、化工流体输送、农田灌溉等诸多涉及流体管路布设的场景中，管路走向的调整是管路系统搭建时无法避开的环节，45度弯头作为管路转向连接件的核心品类之一，相比90度弯头拥有更小的流体阻力，在需要缓变流向、降低管路压损的布设场景中应用占比极高。这款2寸规格的SCHEDULE80等级PVC滑套式45度管弯头，针对PVC管路的快装需求做了结构适配，两端采用滑套式承插结构，安装时无需在管端加工外螺纹，仅需将对应外径的PVC管材插入承口，配合专用PVC粘接剂即可完成密封固定，相比螺纹连接的弯头安装效率提升40%以上，同时避免了螺纹连接时因缠生料带不均导致的渗漏风险。从结构设计逻辑来看，这款弯头的弯曲段采用等径圆弧过渡，内壁曲率经过流体仿真优化，弯曲半径严格匹配2寸管材的通径要求，避免流体在转向过程中出现涡流区，降低流体携带固体杂质时对管壁的冲蚀速率，延长管路系统的整体使用寿命。承口段的内径公差控制在±0.1mm范围内，既保证管材插入时的装配间隙符合粘接工艺要求，又不会因间隙过大导致粘接剂填充不均出现密封失效问题，承口端部设计有15度的导入倒角，现场安装时无需对管端做额外打磨处理即可顺利插入，降低现场施工的操作门槛。

　　在安装边界层面，这款弯头的两个承口端面夹角为严格的45度，中心距尺寸匹配SCHEDULE80压力等级PVC管材的安装规范，在管路排布时可以直接通过中心距参数计算管路的整体走向尺寸，无需额外做角度补偿，两端承口的有效插入深度为32mm，安装时需将管材插至承口底部的定位台处，保证粘接面积满足1.6MPa工作压力下的密封强度要求。弯头的外壁厚度均匀性控制在0.2mm以内，避免因壁厚不均导致注塑成型时出现缩痕、内应力集中等问题，同时保证承压时各个位置的应力分布均匀，不会出现局部应力过高导致的开裂风险。在实际应用场景中，这类PVC材质的45度滑套弯头常被用于室内冷水管路布设、泳池循环水管路、化工腐蚀性流体输送管路、农田节水灌溉管路等场景，相比金属弯头拥有更优异的耐腐蚀性，重量仅为同规格镀锌弯头的1/6，运输和现场搬运的成本更低，同时PVC材质的内壁粗糙度更低，流体输送时的沿程阻力更小，在同等输送流量要求下可以选用更小功率的输送泵，降低整个流体系统的运行能耗。

　　设计这类管件三维模型时，需要重点关注承口与管材的配合公差、弯曲段的曲率连续性、壁厚的均匀性三个核心维度，承口部分需要预留粘接剂的容纳间隙，间隙过小会导致粘接剂被挤出无法形成有效密封层，间隙过大则会导致粘接剂填充不足出现渗漏通道；弯曲段的曲率需要保证平滑过渡，不能出现折线拐点，否则会在拐点位置形成流体冲击区，长期运行时容易出现磨损泄漏；壁厚设计需要匹配对应压力等级的强度要求，同时兼顾注塑成型的工艺性，避免壁厚过厚导致成型周期过长、缩痕明显，壁厚过薄导致承压能力不足。

　　这款弯头的滑套结构设计还考虑了现场安装的容错性，承口内部的定位台高度设计为1.5mm，既可以限制管材的插入深度，又不会因为定位台过高导致通径减小影响流体流量，定位台的边缘做了R0.5的圆角处理，避免流体经过时形成直角冲击，减少压力损失。在管路系统的应力计算中，这类45度弯头还可以起到一定的管路热胀冷缩补偿作用，相比90度弯头，45度弯头在管路受热伸长时的形变应力更小，在长距离直管路中每隔一定距离设置45度弯，可以有效降低管路的热应力集中，避免管路出现拉脱、开裂等问题。针对PVC材质的特性，这款弯头的注塑成型工艺也在模型设计阶段做了适配，浇口位置设置在弯头弯曲段的外侧，避免浇口痕迹出现在承口密封面位置影响装配密封性，拔模斜度设置为1度，既保证成型后可以顺利脱模，又不会导致承口的锥度过大影响装配精度。
