三爪轴承拆卸拉马工具结构设计

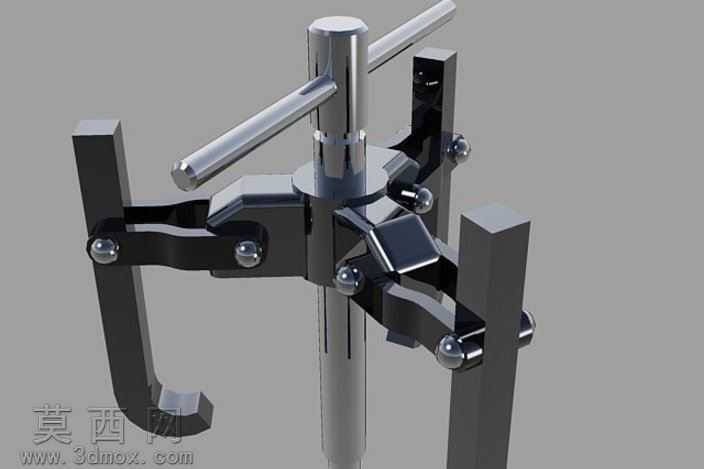

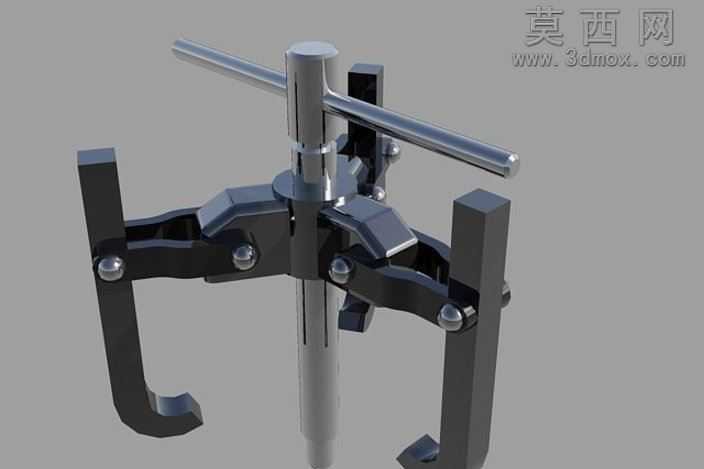

本作品为三爪式轴承拆卸拉马的三维结构设计，整体采用对称式机械布局，核心功能为实现过盈配合的轴承、皮带轮等轴装零件的无损拆卸作业。建模过程中优先对核心受力部件进行参数化绘制，中心的施压螺杆采用梯形传动螺纹结构建模，螺纹牙型按照机械传动标准绘制，保证螺杆旋转时的轴向进给精度与受力承载能力，螺杆顶部的横向加力杆采用圆柱直杆结构，与螺杆主体采用垂直贯穿的装配关系，可传递足够的旋转扭矩。三个拉爪采用等角度120度分布的铰接结构，每个拉爪通过销轴与中部的滑动支架连接，滑动支架与中心螺杆采用间隙配合，可随螺杆的轴向进给同步上下移动，带动拉爪实现开合角度的调整，适配不同直径的待拆卸零件。拉爪的钩部采用L型受力结构，建模时对钩部的受力接触面做了加厚处理，避免拆卸受力时出现结构变形，铰接位置的销轴采用标准圆柱销结构，装配间隙控制在合理范围，保证拉爪转动灵活无卡滞。渲染阶段对不同部件做了差异化材质赋予，中心螺杆与加力杆采用抛光金属材质，模拟镀铬五金件的光亮质感，拉爪与支架部件采用发黑处理的金属材质，呈现哑光深灰的工业五金质感，销轴等小零件采用不锈钢材质，突出金属部件的层次区分。整体结构设计遵循手动拆卸工具的力学特性，无需额外动力源，通过旋转加力杆即可带动螺杆顶在轴端，三个拉爪同步勾住待拆卸零件的背面，持续旋转螺杆即可将零件从轴上平稳拉出，避免传统敲击拆卸对轴和零件造成的损伤，结构紧凑，操作便捷，受力均匀，可适配常规尺寸的轴承、皮带轮、联轴器等轴装零件的拆卸需求，建模过程中对所有活动部件的运动行程做了干涉检查，保证各部件运动过程中无碰撞，装配关系完全符合实际五金工具的生产装配逻辑。
