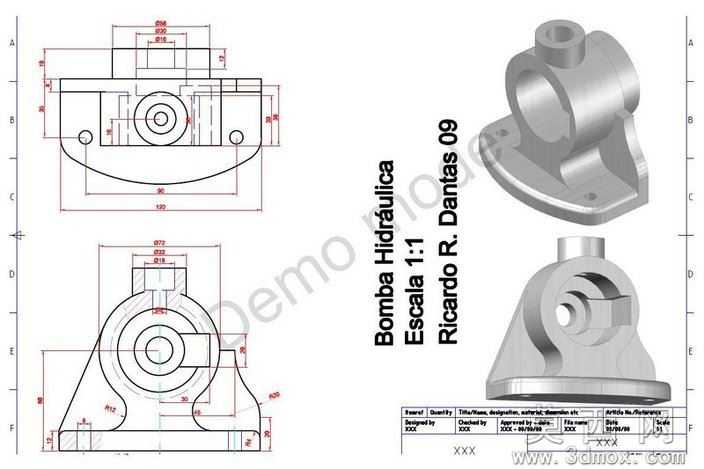

液压泵壳体机械结构三维设计

本次设计的液压泵壳体零件，采用三维参数化建模方式完成全结构构建，建模过程严格遵循1:1实际生产尺寸比例，完整还原零件的每一处结构细节。建模初始阶段先梳理二维工程图的尺寸逻辑，提取主视图、俯视图、侧视图的轮廓基准，以壳体底部安装法兰面为建模基准面，先绘制法兰盘的外轮廓与安装孔位草图，通过拉伸特征生成带圆角过渡的法兰底座，底座边缘的圆弧过渡完全匹配工程图标注的曲率半径，保证安装贴合面的结构合理性。随后构建主体腔体结构，先绘制腔体的内外回转轮廓，通过旋转特征生成泵体的核心容纳腔，腔体壁厚严格按照工程图标注的尺寸设置，内壁的同轴度、圆柱度公差在建模阶段通过特征约束提前预留，保证后续与内部转子、轴类零件的装配适配性。针对壳体上方的凸起轴座结构，采用凸台拉伸与孔特征组合的方式构建，轴座的内孔与主体腔体保持严格的同轴约束，轴座外壁的加强筋结构通过筋特征生成，筋板的厚度、倾斜角度完全匹配二维图纸的标注，筋板与主体、轴座的衔接处做圆角过渡处理，避免应力集中问题。壳体侧面的凸台与通孔结构，通过基准面偏移绘制草图后拉伸切除完成，所有孔位的位置度通过尺寸约束与几何约束双重限定，保证与外接油路、连接件的装配精度。建模过程中对零件的所有棱边按照工艺要求做倒角或圆角处理，区分加工面与非加工面的特征精度，渲染阶段采用金属铸铁材质，调整材质的粗糙度、反光度参数还原铸件的真实质感，通过多角度渲染展示零件的外部轮廓与内部腔体结构，同时对照二维工程图逐一核对每个特征的尺寸、位置，确保三维模型与二维图纸完全一致，无错漏特征、无尺寸偏差。整个建模过程遵循机械零件设计的工艺逻辑，兼顾结构强度与装配需求，所有特征均采用参数化驱动，后续可根据设计调整快速修改对应尺寸，适配不同规格的液压泵设计需求，模型完整还原了液压泵壳体的安装结构、腔体结构、连接结构，可用于装配验证、工程出图、生产加工参考等多个场景。
