立式剖分式水管支撑轴承座结构设计

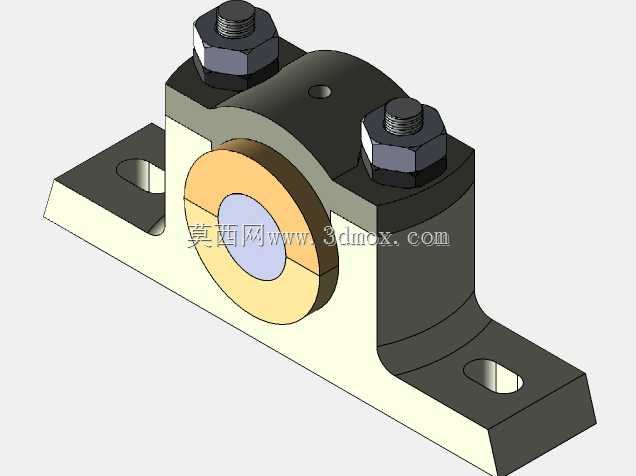

　　在流体输送管线配套的动力传动环节中，这类带安装底座的剖分式支撑部件，主要承担旋转轴系的径向承载与管线辅件的定位约束作用，常见于中小型给排水管线、工业循环水系统的外置传动单元，也可适配小型输送泵、管道搅拌装置的轴端支撑场景，区别于标准整体式轴承座，该结构针对水管周边的安装空间做了适配优化，无需大范围拆卸周边管线即可完成内部轴瓦的更换维护。从结构功能来看，上下对合的座体通过两颗六角头螺栓实现锁紧，配合平垫圈分散锁紧应力，避免座体合缝面出现局部压溃变形，中间的轴瓦采用分层设计，外层为承载基体，内层为减摩层，可在无额外润滑附件的短周期运行场景下降低轴颈磨损，底座两侧开设的长圆形安装孔，允许安装时沿孔位长度方向调整固定位置，抵消基础预埋或机架焊接带来的位置度误差，降低现场安装的对位难度。

　　设计阶段首先要明确轴系的径向载荷边界，这类支撑结构通常只承受径向载荷，不额外承担轴向力，因此座体的加强筋设置在合缝面下方与底座衔接的转角位置，用最小的材料增量提升座体的抗弯截面模量，避免螺栓锁紧时座体开口处出现向外张开的形变，合缝面的加工粗糙度需要控制在Ra3.2以内，保证上下座体贴合后无明显缝隙，防止运行过程中粉尘、水汽进入轴瓦配合面加剧磨损。从安装边界来看，底座的两个安装孔中心距需要匹配现场机架的预留孔位，座体总高度需要保证轴系安装后与水管外壁留有足够的安全间隙，避免轴系转动时与管线产生磕碰，螺栓的伸出长度需要控制在合理范围，既保证足够的螺纹啮合长度提供锁紧力，又不会因为伸出过长干涉周边管线或防护外罩。

　　实际选型应用时，需要核对适配轴颈的直径范围，该结构的轴瓦为对开式，可直接从轴的径向位置完成安装，不需要提前将轴承座穿入轴端，对于已经完成管线装配、轴系两端都连接了其他部件的现场改造场景尤为适用，座体侧面预留的小孔可作为润滑脂加注通道，定期补充润滑脂即可延长内部减摩层的使用寿命，不需要频繁拆解座体。在三维建模过程中，需要重点关注合缝面的位置公差，上下座体的同轴度偏差需要控制在0.02mm以内，避免轴瓦安装后出现卡滞，螺栓过孔与螺栓杆部留有合理的间隙，抵消上下座体加工时带来的微小位置偏差，安装孔的长圆结构长度方向需要与轴系的垂直方向保持一致，方便现场调整位置时不会改变轴系的中心高度，底座底面的平面度需要控制在0.05mm以内，保证安装后与机架表面充分贴合，避免运行时出现附加振动。

　　这类结构相比标准轴承座，缩减了不必要的轴向定位结构，整体体积更紧凑，适合安装空间局促的水管周边传动点位，座体采用铸铁材质的设计思路也兼顾了成本与减振性能，能够吸收轴系运行时产生的小幅振动，降低振动向管线传递的幅度，避免管线长期受振动影响出现接口松动渗漏的问题。
