柴油车曲柄活塞连接连杆结构

　　在柴油动力系统的曲柄连杆机构中，连杆作为传递活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定动力输出效率与整机运行可靠性。这款连杆结构针对柴油车及同类柴油动力设备的曲柄与活塞缸连接场景设计，可适配中小排量柴油机型的动力传递需求，在发动机运行过程中承担活塞端爆发压力传递、往复运动向旋转运动转换的核心作用，同时需要承受交变载荷下的拉压、弯曲复合应力，因此结构设计阶段就需要兼顾刚度、强度与轻量化的平衡。

　　从结构设计思路来看，该连杆采用传统的分体式大头与整体式小头布局，小头端设置整圆衬套安装位，用于与活塞销配合实现铰接，安装边界需要匹配对应型号活塞销的直径公差，衬套过盈量控制在合理区间以避免工作过程中出现衬套转动移位；大头端采用分体式轴瓦安装结构，剖分面设置定位结构保证装配后轴瓦孔的圆度，与曲轴曲柄销的配合间隙需要符合柴油机型的装配公差要求，确保润滑机油能形成稳定油膜降低摩擦损耗。

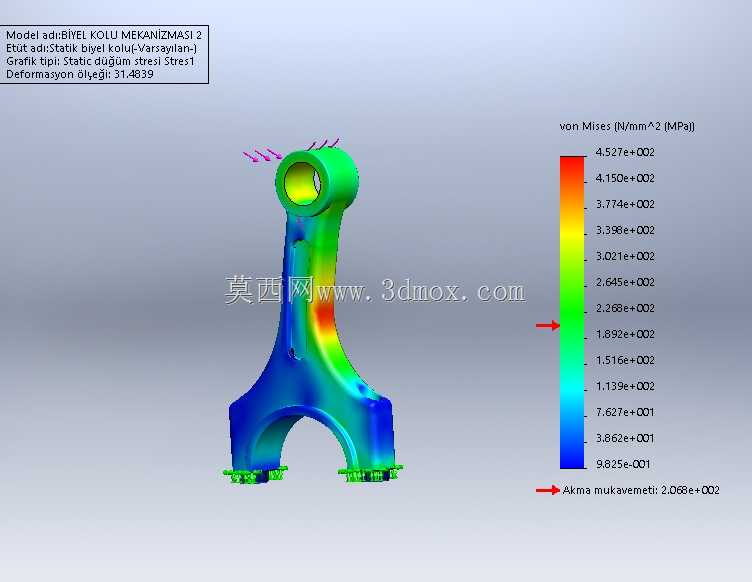

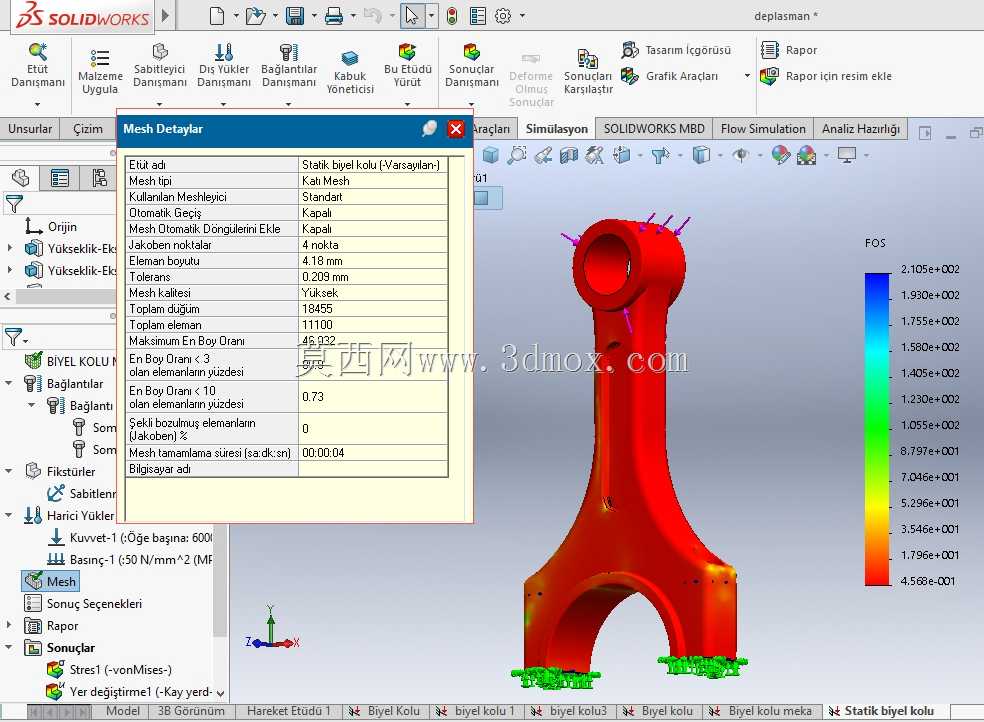

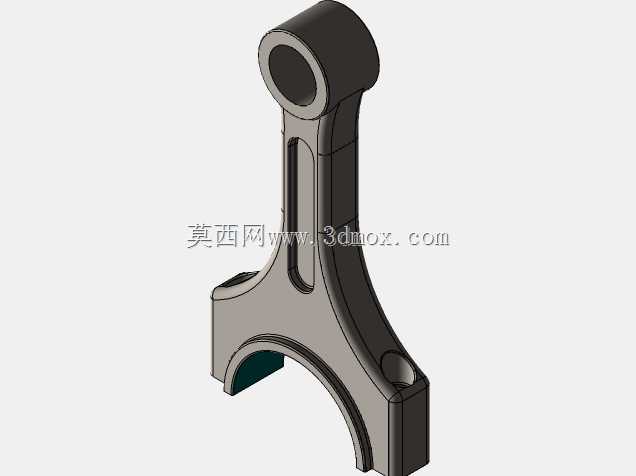

　　杆身部分采用变截面工字形结构，这种结构形式可以在保证足够抗弯抗扭刚度的前提下，尽可能降低连杆自身的往复运动质量，减少曲轴旋转过程中的惯性载荷，杆身过渡区域全部采用大圆角平滑过渡，避免应力集中导致的疲劳断裂风险，从应力云图的分布也能看出，应力集中区域主要出现在小头孔内侧、大头剖分面连接位置以及杆身与大小头的过渡区域，设计阶段针对这些区域做了局部加厚优化，将最大应力控制在材料许用应力范围内。在实际安装场景中，连杆的轴向尺寸需要匹配活塞缸内部的安装空间，小头端宽度需要适配活塞销座的间距，大头端的旋转外径需要避开曲轴箱内部的干涉区域，装配时需要严格控制连杆螺栓的预紧力矩，避免预紧力不足导致大头孔失圆，或是预紧力过大导致螺栓屈服断裂。

　　工作过程中，连杆小头随活塞做往复直线运动，大头随曲轴曲柄销做旋转运动，杆身做复杂的平面摆动，因此除了静态强度校核外，还需要考虑交变载荷下的疲劳性能，材料通常选用调质处理的中碳合金钢，表面做喷丸强化处理提升疲劳强度，轴瓦与衬套选用耐磨铜合金材料，表面开设油槽保证润滑介质能均匀分布在摩擦副表面。这款连杆的结构设计充分考虑了柴油动力设备高压缩比、高爆发压力的工作特性，各个安装配合面的尺寸公差、形位公差都按照内燃机零部件的行业标准设定，既可以作为柴油发动机维修替换的结构参考，也可以作为动力传动类课程中连杆机构受力分析、结构设计的教学演示模型，帮助结构设计从业者理解往复式动力设备中核心传动部件的设计逻辑与安装要点，在建模过程中还原了连杆各个部位的细节特征，包括大头端的螺栓安装孔、小头端的润滑油孔、杆身的工艺凸台等结构，能够直接用于装配干涉检查、运动仿真分析等工程场景。
