双开门带散热风机工业电气控制柜体

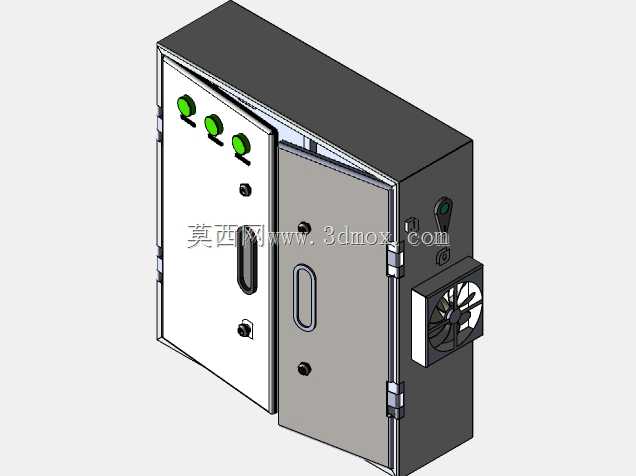

　　这款电控柜体主要面向车间产线就地控制、小型设备集群配电、独立工位动力管控场景，可直接落地安装在生产现场靠近受控设备的区域，缩短主回路布线长度，降低线路压降损耗，同时方便一线操作人员就近完成设备启停、状态切换操作，不用往返中控室完成基础操作。柜体采用双开门分层结构设计，外侧主门板布置三枚绿色操作按钮，对应设备的启动、运行确认、复位三类常用操作，按钮下方设置内嵌式拉手，兼顾门板开合便利性与操作面平整度，避免现场人员走动、物料转运时发生勾挂；内侧门板预留二次回路元件安装位，可布置端子排、小型继电器、信号转换模块这类低压控制元件，将主回路与控制回路做物理分隔，减少强电对弱电信号的干扰。柜体侧部外挂轴流散热风机，

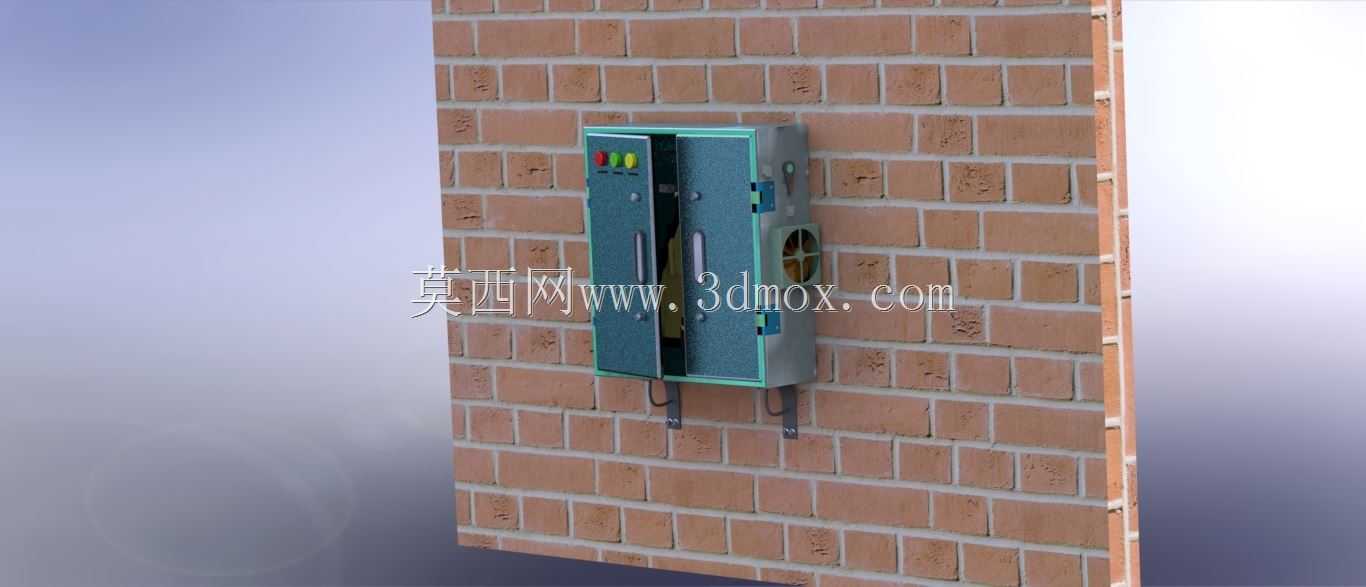

　　风机位置对应柜内发热元件的常规安装高度，可直接将接触器、热继电器工作产生的热量排出柜外，避免柜内积热导致元件降容、寿命缩短，风机外侧自带防护格栅，防止车间内的金属碎屑、粉尘直接进入风机叶轮造成卡滞。设计阶段充分考虑现场安装边界，柜体背部预留壁挂安装孔位，同时底部预留落地安装的固定脚位，可适配壁挂、落地支架、直接落地三类安装方式；柜体的门板合页采用外露式可拆卸结构，后期维护时可直接拆下门板，不用在狭窄的柜内空间完成大尺寸元件更换，门板边缘预留密封胶条安装槽，可根据现场环境加装密封胶条，满足多粉尘、轻微溅湿的车间环境防护需求。柜内预留的元件安装空间可兼容常规规格的塑壳断路器、交流接触器、热继电器以及小型PLC模块，不用额外扩孔或者修改柜体结构就能完成常规电控回路的元件布置，门板上的按钮安装孔位按照通用工业按钮尺寸预留，可根据实际控制需求更换不同功能的按钮、指示灯或者转换开关，适配不同设备的控制逻辑需求。
