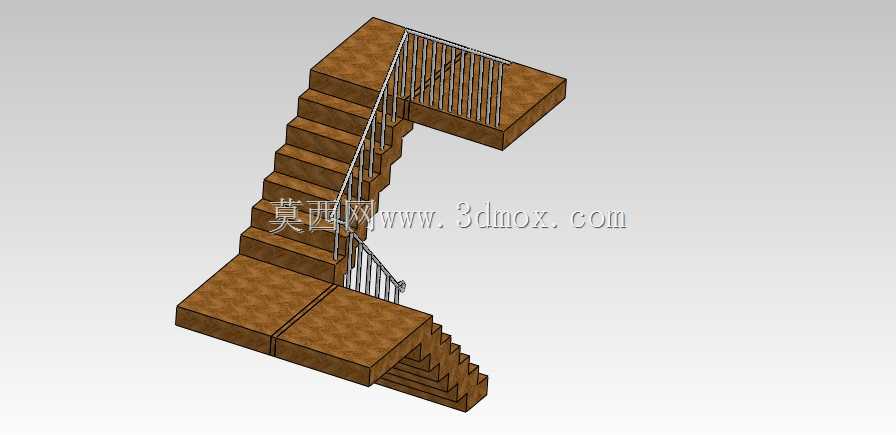

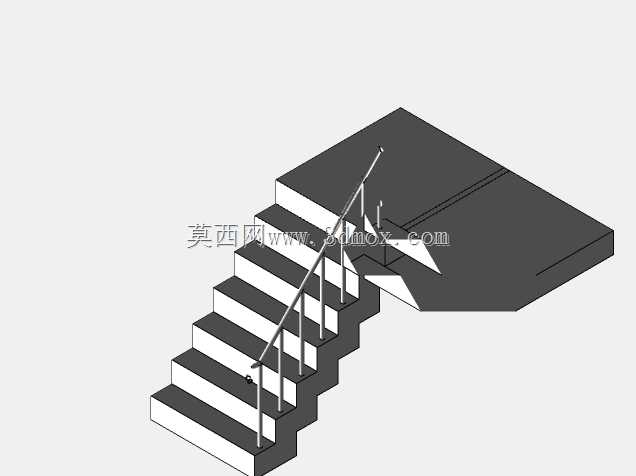

带金属护栏的折返式双跑楼梯结构

　　在民用建筑配套、工业操作平台搭建、小型复式空间改造的场景中，折返式双跑楼梯是解决垂直高差通行的核心结构件，这款带金属护栏的楼梯结构，针对小空间垂直通行需求做了针对性的结构优化，能够适配层高2.8米至3.2米的常规室内高差场景，也可经过参数调整后适配工业操作平台的登高通行需求。从结构设计逻辑来看，这款楼梯采用中间休息平台折返的布局，第一跑梯段从下层起步面延伸至中间休息平台，第二跑梯段反向折返延伸至上层落脚面，相比直跑楼梯能够节省近40%的水平投影占地面积，对于面宽有限的狭长空间适配性更强。

　　梯段的踏步采用等步高、等步宽的参数设计，步高控制在150mm至170mm的人体工程学舒适区间，步宽设置为250mm至280mm，能够保证成年人通行时脚掌完全落于踏步面，避免踏空风险，踏步表面做了防滑纹理的结构预留，后期可加装防滑条或者直接做毛面处理，适配潮湿或者有油污的工业场景通行需求。护栏部分采用竖向立杆搭配顶部扶手的结构，立杆间距控制在110mm以内，符合建筑安全防护的强制规范要求，能够避免儿童或者小型物件从栏杆间隙坠落，扶手高度设置为900mm，在休息平台处护栏高度提升至1050mm，完全匹配民用建筑与工业平台的防护标准，立杆与踏步侧边采用预埋螺栓连接的结构设计，相比焊接结构更便于后期的维护更换，若出现单根立杆变形损坏，无需整体拆除护栏即可完成替换。中间休息平台的尺寸设置为1.2m×1.2m，能够满足两人侧身交汇通行的需求，平台板采用与踏步同材质的结构设计，下方设置隐形加强筋，保证平台在承受集中荷载时不会出现挠曲变形。从安装边界来看，这款楼梯的梯段侧边与墙体的预留安装间隙控制在20mm，既能够避免墙体施工误差导致梯段无法安装，也不会留下过大的缝隙造成安全隐患，上下端的连接端都预留了膨胀螺栓安装孔位，安装时仅需要在地面与上层楼板对应位置打孔固定即可，无需额外做复杂的预埋结构，对于后期加装的场景适配性极强。

　　在实际使用场景中，这款楼梯既可以用于复式住宅的室内通行，也可以用于工厂车间内设备操作平台的登高通道，还可以作为临时施工场景的固定通行梯使用，金属护栏的结构设计能够在保证防护强度的前提下，减少整体结构的自重，降低对楼板承重的要求。设计过程中针对梯段的受力做了模拟校核，每段梯段的承重能力能够满足每平方米3.5kN的活荷载要求，完全符合民用建筑与工业辅助设施的荷载标准，踏步的受力点集中在梯段侧边的斜梁上，斜梁采用矩形截面设计，能够在最小的截面尺寸下实现最大的抗弯强度，减少材料的浪费。

　　另外，楼梯的起步位置做了缓步过渡的设计，第一步踏步的高度与其余踏步保持一致，避免出现高低步导致的通行绊倒风险，梯段的转角位置做了圆弧过渡处理，避免尖锐棱角对通行人员造成磕碰伤害。护栏的扶手采用圆形截面设计，直径设置为40mm，符合人手抓握的尺寸需求，表面做了光滑处理，不会出现毛刺划伤手部的问题。在结构细节上，踏步与斜梁的连接采用嵌入式结构，踏步板嵌入斜梁的预留槽内，再通过紧固件加固，相比表面焊接的结构连接强度更高，长期使用不会出现踏步松动脱落的问题。针对不同的使用场景，这款楼梯的材质可做灵活调整，民用场景可采用木质踏步搭配金属护栏，工业场景可全部采用金属材质做防腐防锈处理，户外使用时可在金属表面做喷塑或者镀锌处理，提升耐候性能。从整体布局来看，这款楼梯的水平投影长度控制在3.6m以内，宽度设置为0.9m，能够满足单人携带物品通行的需求，若有更宽的通行需求，也可通过调整梯段宽度参数实现拓展，整体结构的模块化程度较高，所有部件都可实现预制生产，现场仅需要通过螺栓组装即可，安装效率相比现浇楼梯提升60%以上，也不会产生现场浇筑的建筑垃圾，对于装修改造项目来说优势明显。
