旋转式电源断电开关31K7结构设计

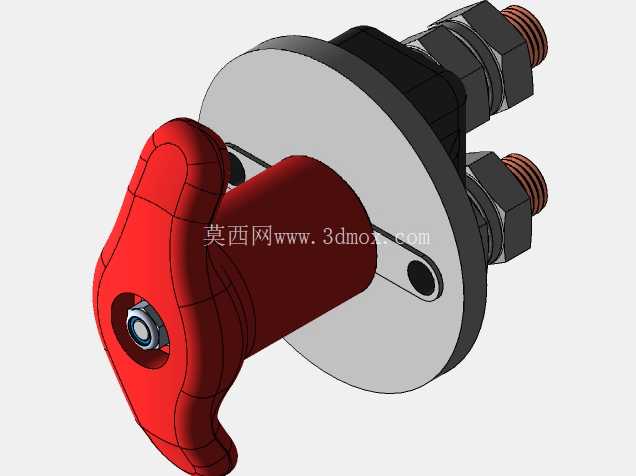

　　这类旋转式电源断电开关常应用在工程车辆、小型发电机组、储能配电回路、改装特种作业设备的主电源通断场景中，核心作用是在设备长期停放、检修维护时彻底切断主供电回路，避免线路暗电流亏电，或是检修过程中误送电引发的安全隐患，相比普通扳钮式开关，大电流接线端子的结构设计能承载更高的持续通流能力，适配低压直流主回路的配电需求。从结构设计逻辑来看，这款开关采用法兰盘式安装基准面，圆形安装盘上预留两个对称的固定通孔，安装时可以直接穿过螺栓固定在设备面板、舱壁预留的安装位上，安装盘与操作手柄之间设置绝缘隔层，避免操作时手部接触带电部位，同时隔绝金属安装面与带电端子的导通风险。

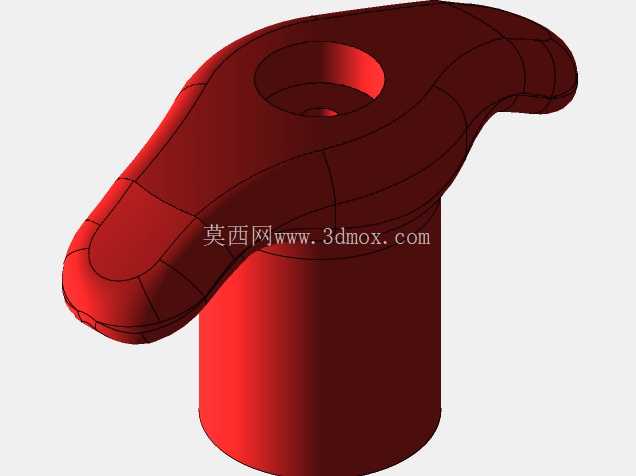

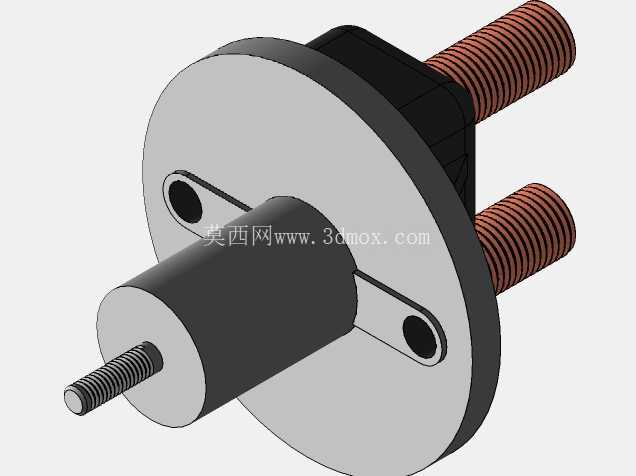

　　操作端采用T型旋转手柄，红色绝缘包覆层既符合电气安全件的色彩标识规范，也能在戴劳保手套操作时提供足够的摩擦力，旋转到位后手柄自带的定位结构会保持通断状态的稳定性，不会因为设备运行振动出现自行脱档、误通断的问题。背部的两个接线端子采用外螺纹铜柱搭配锁紧螺母的结构，接线时可以将压接好端子的线缆直接套在铜柱上，通过螺母锁紧实现可靠的电气连接，铜柱外露的螺纹段预留了足够的接线空间，既可以适配单根大平方线缆的压接，也能支持多根线缆并接的配电需求，端子根部的绝缘基座采用耐温绝缘材质，能隔绝两个接线柱之间的爬电风险，同时耐受大电流通过时产生的温升。

　　从安装边界尺寸来看，法兰安装盘的直径适配常规设备面板的开孔尺寸，两个接线柱的中心距预留了足够的电气间隙，安装时不需要额外在面板背面预留过大的避让空间，手柄旋转的行程范围内不会与面板周边的其他操控部件产生干涉，操作时旋转90度即可实现通断状态切换，档位清晰，操作反馈明确。在实际选型适配过程中，这类开关的结构强度需要满足车载场景的振动耐受要求，手柄与转轴的连接部位采用金属嵌件加固，避免频繁操作后出现手柄断裂、转轴松旷的问题，绝缘基座的材质同时具备耐油污、耐老化的特性，适配工程设备舱内复杂的使用环境，不会因为长期接触油污、粉尘出现绝缘性能下降的问题。

　　建模过程中需要重点关注几个配合尺寸的公差控制：首先是转轴与安装盘中心孔的配合间隙，既要保证旋转操作的顺畅度，也要避免间隙过大导致手柄晃动、档位定位不准；其次是接线铜柱与绝缘基座的配合紧度，要保证大电流工况下铜柱不会因为接线扭力、热胀冷缩出现松动移位；另外法兰安装面的平面度也需要控制在合理范围内，保证安装后开关与面板贴合紧密，不会出现缝隙导致粉尘、水汽进入开关内部。这类开关在配电回路中属于明显的断点隔离部件，相比接触器类的电控通断器件，纯机械结构的断电开关不存在触点粘连、控制回路失效导致的无法断电问题，在检修安全场景下的可靠性更高，因此在各类移动作业设备的低压配电系统中应用十分广泛，建模时还原的所有结构细节都可以直接作为结构选型、安装位设计的参考依据，不需要额外对安装接口、操作空间进行二次校核。
