石油撬装8英寸管道支撑固定夹结构

　　在石油模块化撬装的现场施工与预制车间装配环节，管道支撑固定件是决定管路系统长期运行稳定性的核心基础部件，这类8英寸规格的管道支撑夹，主要适配公称直径200mm的工艺输送管道，常见于原油输送撬、计量撬、增压撬的管路排布中，承担管道载荷传递、振动抑制、位移约束的核心作用。

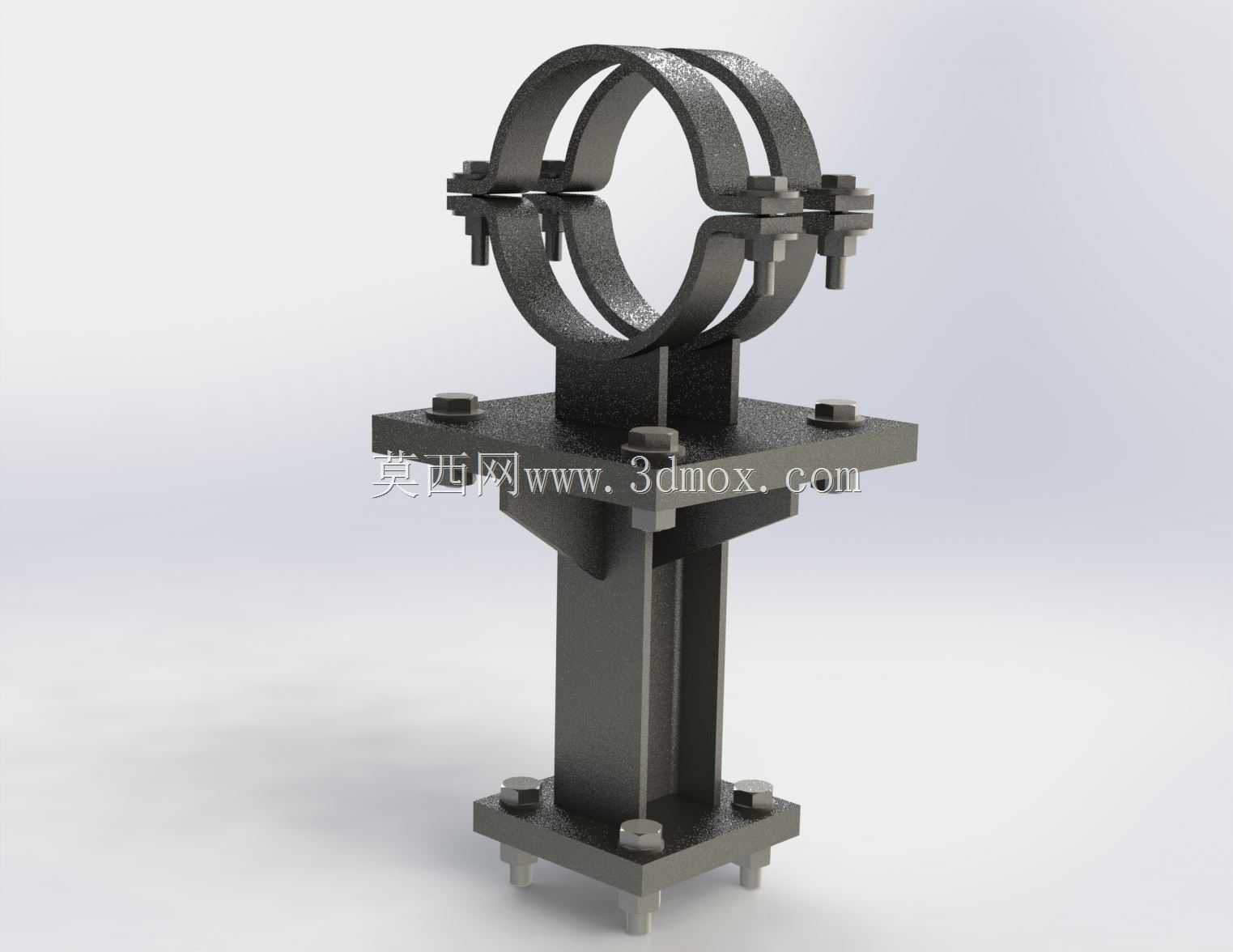

　　从结构设计逻辑来看，该支撑夹采用上下对开的双抱箍结构，抱箍内侧与管道外壁完全贴合，接触弧面做了等半径匹配处理，避免局部应力集中划伤管道防腐层，抱箍对接位置采用双侧螺栓紧固结构，每侧配置两组六角头螺栓与配套螺母、平垫，紧固过程中可通过扭矩控制实现均匀夹紧，既保证足够的抱紧力防止管道轴向窜动，又不会因夹紧力过大导致管道圆度变形。抱箍下方通过一体化的连接立板与底部安装底板焊接为整体，立板与底板之间设置了三角加强筋，抵消管道运行中产生的侧向弯矩，避免长期受载出现焊缝开裂问题。

　　实际安装过程中，底部的方形安装底板预留了四个对称布置的螺栓通孔，可直接与撬装底座的型钢横梁通过T型螺栓或普通六角螺栓连接，安装孔的位置公差按照撬装装配的通用要求设置，允许一定范围内的安装位置调整，抵消预制过程中的累计装配误差。抱箍的开合结构也给后期管路维护带来了便利，无需轴向移动管道即可完成支撑件的更换或位置调整，相比焊接式管道支撑，这种装配式结构不会破坏管道本身的材质性能，也更符合模块化撬装快装快拆的设计理念。

　　从载荷适配角度，该支撑夹可承受管道自重、管内介质重量以及运行过程中的流体脉动冲击，在撬装设备运输过程中，也能约束管道的横向与纵向窜动，避免运输振动导致管路焊缝疲劳损坏。设计过程中对各部位的壁厚做了匹配优化，抱箍的厚度根据8英寸管道的常规载荷计算取值，既不会因壁厚过大造成材料浪费、增加整体重量，也不会因壁厚不足导致夹紧变形、长期受载断裂。立板的高度根据撬装管路的常规排布高度设置，保证管道与底座型钢之间留有足够的保温层安装空间，同时预留了后期管线巡检、防腐维护的操作间隙。

　　在现场应用场景里，这类支撑夹通常沿管道走向按固定间距布置，在管道弯头、阀门、变径等载荷集中的位置会加密布置，配合管托、减震垫等附件使用，可有效降低管路系统的振动传递，减少法兰连接处的泄漏风险。相比传统的焊接式管托，这种螺栓紧固的抱箍结构适配性更强，同一种规格的支撑夹可适配同外径的碳钢管、不锈钢管、复合管等多种材质管道，无需针对管道材质调整焊接工艺，大幅降低了撬装预制的工艺复杂度，也减少了现场安装的动火作业需求，更符合石油化工现场的安全施工要求。

　　结构细节上，所有螺栓连接位置都预留了足够的扳手操作空间，现场安装时可采用普通开口扳手或扭矩扳手完成紧固作业，无需特殊工装。底板与立板的焊接位置采用连续角焊缝，焊缝高度按照等强度设计要求取值，焊接后做去应力处理，避免长期受载出现焊缝疲劳失效。抱箍的内弧面在加工时保证了足够的表面粗糙度，既不会过于光滑导致抱紧力不足出现管道滑移，也不会过于粗糙损伤管道外防腐涂层。整体结构没有复杂的异形曲面，所有零部件都可采用常规的板材切割、机加工、焊接工艺完成制作，加工成本低，批量生产时质量一致性容易控制，非常适合撬装设备的大规模预制生产需求。
