轮式装载机整机结构三维设计

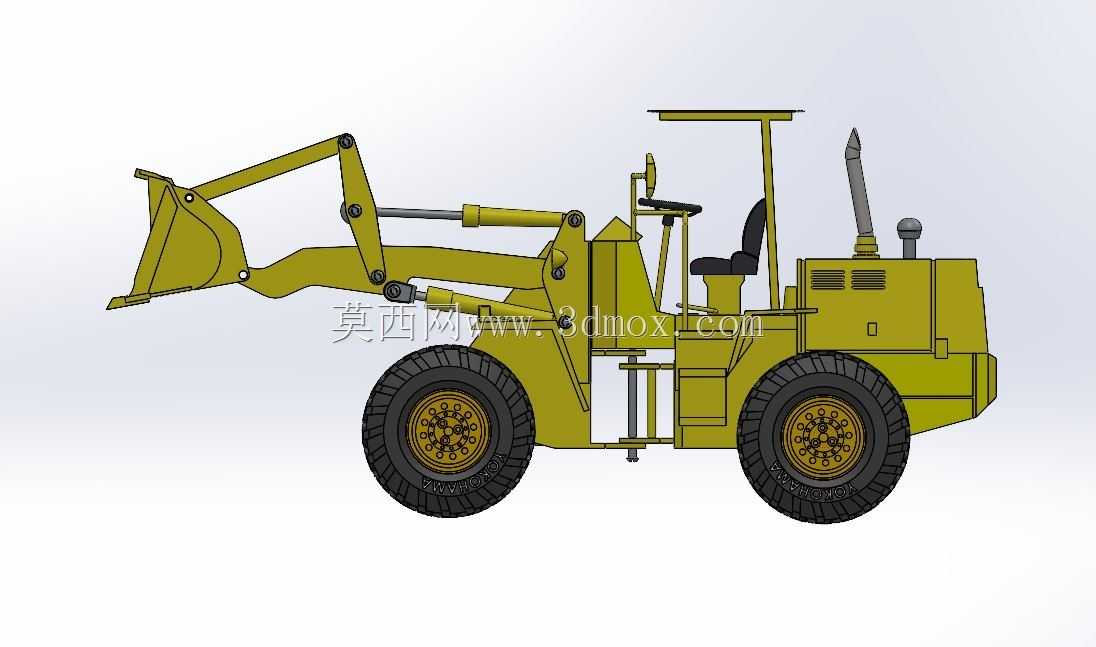

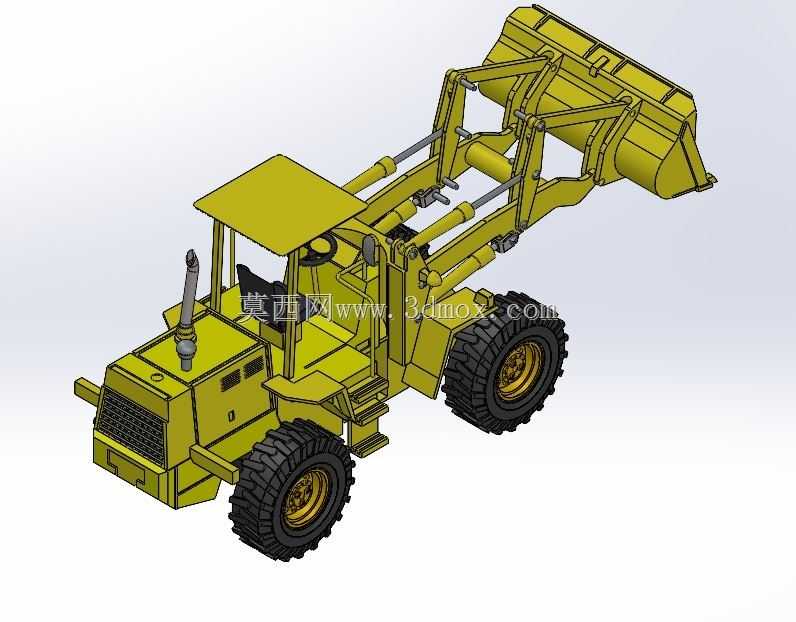

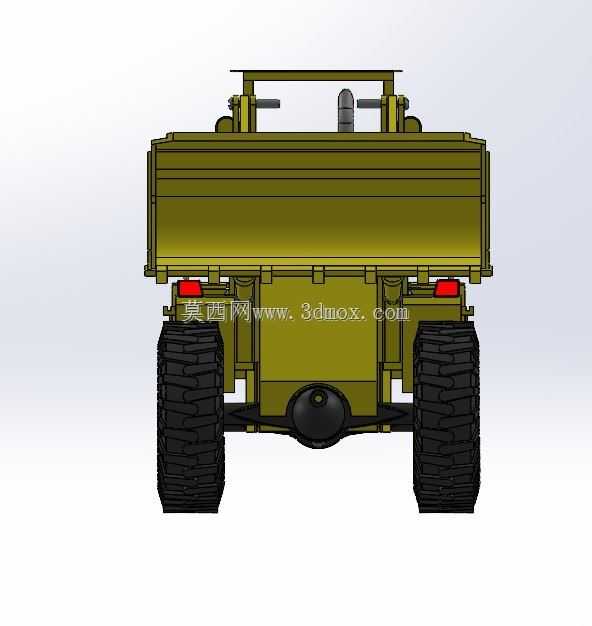

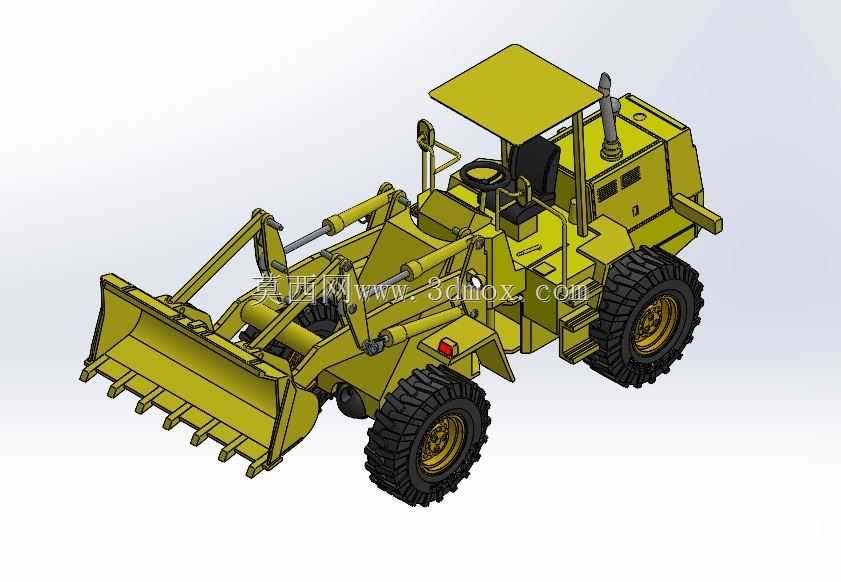

　　在散料转运、基建施工、矿山剥离、厂区料场堆取作业场景里，轮式装载机是衔接采掘、运输、堆存环节的核心机动设备，不同于履带式装载设备的低通过速度特性，轮式构型能够依托公路级移动能力，在不同作业点之间快速转场，无需额外平板车转运，适配市政抢修、中小型工地多点位作业的灵活需求。这套三维设计完整还原了轮式装载机的全系统结构，从前端工作装置到后部动力舱，从行走底盘到操纵驾驶室，每一处连接副、运动关节都按照实车装配逻辑搭建，没有省略核心受力构件的细节。

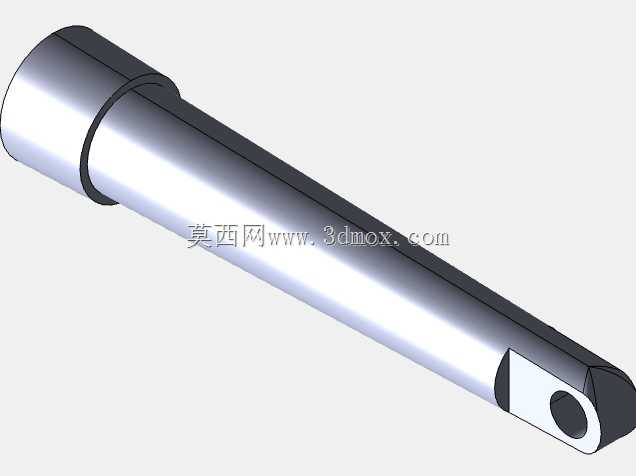

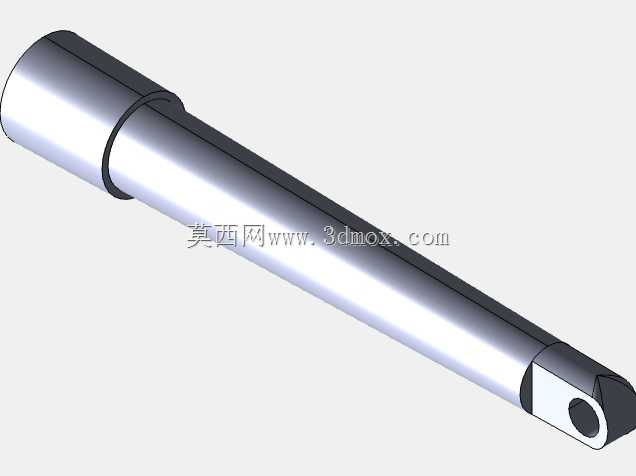

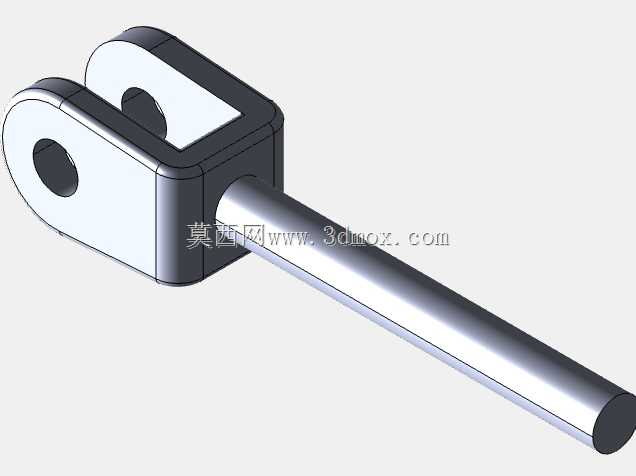

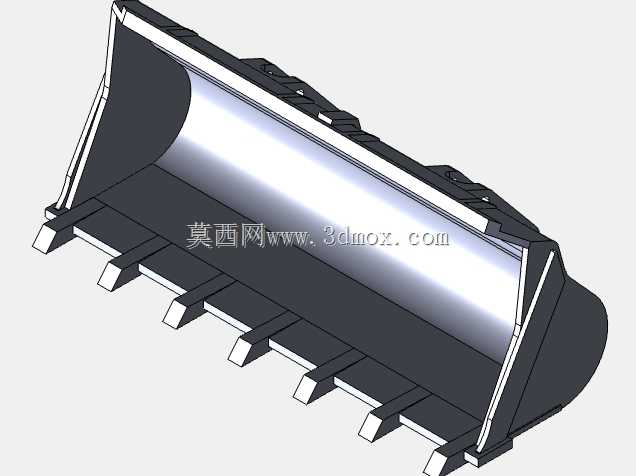

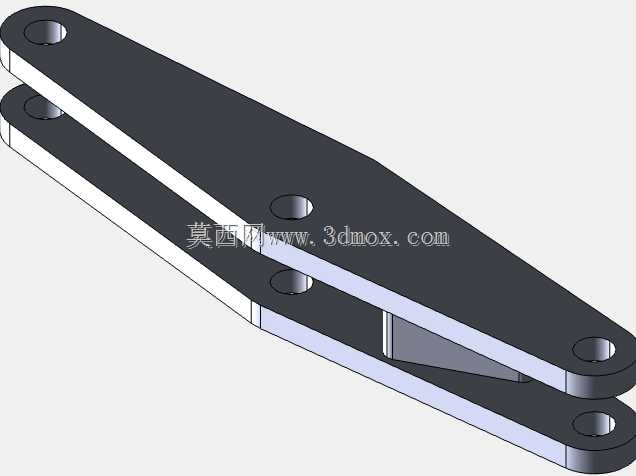

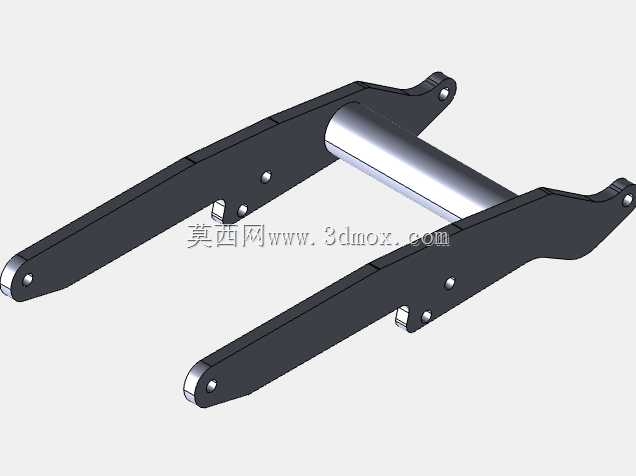

　　前端铲斗采用带斗齿的焊接结构，斗齿间距与切入角度匹配散料、硬土、碎石类物料的铲装阻力特性，斗背弧度设计兼顾物料满载时的留存率与卸料时的流畅性，不会出现粘斗余料残留的问题。动臂与摇臂、连杆组成的反转六连杆机构，是轮式装载机工作装置的核心构型，设计过程中对各铰点位置做了运动学校核，确保铲斗在举升全过程中保持平移特性，避免举升时物料撒漏，同时在最高卸料点时，铲斗翻转角度能够达到快速卸料的要求，不会出现卸料卡滞。动臂油缸、转斗油缸的铰接位置布局，充分考虑了油缸行程与推力输出的匹配，在地面铲掘工况下，转斗油缸能够提供足够的掘起力，克服物料切入阻力，举升过程中动臂油缸的受力变化平缓，无系统压力陡增的拐点。

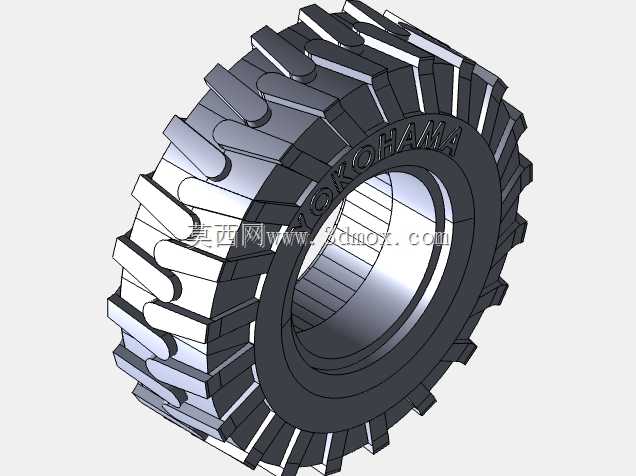

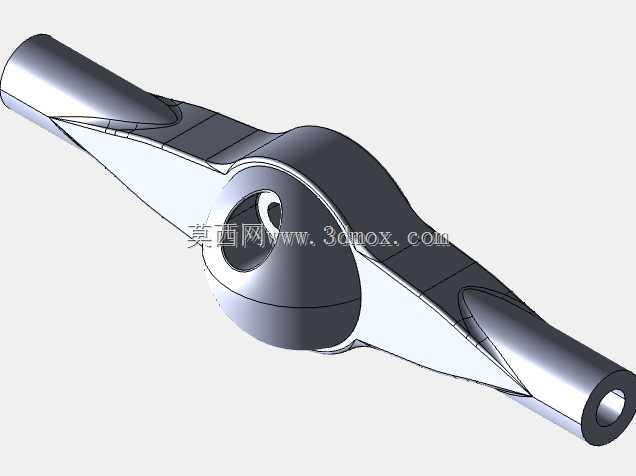

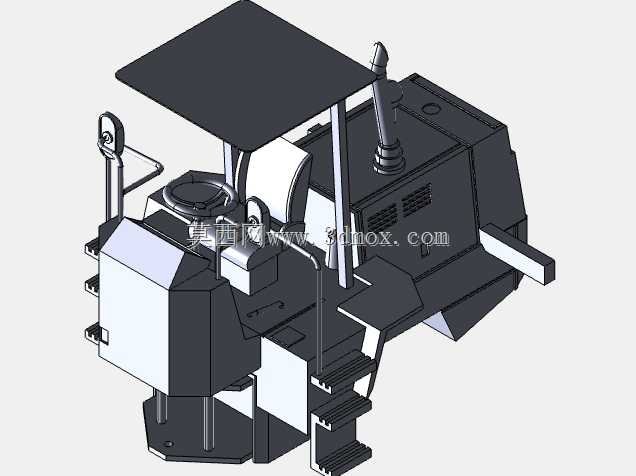

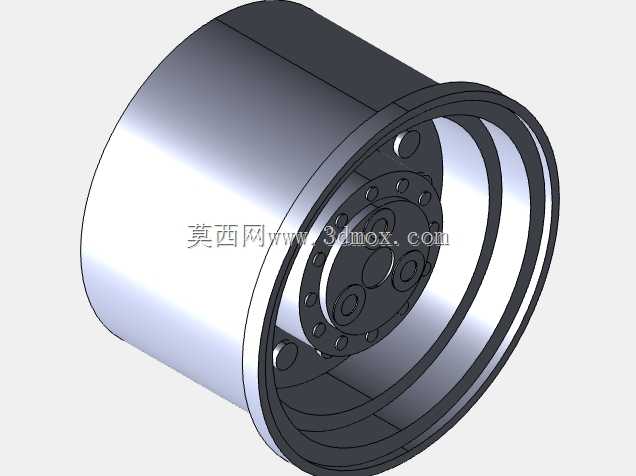

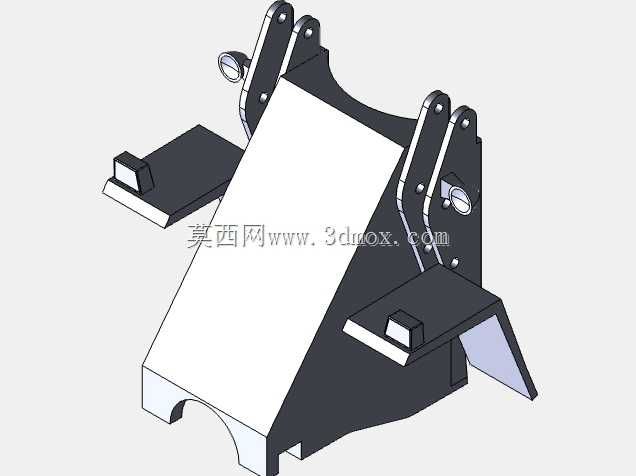

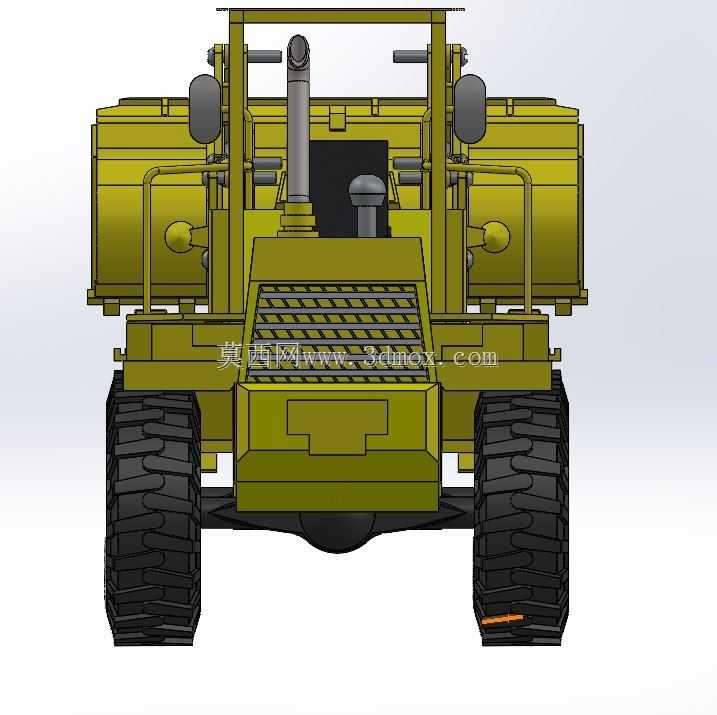

　　底盘部分采用前后车架铰接的结构形式，铰接点布置在前后桥中间位置，转向时通过铰接处的转向油缸推动前后车架折腰，转向半径远小于同尺寸整体车架车辆，适配狭窄料场的转向需求。前后桥均配置重载越野轮胎，轮胎花纹采用深块状工程胎花纹，在松软泥泞场地具备足够抓地力，轮边减速结构的安装空间在桥壳端做了预留，能够匹配大扭矩输出的传动系统。驾驶室采用敞篷带顶棚的构型，顶棚覆盖范围能够为操作人员遮挡落物与日晒，操纵杆、座椅的布置位置符合人机工程学要求，操作人员坐姿状态下能够清晰观察到铲斗刃口与前轮位置，作业时无需大幅侧身观察工况，降低长时间作业的疲劳度。动力舱布置在车架后部，起到整机配重作用，平衡前端铲斗满载时的前倾力矩，发动机、散热器、排气系统的布局预留了足够的维修拆装空间，日常保养时无需拆解周边大构件即可完成滤芯更换、油液检查操作。

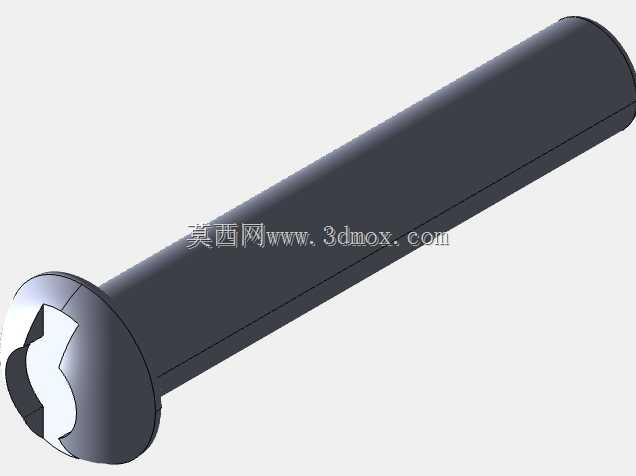

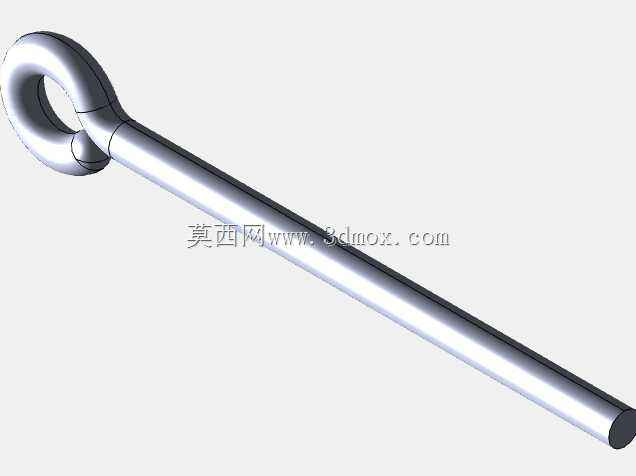

　　设计过程中对各运动部件的干涉情况做了全行程校验，动臂举升、下降、铲斗翻转、车架转向的全动作区间内，不存在构件硬干涉，液压管路的走向沿着车架与动臂的内侧布置，避开运动摩擦区域，管路弯曲半径符合液压系统安装规范，不会出现弯折堵流的问题。整机的外形尺寸边界按照中小型轮式装载机的通用规格设定，整机长度在铲斗平放状态下适配标准集装箱运输尺寸，整机高度满足常规厂房、隧道内的作业限高要求，轮距设计保证斜坡作业时的整机稳定性，侧倾临界角度符合工程车辆安全规范。各连接销轴的轴端固定方式、轴承安装位、润滑脂加注口的位置都在模型中做了体现，能够直接用于后续的工程出图、虚拟仿真、运动模拟环节，也可作为同类产品改型设计的基础参考框架，针对不同作业场景调整铲斗容量、动臂长度、轮胎规格时，仅需修改对应参数即可快速衍生新构型，无需从零开始搭建整机结构。
