桌面级多自由度DIY机械臂结构设计

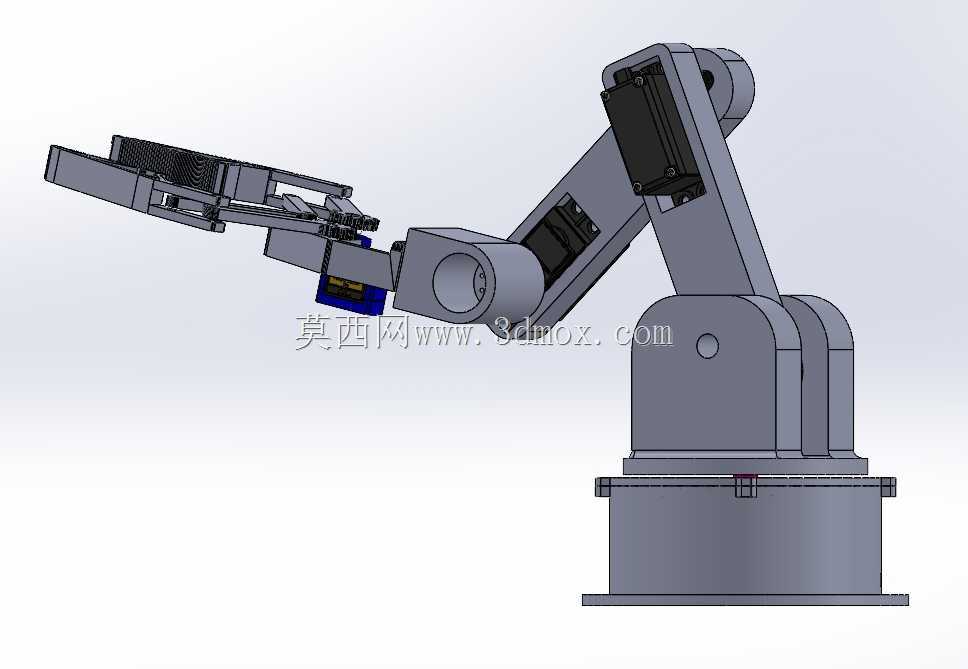

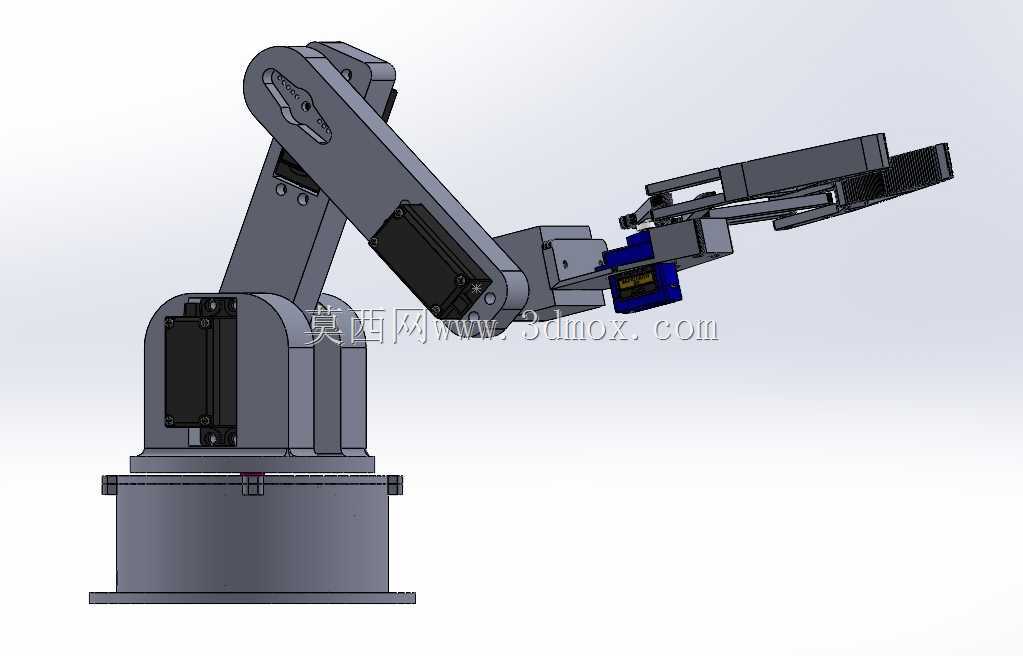

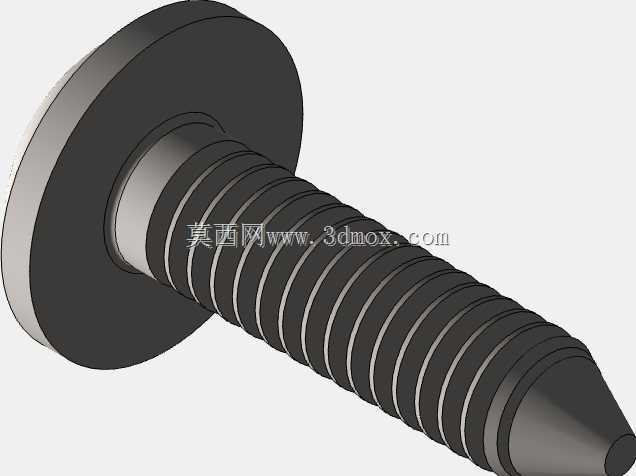

　　这款多关节机械臂的结构设计，最初瞄准的是桌面级教学实训、小型工位辅助搬运的应用场景，在电子装配流水线的零散物料分拣、职业院校机械原理实训课堂、创客空间的自动化演示场景中，这类轻量化机械臂的适配性远高于重载工业机械臂，不需要专门的安装地基，也不需要复杂的外围安全防护围栏，普通工作台面就能完成部署。从结构功能来看，整机采用串联多关节布局，底座承担整机回转支撑功能，内部预留了舵机或伺服电机的安装腔体，大臂、小臂的铰接位置都设计了标准的紧固件安装孔位，可根据负载需求选配不同扭矩的驱动元件，末端夹持机构采用平行夹爪结构，夹指表面做了防滑纹理处理，可适配规则形状的小型零件、教学演示用工件的抓取动作，关节处的走线槽做了内嵌式设计，避免机械臂运动过程中管线与周边结构发生干涉。设计过程中优先考虑了DIY制作的可实现性，所有结构件的拆分都遵循常规机加工或者3D打印的工艺要求，没有设计异形复杂曲面结构，零件之间的配合公差预留了0.2mm的装配间隙，即便是采用FDM工艺打印的PLA材质零件，也能顺利完成装配，不需要额外的修配打磨。底座的安装边界设计为圆形法兰结构，直径控制在180mm范围内，底座上均匀分布4个M6的安装孔，可直接固定在厚度20mm以上的工作台板上，也可以搭配快换底板实现不同工位之间的快速转移。

　　整机完全伸展后的臂展长度控制在420mm左右，末端执行器的最大活动半径覆盖380mm的水平范围，垂直方向的活动行程从底座安装面往上最高可达350mm，最低可下探至距离安装面50mm的位置，完全覆盖桌面级作业的常见活动区间。关节铰接处的轴承安装位采用标准深沟球轴承的配合尺寸，可直接选配6000系列标准轴承，降低DIY过程中的配件采购难度，大臂与小臂的结构截面做了加强筋设计，在保证整体结构轻量化的前提下，提升臂杆的抗扭刚度，避免末端负载时臂杆出现过大的形变影响定位精度。

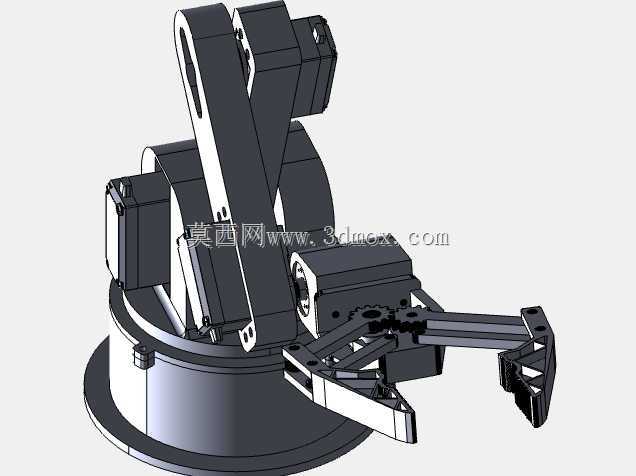

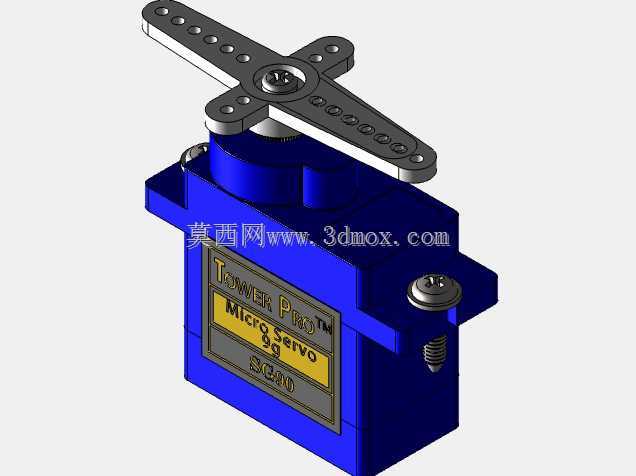

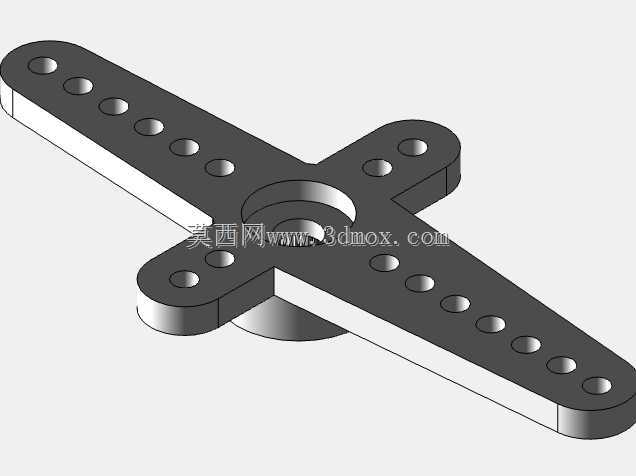

　　末端夹爪的开合行程设计为0-60mm，可夹持的工件最大直径不超过55mm，夹爪的驱动件安装位兼容常用的9g舵机、20kg数字舵机的安装尺寸，制作者可根据实际需要的夹持力灵活选配驱动元件。整机的运动关节一共包含底座回转、大臂俯仰、小臂俯仰、腕部回转、夹爪开合五个自由度，可完成平面内的任意轨迹移动，也能实现简单的空间姿态调整，满足基础的抓取、搬运、码放动作需求。在结构细节上，所有臂杆的棱角位置都做了R3的圆角处理，避免装配和调试过程中尖锐棱角划伤操作人员，走线位置预留了足够的弯曲半径，避免驱动线缆在关节反复转动过程中出现弯折疲劳断裂的问题。

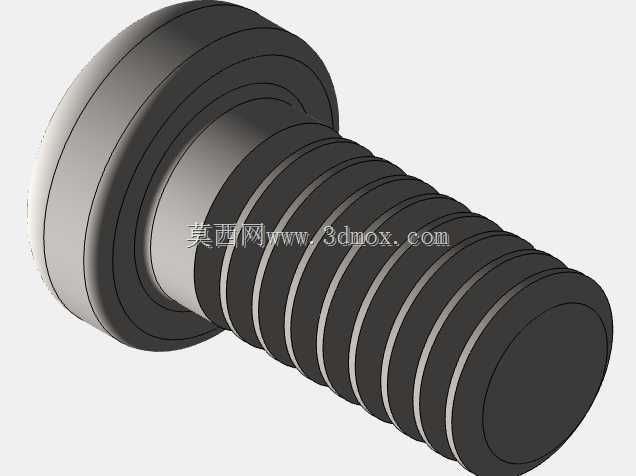

　　底座内部的腔体除了容纳驱动电机之外，还预留了控制板、降压模块的安装位置，可直接将控制元件集成在底座内部，减少外围走线的杂乱程度。这类轻量化机械臂虽然负载能力有限，额定负载控制在500g以内，但对于教学演示、小型工件分拣、创客DIY项目验证来说已经完全足够，相比工业级六轴机械臂，它的结构更简单，装配调试门槛更低，制作者可以根据自己的需求替换不同的末端执行器，比如换成吸盘、画笔、激光头，就能拓展出绘图、激光雕刻等不同的功能，结构的拓展性做了充分的预留，臂杆上预留的多个M3螺纹孔位，可方便后期加装传感器、视觉模块等外围元件，不需要对原有结构做破坏性修改。
