轮胎式散料转运移动料斗结构设计

　　在港口散货接卸、建筑工地骨料周转、矿山临时储料转运这类需要频繁切换作业点位的场景里，固定式受料斗往往需要配套额外的土建基础、拆装转运成本高，轮胎式移动料斗刚好填补了这类灵活作业的需求缺口。这套设备的核心定位是作为散状物料的临时受料、缓存与中转节点，承接前端卸车设备、输送设备来料，再均匀给料至下游输送或加工设备，避免来料冲击直接作用于下游设备，同时缓冲不同工序间的产能差。

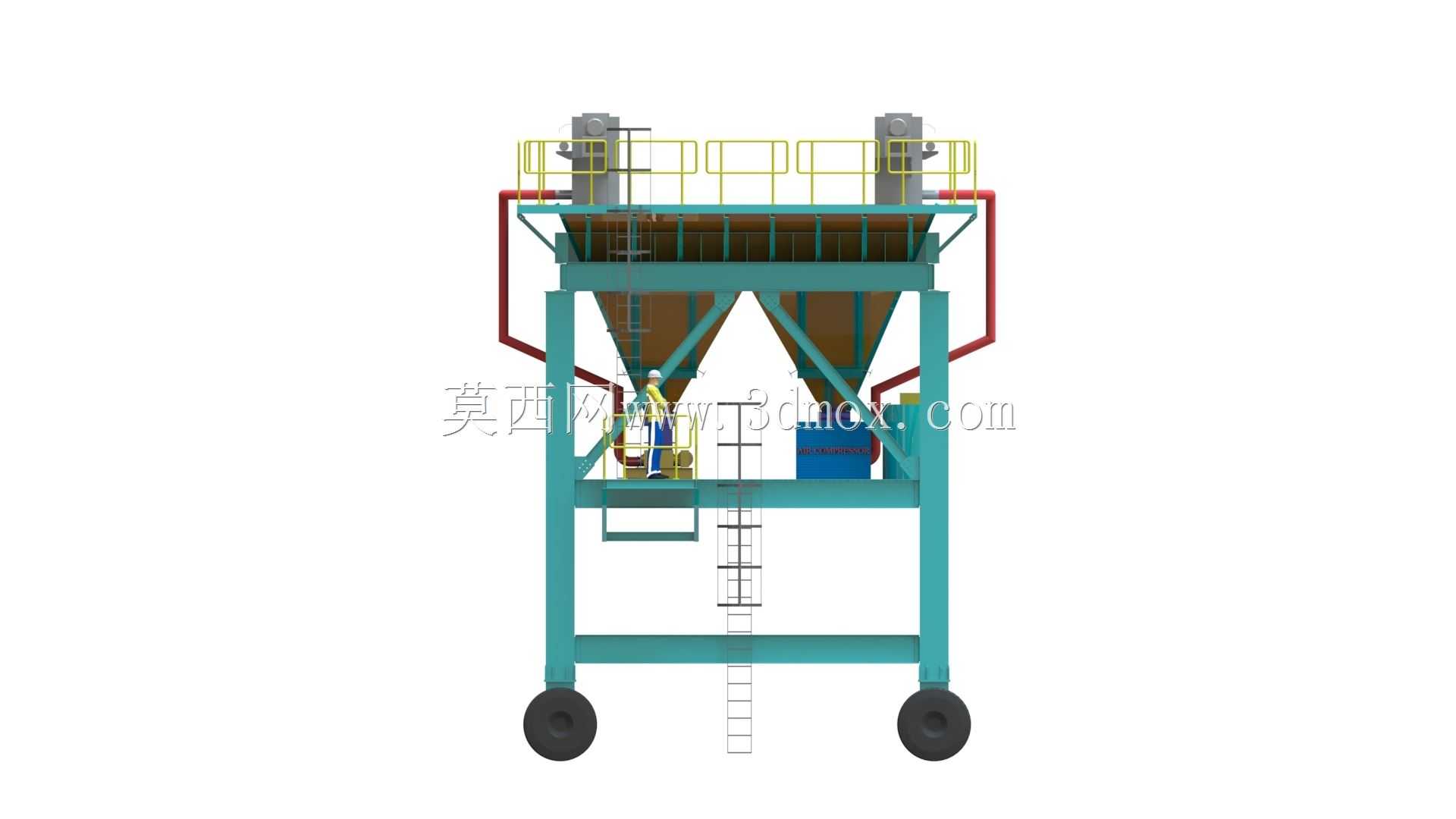

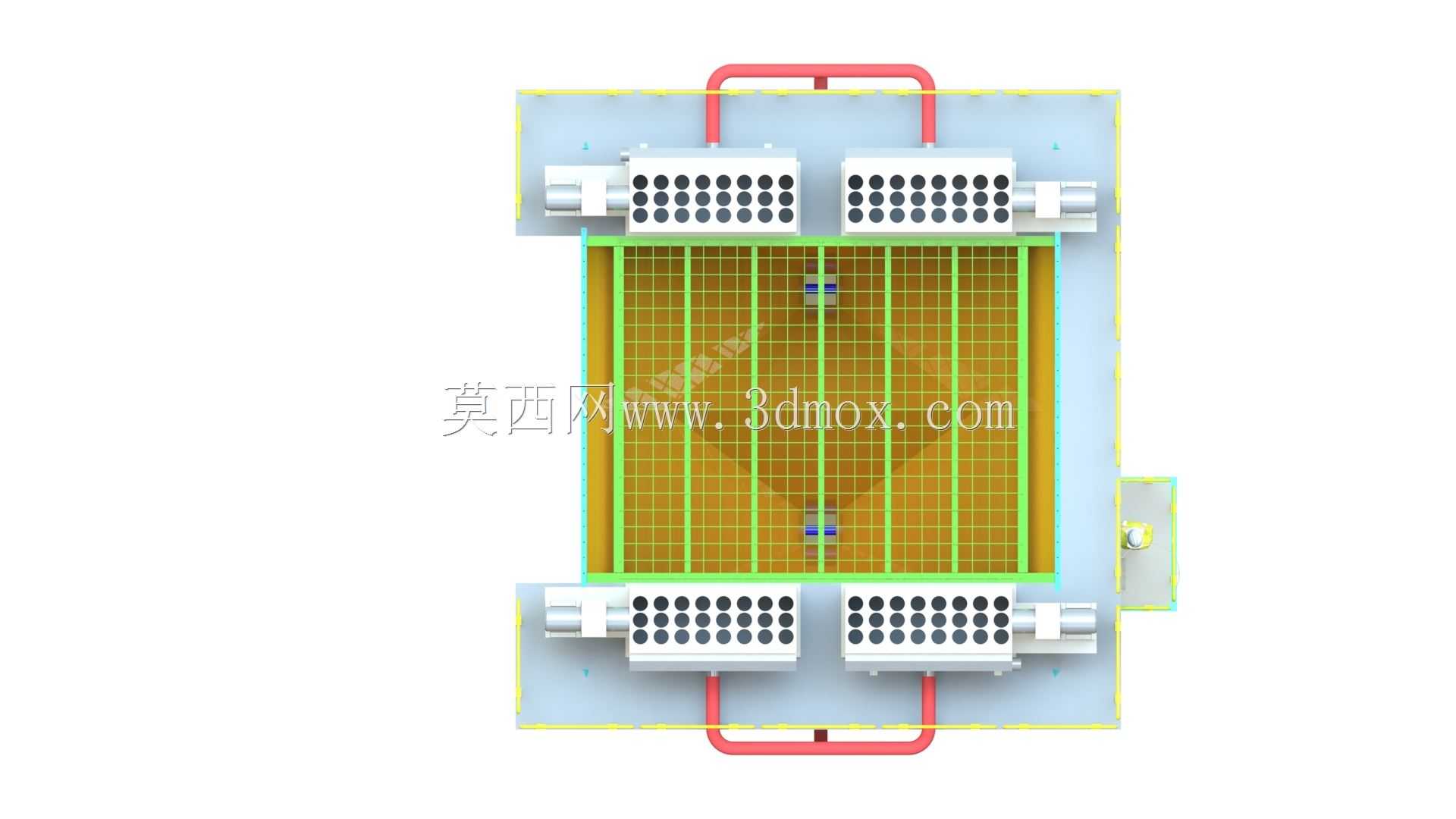

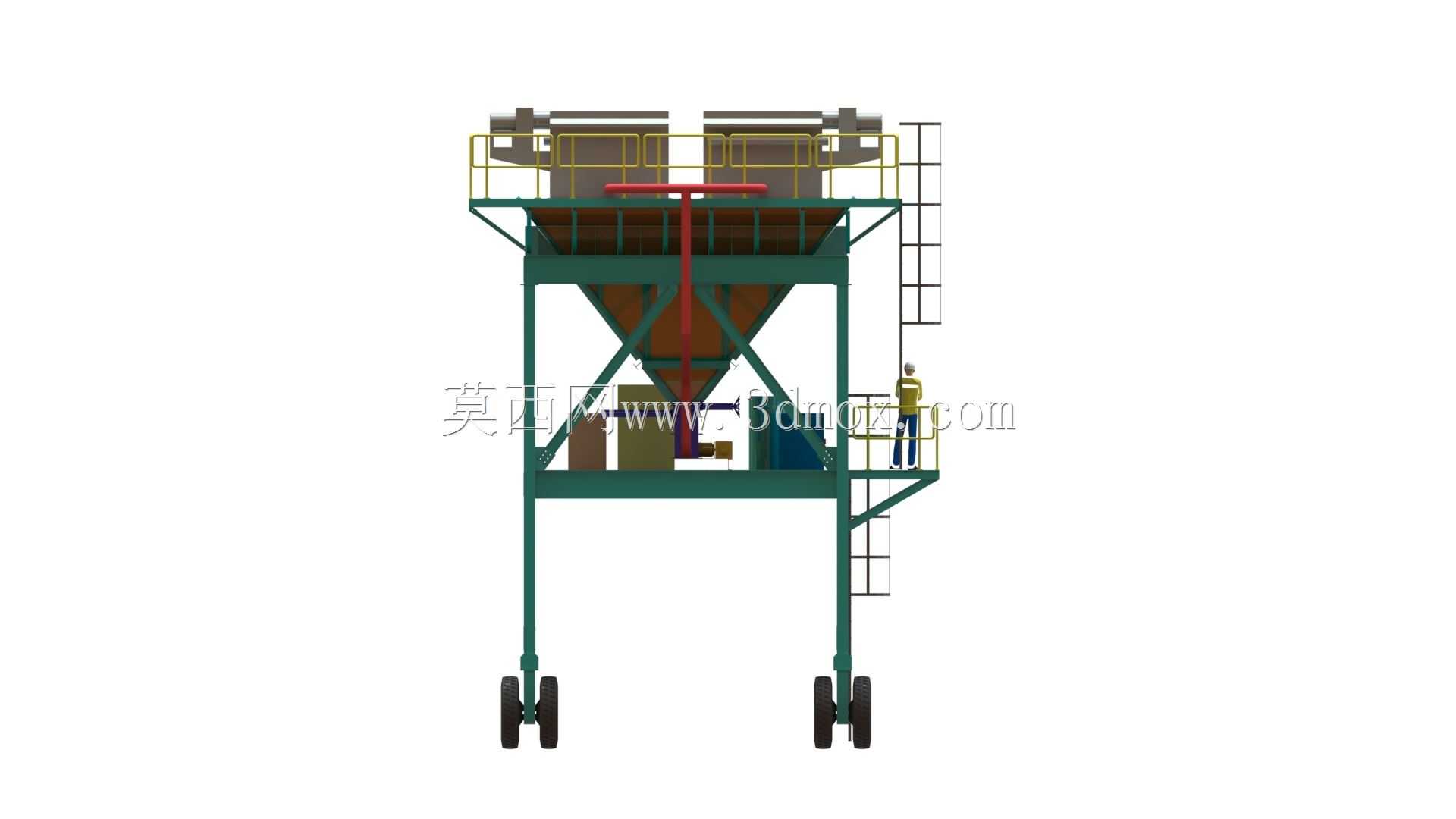

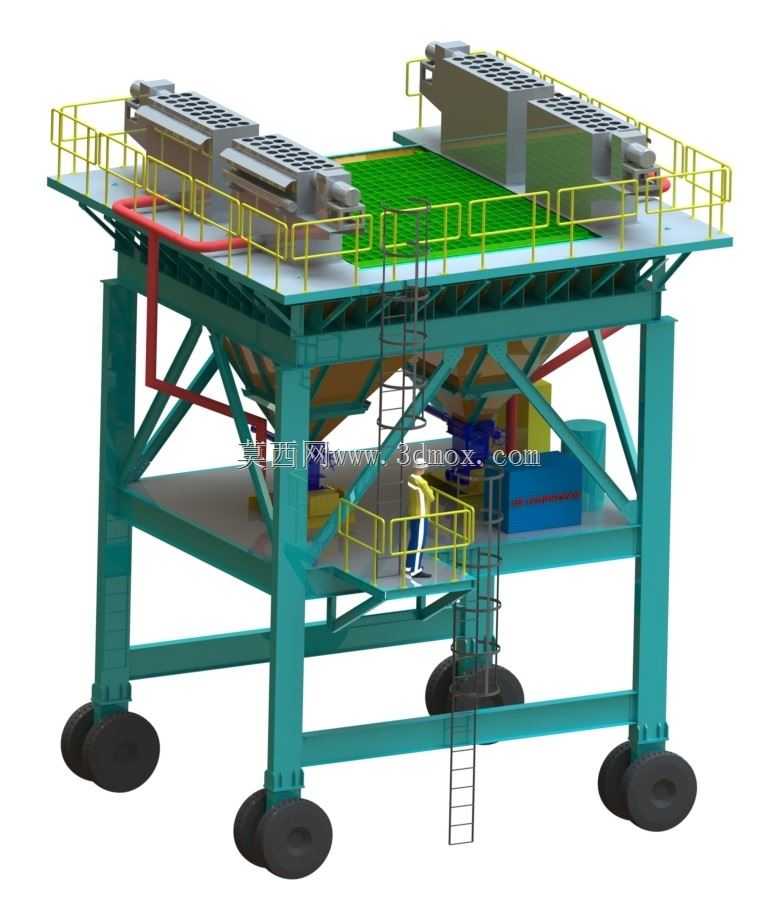

　　从结构设计逻辑来看，整体采用双层框架式承载结构，下层主框架采用箱型截面型钢焊接成型，作为整个设备的承载基体，四个支腿下方集成重载橡胶行走轮组，单轮组采用双轮并排设计，可适配硬化厂区、临时铺装作业面的行走需求，无需铺设专用轨道，转场时可通过牵引设备直接拖行，也可根据需求在轮组处集成驱动单元实现短距离自行走。上层作业平台铺设防滑格栅板，四周设置1.2米高的安全防护栏杆，平台上预留多组设备安装位，可根据作业需求布置振动给料机、格栅筛、除尘接口等附属装置，平台一侧设置斜爬梯连通上下层作业面，爬梯踏步采用防滑花纹板制作，两侧设置扶手，满足日常巡检、设备维护的通行需求。

　　中间的料斗本体采用倒锥形变截面设计，斗壁倾斜角度根据散料安息角设置为55度，可适配砂石、煤炭、矿石、建筑废渣等常见散状物料的顺畅滑落，避免物料粘壁、架桥堵料，斗壁内侧可根据物料磨损情况加装耐磨衬板，衬板采用沉头螺栓固定，磨损后可快速更换，延长整体设备使用寿命。料斗下部设置出料口，可配套安装扇形闸门、振动给料机等出料控制装置，实现出料流量的精准调节，匹配下游皮带输送机的处理能力。

　　设备的安装边界需要重点关注几个维度：整体作业状态下的总高度控制在7.2米以内，上层平台尺寸为6米×4.8米，满足常规卸车设备的卸料对位需求，轮组外侧总宽度为5.2米，符合厂区道路通行的宽度要求，空载状态下整体重量控制在12吨以内，对作业面的地面承载力要求不超过10吨/平方米，可适应大部分临时作业场地的地面条件。设计过程中对框架结构做了有限元受力校核，在料斗满载（额定缓存容积12立方米，按散料密度1.6吨/立方米计算，满载物料重量19.2吨）的工况下，主框架最大应力集中在支腿与横梁连接节点处，应力值远低于Q235B材料的许用应力，安全系数满足重载作业要求，同时在框架连接处设置加强筋板，避免长期受载出现焊缝开裂、结构变形问题。

　　上层平台的设备布置采用模块化设计思路，预留的安装螺孔可兼容不同型号的振动筛、给料设备，用户可根据实际处理的物料类型灵活配置，比如处理大块矿石时可在受料口加装棒条筛，预先分离超径大块；处理粉状物料时可在平台周边加装防尘罩，连接除尘风管减少作业扬尘。设备侧面预留了走线管与检修平台位置，方便后续加装照明、监控、料位检测等附属装置，不用额外对主体结构进行焊接改造。上下层之间的爬梯设置了护笼，符合高空作业的安全规范要求，下层框架中部预留了足够的检修空间，方便人员对出料装置、轮组制动机构进行日常维护保养。

　　不同于固定式料斗需要浇筑混凝土基础、通过地脚螺栓固定，这款轮胎式移动料斗到场后只需将轮组的制动垫块固定，调整整机水平度即可投入使用，转场时只需移除制动垫块，牵引至下一个作业点位即可，整个转场过程不需要拆解设备，大幅缩短了不同作业面之间的设备转场周期，尤其适合工期较短、作业点位分散的工程项目。在散货码头的卸船作业中，这类移动料斗可放置在码头前沿，承接抓斗卸船的来料，直接通过下部出料口将物料转运至后方的皮带输送系统，不用建设固定的受料坑，减少码头基建投入；在公路建设的骨料拌合站临时备料环节，可通过移动料斗实现不同规格骨料的快速转堆、给料，配合移动拌合站实现无固定场站的灵活作业。

　　设计时也充分考虑了设备的维护便利性，所有易磨损部位都采用螺栓连接的装配式结构，不需要现场动火焊接即可完成易损件更换，轮组采用标准重载工业脚轮配置，轴承、密封件都采用通用标准件，备件采购方便，降低设备后期的运维成本。料斗的棱边处都做了圆角过渡处理，减少物料卸料时对斗壁的冲击磨损，同时避免棱角处的应力集中。整体涂装采用重型防腐涂装工艺，底漆采用环氧富锌底漆，面漆采用聚氨酯耐磨面漆，可适应户外露天作业的日晒雨淋、粉尘腐蚀环境，延长设备的户外使用寿命。
