带方形法兰连接结构的90度弯管接头

　　在工业流体输送系统的管路布设场景里，管路走向的变向需求几乎是所有管路排布都要面对的问题，尤其是在设备进出口对接、空间受限的管路转角位置，90度弯接结构的选型直接影响整个管路的流阻表现、密封可靠性以及后期维护的便捷性。这款带方形法兰的90度弯管结构，主要应用在需要刚性对接、密封要求较高的液压管路、工业给排水管路、低压气动输送管路以及部分化工介质输送的转角位置，区别于常见的螺纹连接、焊接式弯头，法兰连接的形式能够在保证连接强度的同时，实现管路的可拆卸维护，不需要对整段管路进行切割拆解就能完成局部元件的更换或者管路走向的微调。

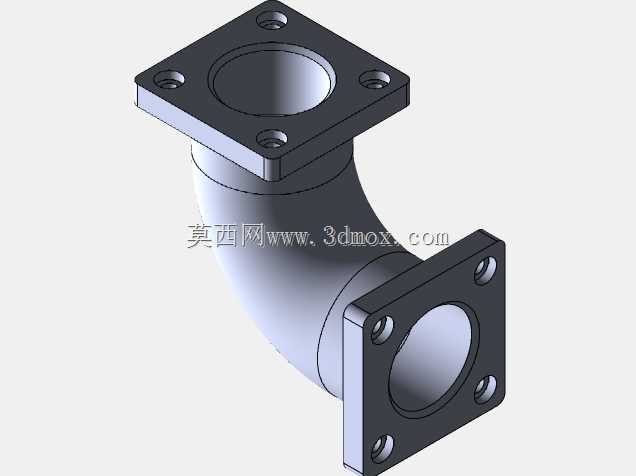

　　从实际使用的功能特性来看，这款弯头两端采用方形法兰对接结构，每个法兰端面都预留了四个对称分布的螺栓安装孔，安装时可以通过螺栓预紧力将弯头两端的法兰与对接管路的法兰端面压紧，中间搭配对应压力等级的密封垫片就能实现可靠密封，相比圆形法兰，方形法兰在小通径、低压力等级的管路场景中，安装空间占用更小，螺栓排布更规整，在设备侧壁、阀组集成块这类安装面为平面的对接场景下，不需要额外制作异形转接法兰就能直接完成装配，适配性更强。弯头的流道部分采用圆弧过渡结构，没有直角转角的突变结构，能够有效降低流体经过转角时的湍流效应，减少流阻损失，同时也能避免介质中的固体杂质在转角位置堆积，降低管路堵塞的风险，在输送含微小颗粒的流体介质时，这种平滑过渡的流道结构比直角弯折的管路抗淤积表现要好很多。

　　从设计思路层面来说，这款弯管的建模过程首先要确定核心的通径参数，根据适配管路的流量要求确定内孔直径，再根据管路的工作压力等级确定管壁厚度，保证弯管部分能够承受额定压力下的介质冲击，不会出现管壁变形或者开裂的问题。两端的法兰结构设计需要和对接端的安装尺寸完全匹配，包括法兰的外形尺寸、螺栓孔的中心距、螺栓孔的直径以及法兰端面的平面度要求，都要和对接件保持一致，避免出现安装错位、螺栓无法穿入或者密封面贴合不严导致的泄漏问题。弯管的弯曲半径设计也经过考量，弯曲半径过小会导致流道弯折过急，流阻大幅上升，同时外侧管壁在加工过程中容易出现壁厚减薄超差的问题，弯曲半径过大则会增加弯头整体的外形尺寸，占用更多安装空间，这款弯头的弯曲半径选取了通径的1.5倍左右，兼顾了流阻表现和空间占用的平衡，能够适配大多数紧凑安装空间的转角需求。

　　关于安装边界与尺寸适配，这款弯头两端的法兰端面为垂直布置，两个对接面的夹角为标准90度，安装时需要保证两个对接面的平面度误差在允许范围内，螺栓预紧要按照对角顺序逐步拧紧，避免单侧受力过大导致法兰变形或者密封垫片压偏。弯头的整体外轮廓尺寸要提前和安装空间做干涉校验，尤其是弯管外侧的圆弧部分，要和周边的设备结构、其他管路预留足够的安全间隙，避免管路工作时产生振动导致摩擦破损。在管路系统的应力计算中，这类法兰连接的弯头还要考虑介质压力产生的推力，必要时需要在相邻管段加装管夹或者支撑结构，避免长期受力导致法兰连接螺栓松动。对于有防腐要求的使用场景，还可以根据输送介质的特性，在弯头内外表面做对应的防腐涂层处理，比如镀锌、喷塑或者衬塑处理，提升弯头在腐蚀介质环境下的使用寿命。在三维建模过程中，这类弯管结构还要注意法兰与弯管连接位置的过渡圆角处理，避免出现应力集中的尖角结构，保证结构强度的同时，也能让铸造或者机加工的工艺性更好，减少加工过程中的应力变形问题。
