单列球式回转支承结构三维设计

　　做工程机械、回转工作台类项目的结构设计时，回转支承是绕不开的核心承载部件，这次建模的单列球式回转支承，是目前中小型回转工况里应用最广的结构形式，先从实际落地的场景说起，这类支承常被用在挖掘机的上车回转机构、小型起重机的转台连接、自动化生产线的回转工装台、风力发电机组的偏航系统、甚至港口机械的回转卸料机构上，核心作用是在连接上下两部分固定结构的同时，承受轴向载荷、径向载荷以及倾覆力矩，同时实现两部分结构的相对回转运动，替代传统的“推力轴承+径向轴承+回转主轴”的分体式组合结构，大幅压缩安装空间，降低装配难度。

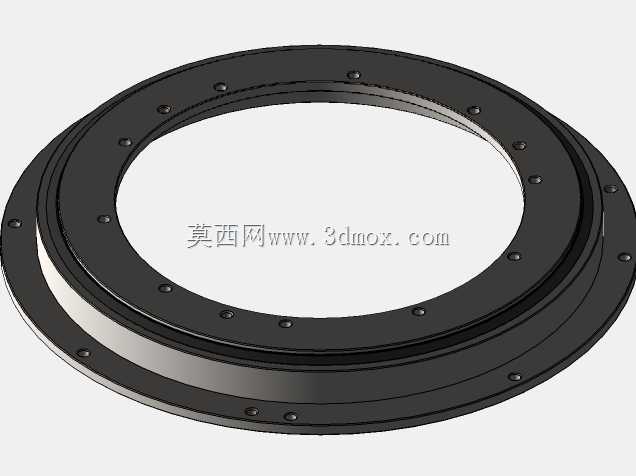

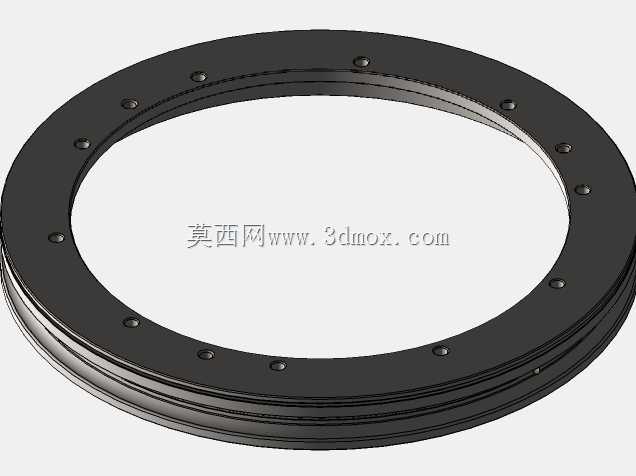

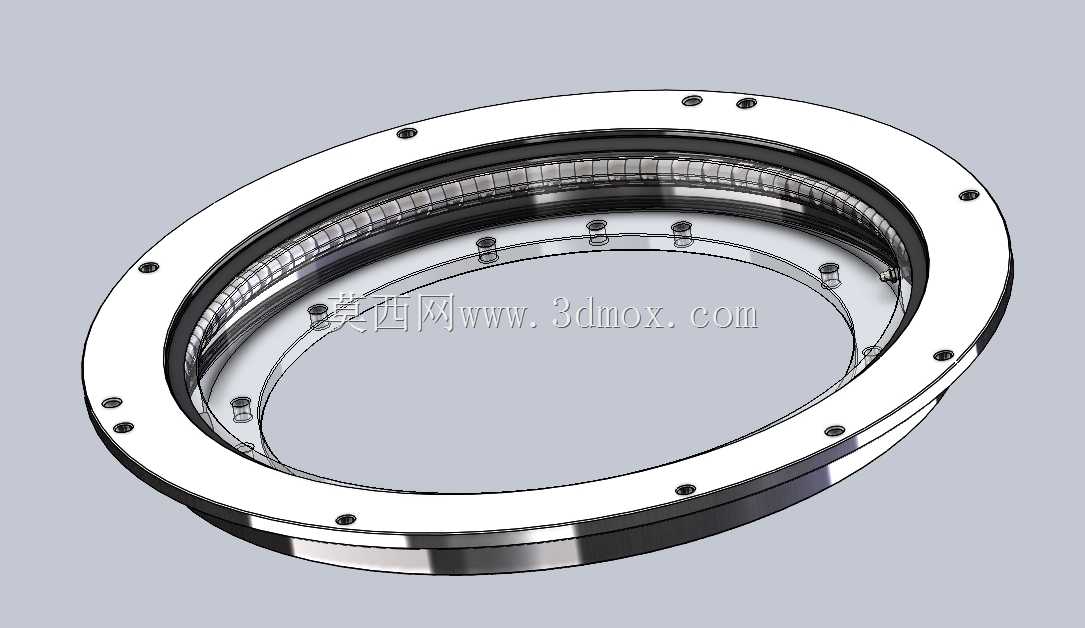

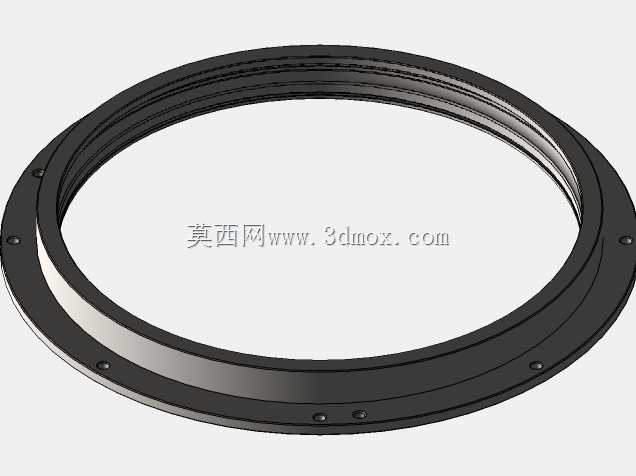

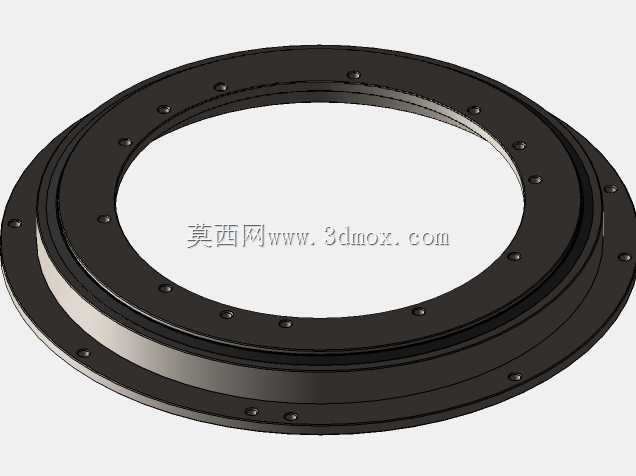

　　从结构设计思路来看，这个模型采用单排钢球作为滚动体，内外圈分别设置适配的滚道，滚道采用圆弧截面设计，接触角通常取45度，能够同时承受多方向的复合载荷，钢球通过整体式保持架实现等间距分隔，避免滚动体之间直接接触产生摩擦磨损，同时保证回转过程中滚动体的受力均匀。外圈上均匀布置了安装通孔，用于和上部回转部件通过螺栓紧固连接，内圈同样设置了对应的安装孔位，和下部固定基座连接，部分同类型结构会在内圈或者外圈加工轮齿，和驱动小齿轮啮合实现动力驱动的回转动作，这个模型的结构预留了齿圈加工的结构余量，可根据实际工况需求选择带齿或者不带齿的配置。

　　实际选型建模时，安装边界尺寸是需要重点核对的参数，这类支承的安装法兰面需要保证足够的平面度，通常要求安装面平面度公差不低于IT7级，避免螺栓紧固后套圈产生变形导致滚道卡滞，螺栓的预紧力需要按照载荷计算值严格控制，预紧力不足会导致工作过程中连接松动，预紧力过大则会导致套圈局部应力集中，降低支承的使用寿命。模型里的滚动体直径、滚道曲率半径都是按照标准接触应力计算值匹配的，钢球和滚道的密合度控制在0.52-0.53之间，既保证足够的接触面积降低接触应力，又不会因为密合度过高导致滚动摩擦阻力增大。

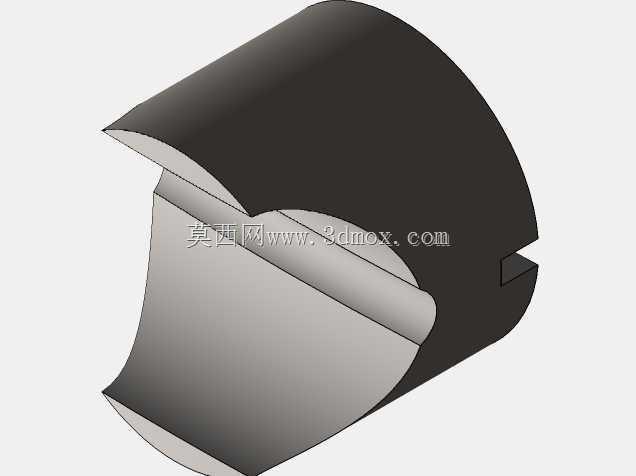

　　从功能特性来说，单列球式回转支承相比交叉滚子式结构，制造成本更低，安装维护更简便，适合中低速、中等载荷的回转工况，回转阻力小，启动灵活，在常规工况下的使用寿命能够满足大部分通用设备的设计需求。建模过程中对保持架的兜孔间隙做了合理设置，既保证钢球在兜孔内能够灵活转动，又不会出现过大的窜动量，避免高速回转时钢球和保持架产生撞击。套圈上的安装孔采用了铰制孔和普通通孔结合的布置形式，铰制孔用于定位，承受横向剪切力，普通通孔用于螺栓紧固，这种布置方式能够有效降低安装时的定位难度，同时保证连接的可靠性。

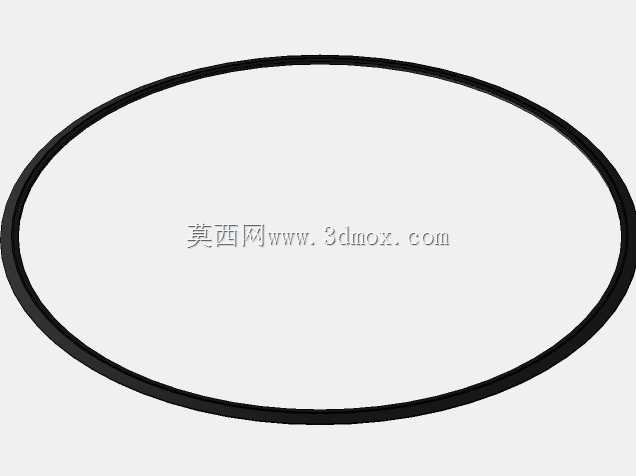

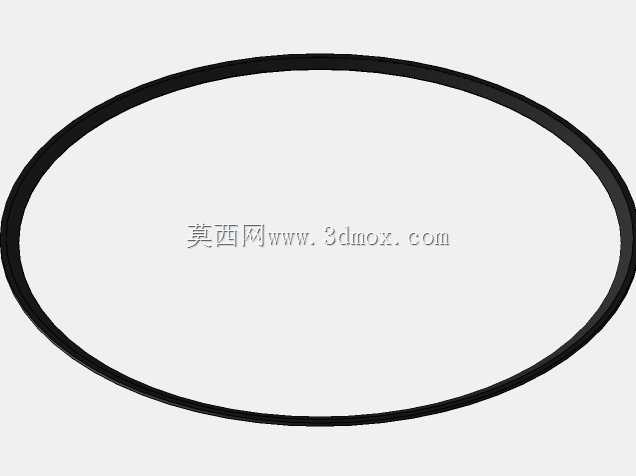

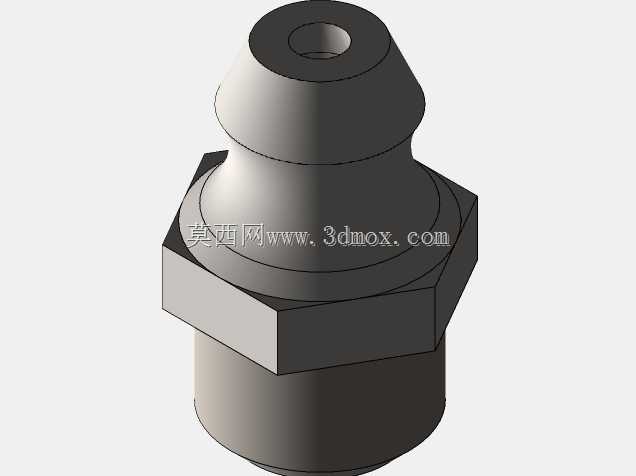

　　很多新手工程师在做这类部件选型建模时，容易忽略密封结构的设计，这个模型在内外圈的配合间隙处预留了密封槽的安装位置，可以加装丁腈橡胶材质的双唇密封圈，一方面阻挡外部的粉尘、水汽进入滚道内部，避免滚动体和滚道产生磨粒磨损，另一方面防止滚道内部的润滑脂泄漏，保证长期运行过程中的润滑效果。润滑通道的设计也做了简化处理，在套圈上设置了直通式的润滑注油孔，能够直接连通到滚道位置，方便日常维护时加注润滑脂，不需要拆解整个支承结构。

　　在实际装配场景中，这类回转支承的安装需要先清理上下安装面的毛刺、焊渣等杂物，吊装时要保持支承水平，避免磕碰滚道和密封结构，螺栓紧固时要采用对角分步紧固的方式，分三次逐步加载到额定预紧力，紧固完成后需要手动转动支承，检查回转是否顺畅，有没有卡滞或者异响的情况。建模时把各个零件的配合公差都做了合理设置，滚动体和滚道之间采用过渡配合，保持架和套圈之间留有足够的间隙，避免热胀冷缩导致的卡滞问题。

　　这类结构的三维建模，核心是要还原实际生产加工的工艺细节，比如套圈的安装孔倒角、滚道的淬火层区域标注、密封槽的尺寸公差，这些细节直接决定了模型能不能直接用于后续的工程图输出和生产指导，很多网上下载的模型只做了外形，忽略了这些工艺细节，拿到手之后还要花大量时间修改，这个模型在建模时就把这些工艺结构都做了还原，能够直接用于装配仿真、干涉检查以及后续的工程图导出，对于做回转类设备设计的工程师来说，能够大幅缩短前期的建模周期，把更多精力放在整体结构的载荷校核和工况匹配上。
