汽车发动机前端密封端盖结构设计

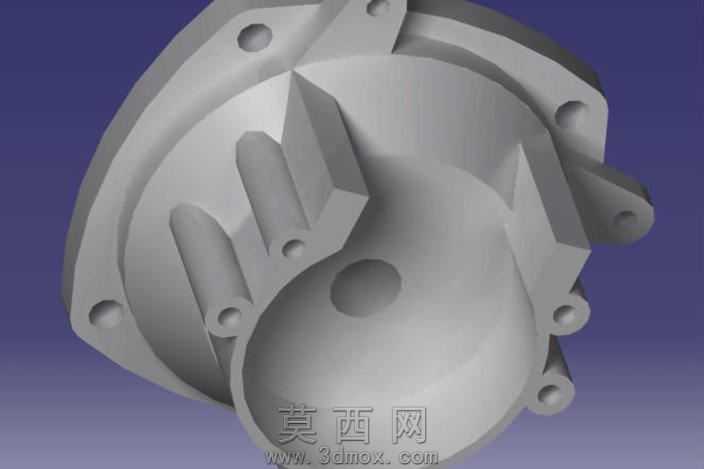

本作品为汽车发动机前端密封端盖的三维参数化建模成果，建模过程中严格遵循发动机前端附件驱动系统的装配边界要求，以实际量产发动机前盖的工程尺寸为基准完成全特征构建。建模阶段首先通过草图绘制勾勒端盖的整体外轮廓，结合发动机缸体前端面的安装孔位分布，精准定位端盖周向布置的所有螺栓过孔位置，确保孔位同轴度、孔间距公差符合机械装配的通用技术要求。针对端盖内侧的加强筋结构，采用拉伸加拔模的组合建模方式，筋条的走向完全匹配发动机前端的受力传递路径，既能够提升端盖整体的结构刚性，抵御发动机运行过程中产生的振动冲击，又可以合理控制端盖的整体壁厚，避免不必要的材料冗余，实现轻量化设计目标。端盖中部的大尺寸内凹腔体为正时机构或传动轮系预留了充足的布置空间，腔体边缘的过渡圆角经过反复优化，在避免应力集中的同时，也为后续的铸造或压铸成型工艺提供了良好的拔模条件。渲染阶段采用哑光金属材质模拟铝合金压铸的真实质感，对安装孔的倒角、筋条的棱边、腔体的配合面等细节做了精细化的光影处理，清晰呈现端盖各部位的结构特征。整个设计过程充分兼顾了端盖的密封防护功能、结构强度要求与工艺可行性，周向的安装凸台经过加厚处理，能够在螺栓锁紧时提供足够的压紧力，保证端盖与缸体结合面的密封性能，防止发动机运行时机油出现渗漏问题，内侧的局部凸起结构也对应了内部传动部件的避让需求，完全满足发动机前端部件的装配适配要求。
