SBR20UU开放式直线轴承座三维设计

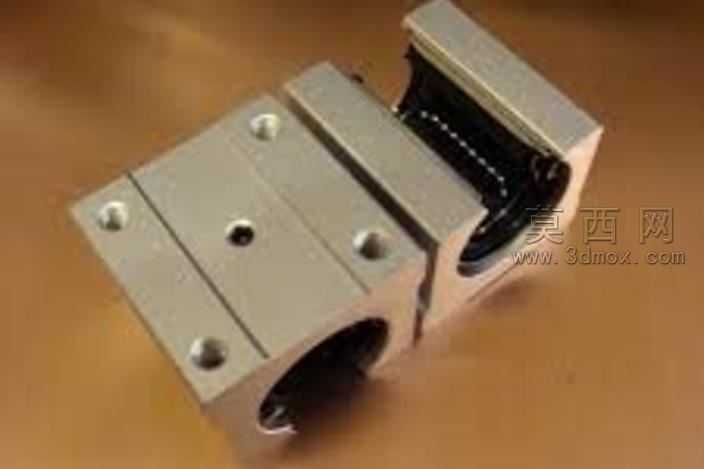

本作品为SBR20UU开放式直线轴承座的三维建模设计，建模过程严格遵循工业标准尺寸规范，首先通过草图绘制勾勒出轴承座的整体轮廓，明确主体安装基座、开口夹持结构以及轴承容纳腔的核心尺寸边界。建模阶段采用参数化设计逻辑，对安装孔位的孔径、孔距，基座的长宽高参数，以及开口槽的间隙尺寸都进行了参数绑定，方便后续根据不同适配需求进行快速调整。主体结构分为上下两个夹持模块，通过内六角螺栓实现锁紧固定，建模时精准还原了螺栓孔的沉头结构，保证装配后螺栓端面与基座平面齐平，不会出现凸起干涉的问题。材质渲染方面，基座部分采用阳极氧化铝合金材质表现，还原了金属表面细腻的磨砂质感与银灰色金属光泽，内部的直线轴承部分则采用高碳铬轴承钢材质，通过调整材质的粗糙度与反射参数，表现出滚道部分的高精度加工质感，同时对内部的滚珠循环结构也做了细节还原，清晰展示出滚珠的排列方式与循环路径。结构设计上采用开放式开口结构，相比封闭式轴承座更便于导轨的安装与后期维护，无需从导轨端部穿入即可直接卡装到SBR20规格的直线导轨上，大幅降低了装配与检修的工作量。基座上预留的四个安装沉孔可直接通过螺栓将轴承座固定在移动工作台上，保证连接的刚性与稳定性，开口处的锁紧间隙设计可以通过螺栓的锁紧力度微调轴承与导轨的配合预紧力，适配不同负载、不同运动精度要求的数控直线运动场景。整体建模过程中对所有的倒角、圆角细节都做了还原，既符合实际加工的工艺要求，避免尖锐边角带来的安全隐患，也让模型的视觉表现更贴近真实工业产品的质感，模型的装配关系完全按照实际产品的装配逻辑搭建，可直接用于装配模拟、运动干涉检查以及工程图纸的导出工作。
