减压阀用嵌入式节流衬套结构设计

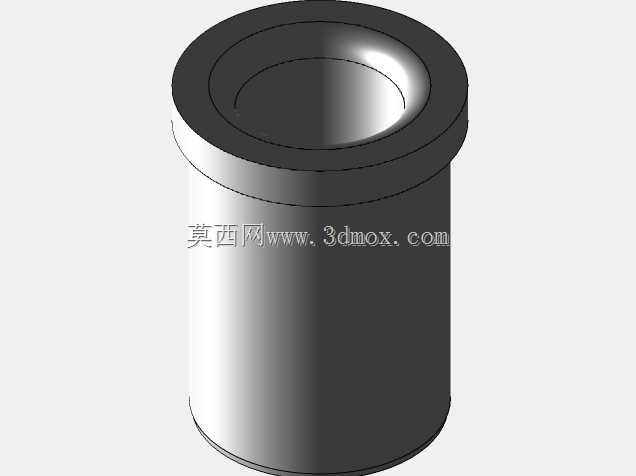

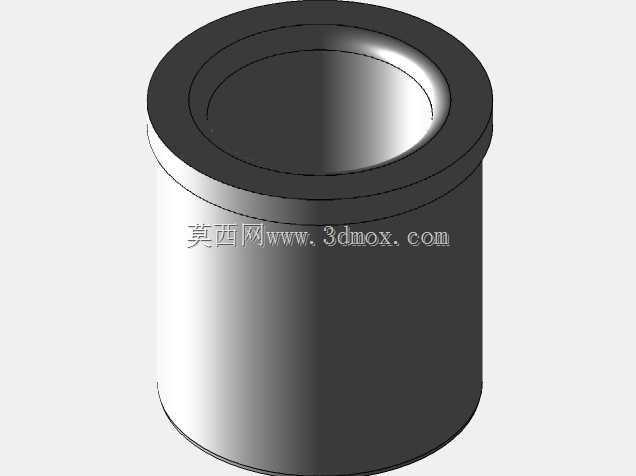

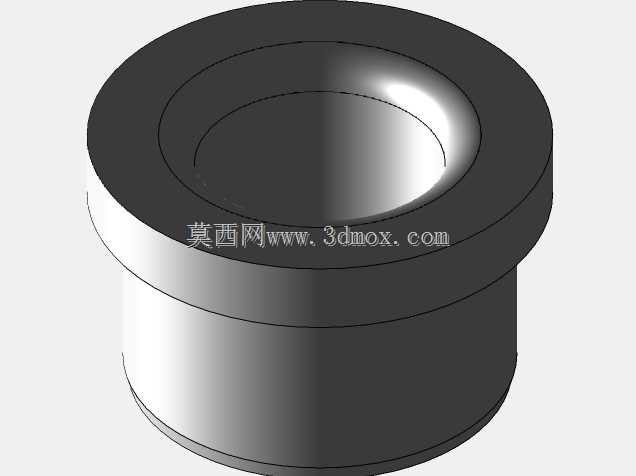

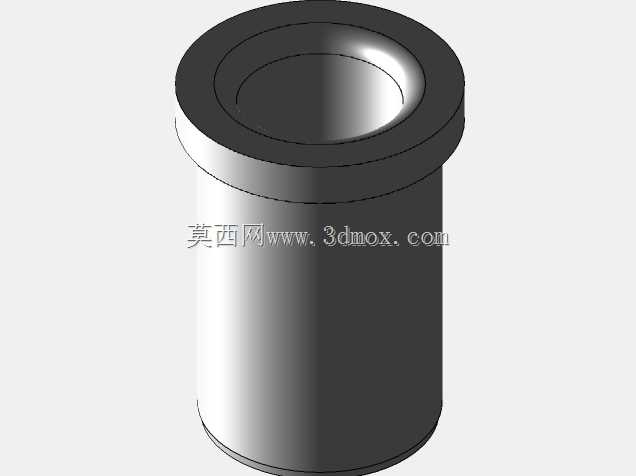

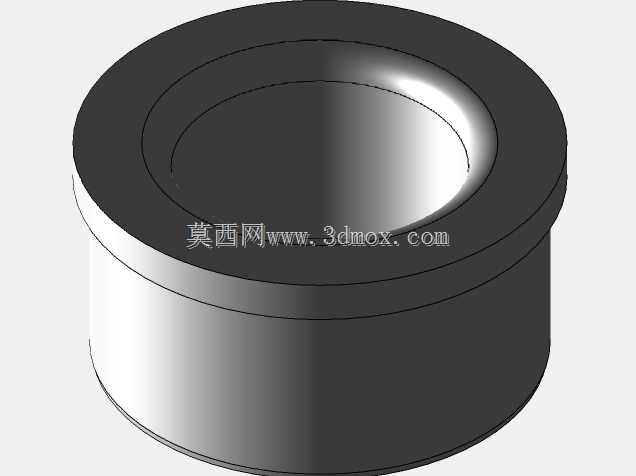

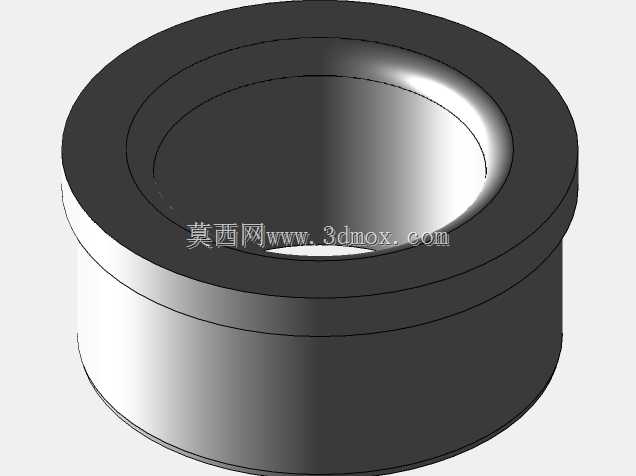

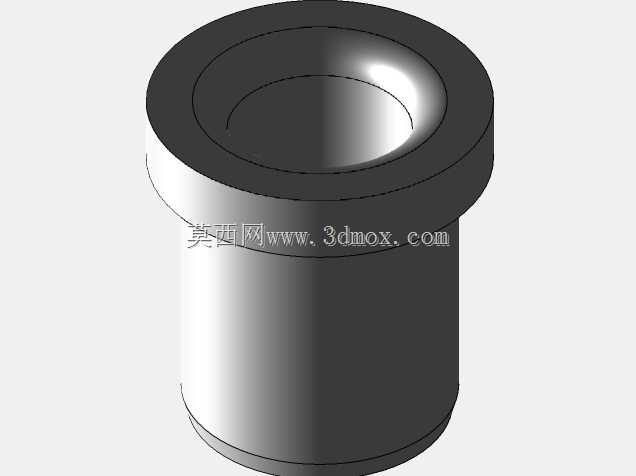

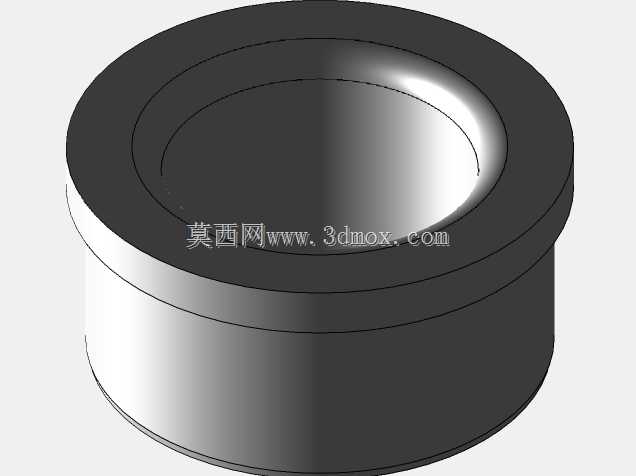

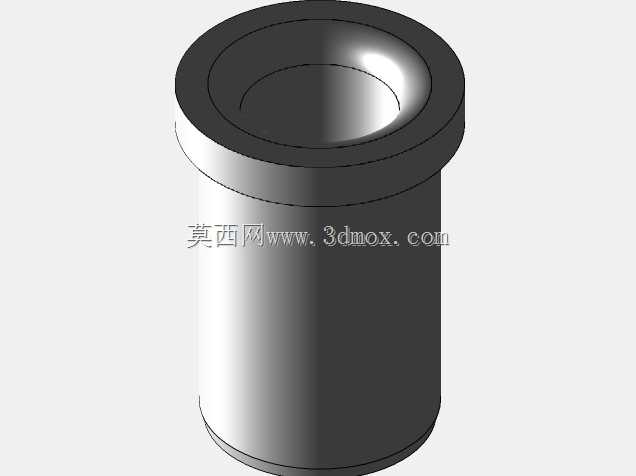

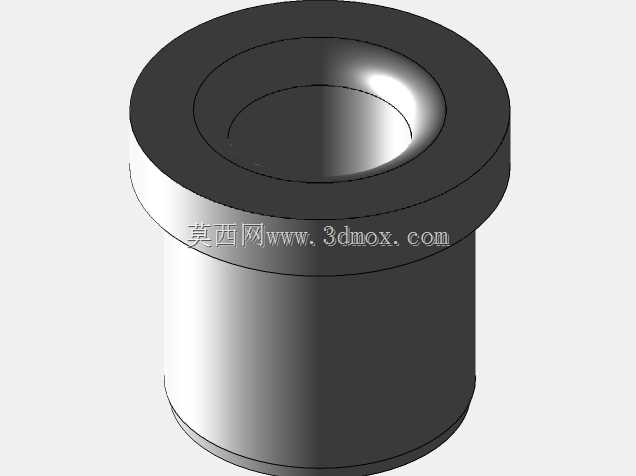

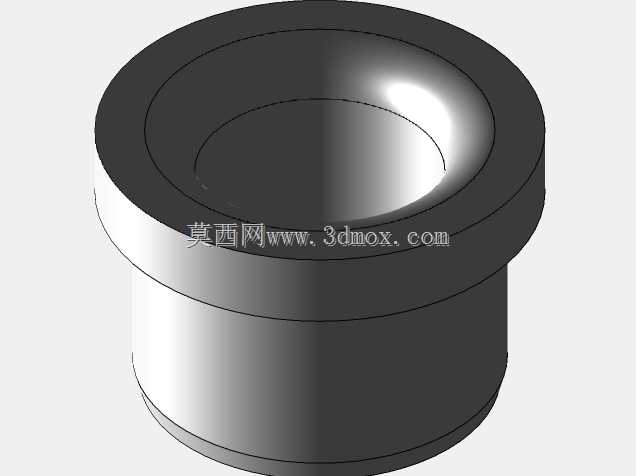

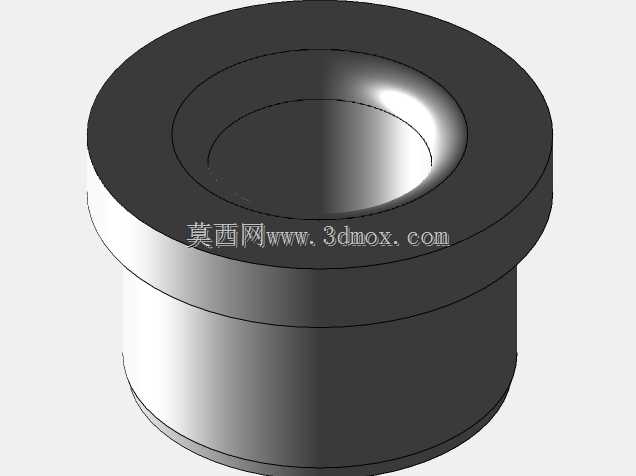

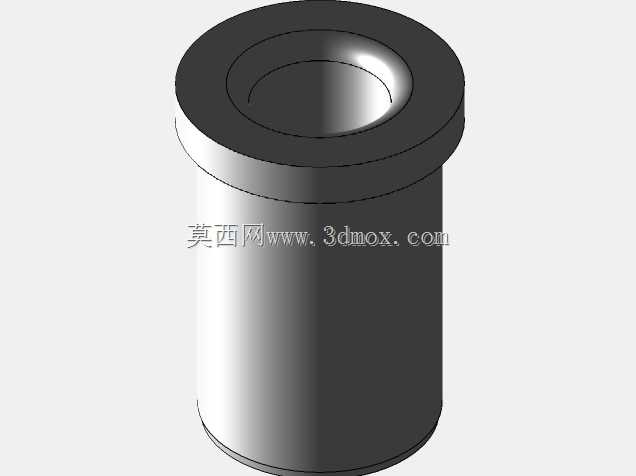

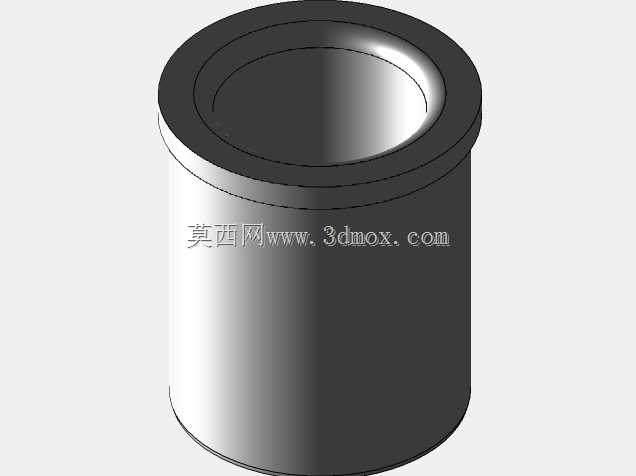

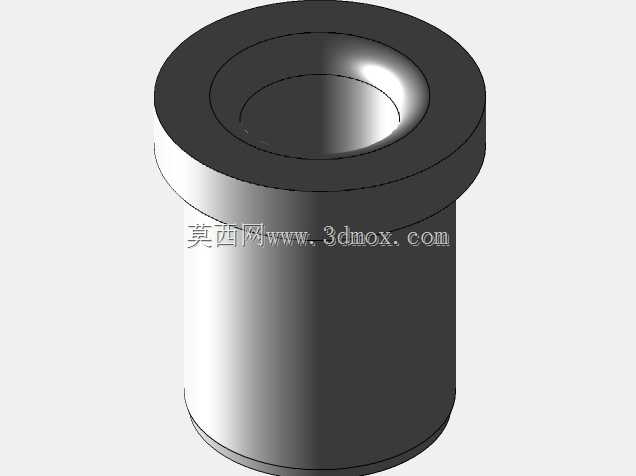

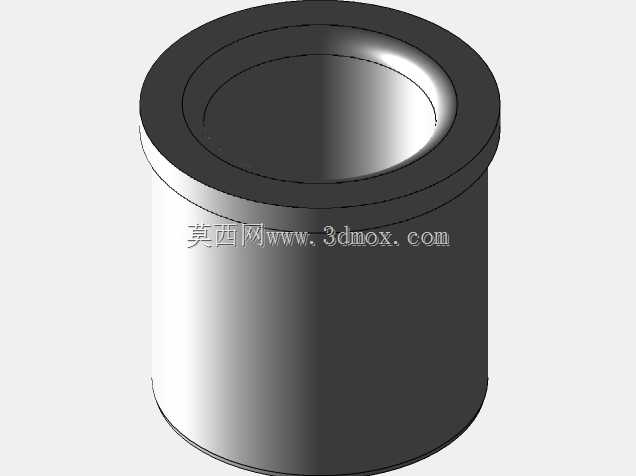

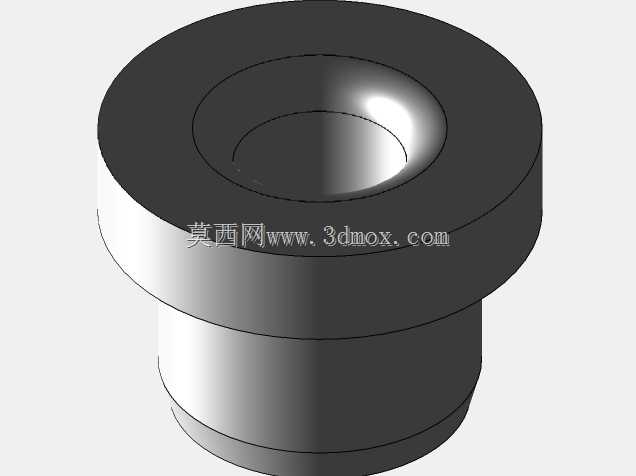

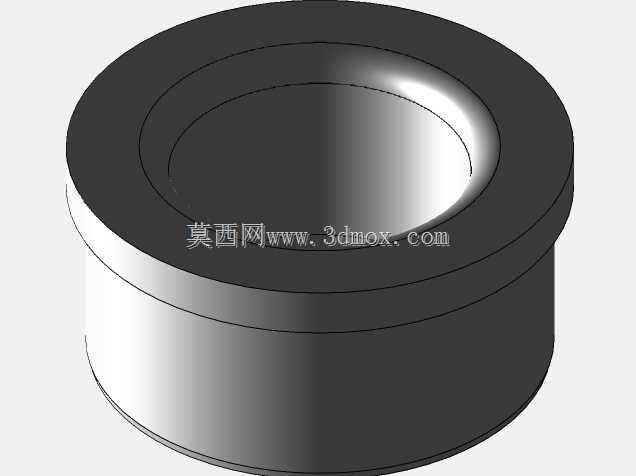

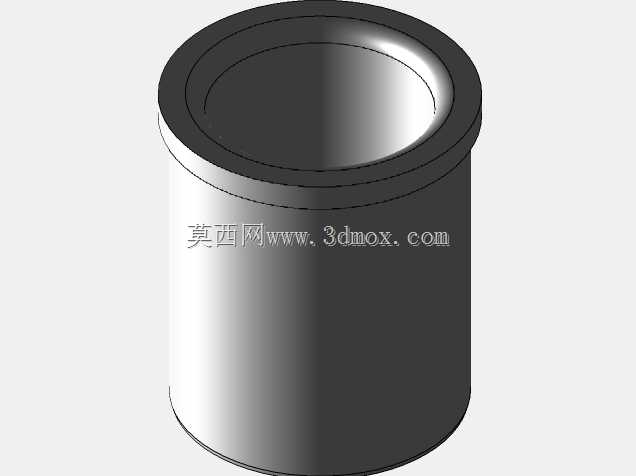

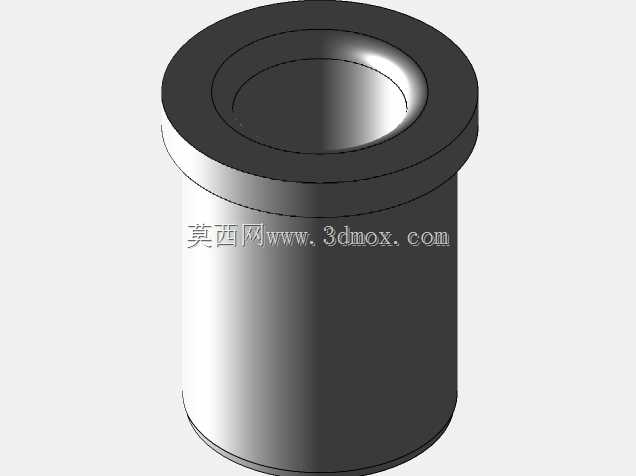

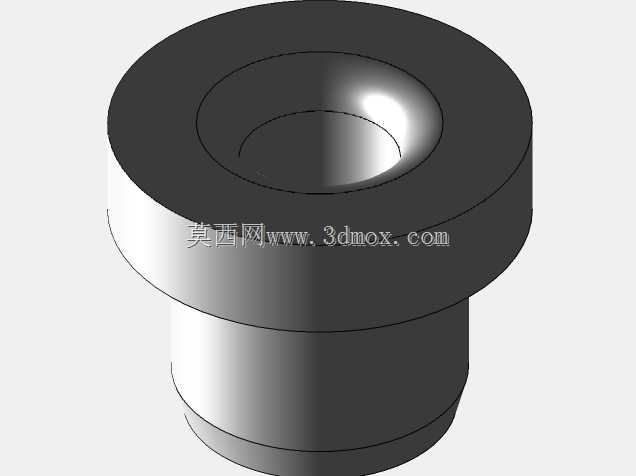

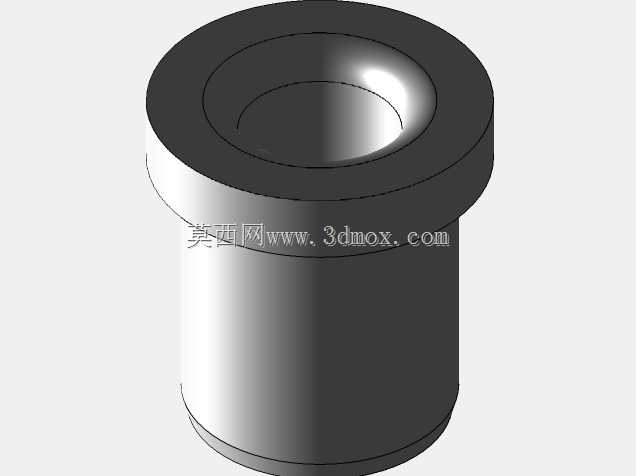

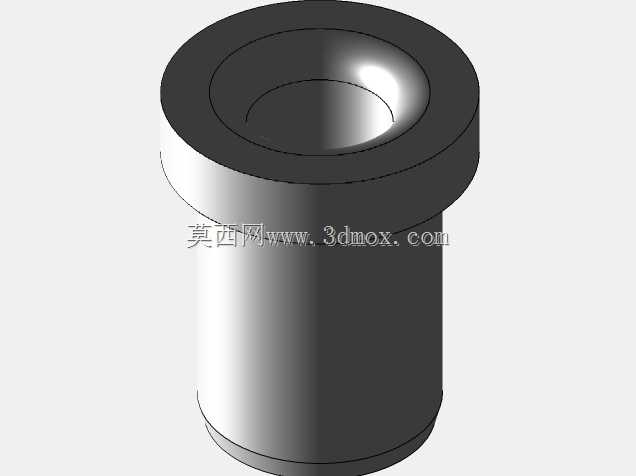

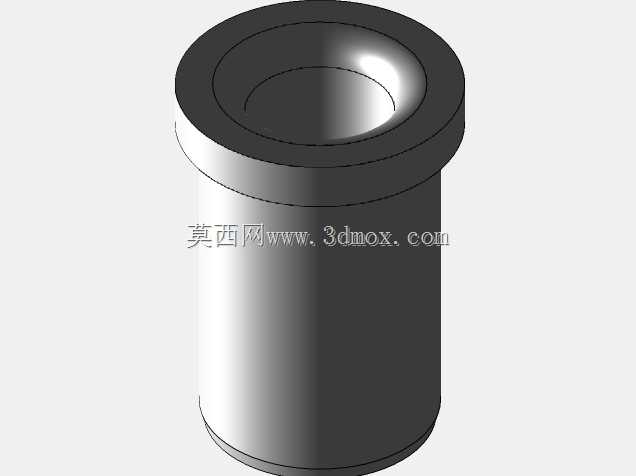

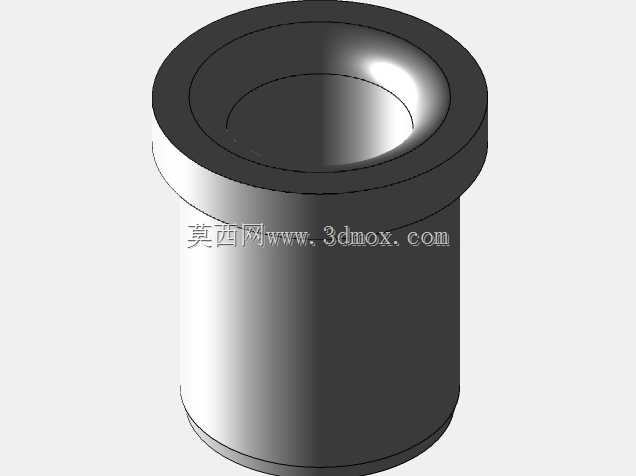

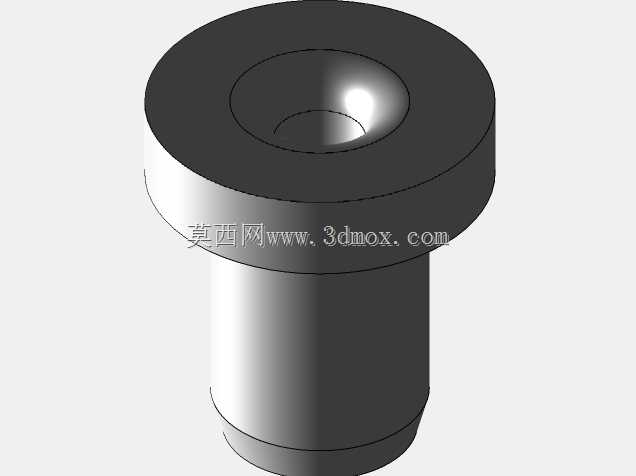

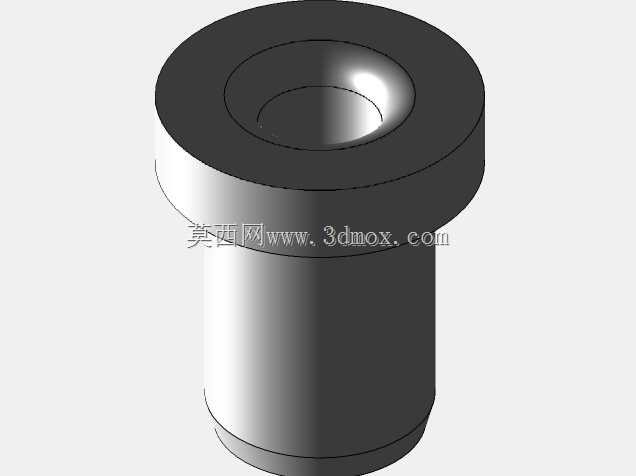

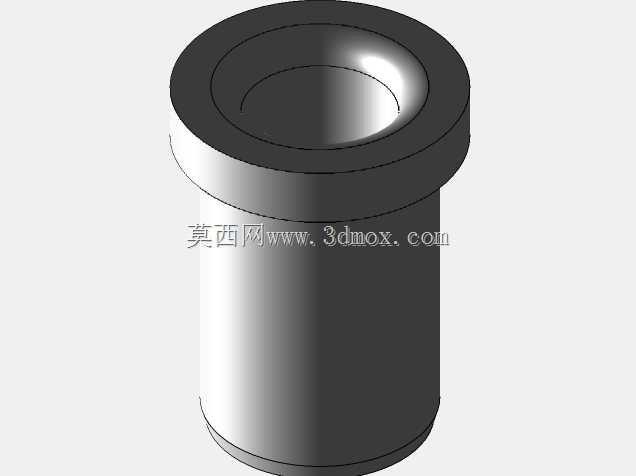

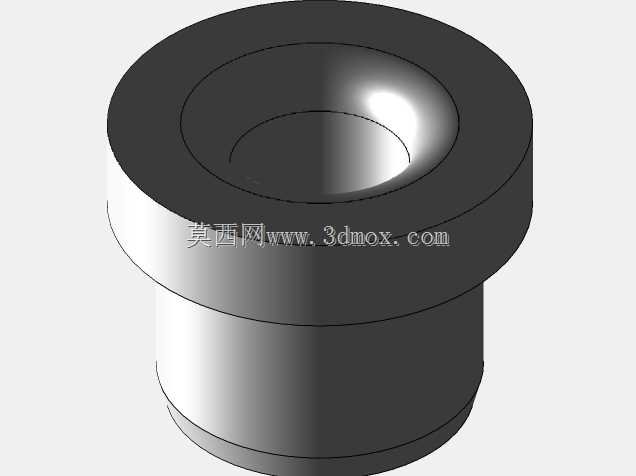

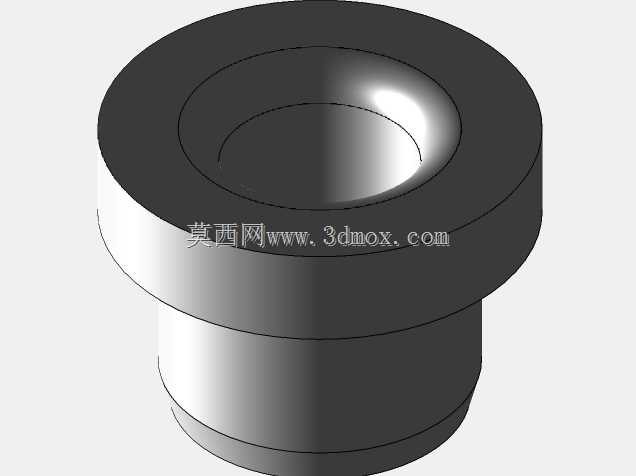

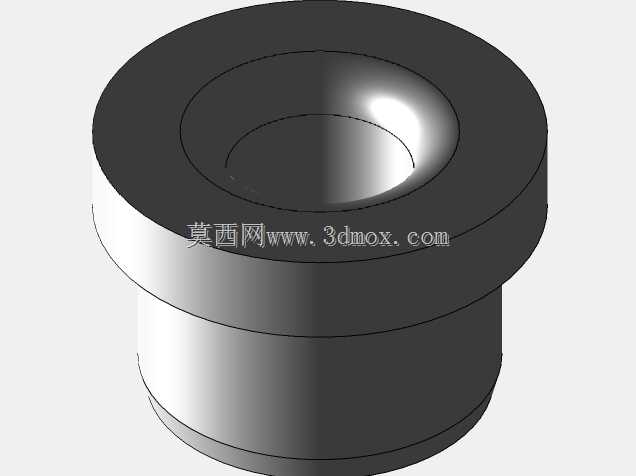

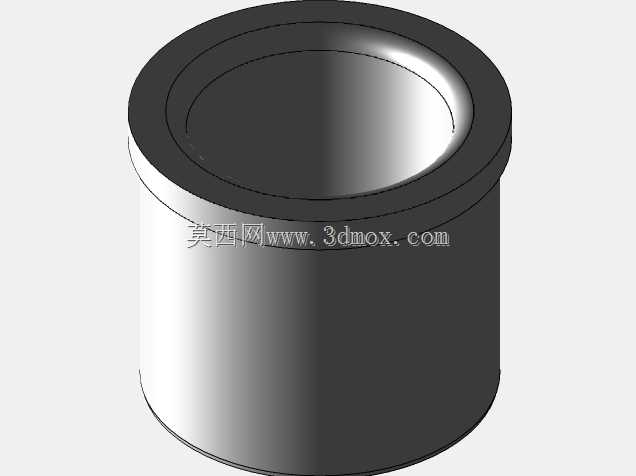

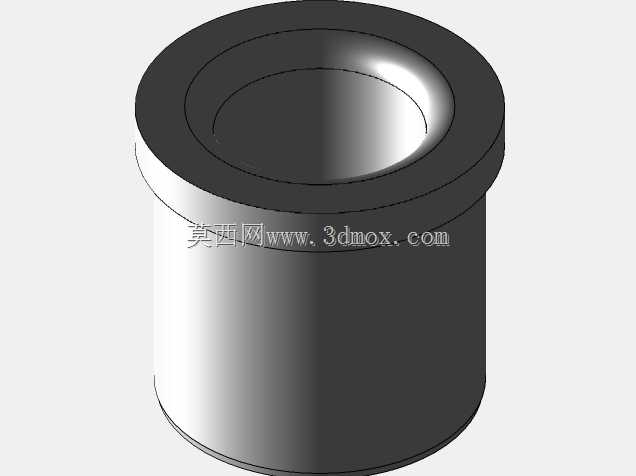

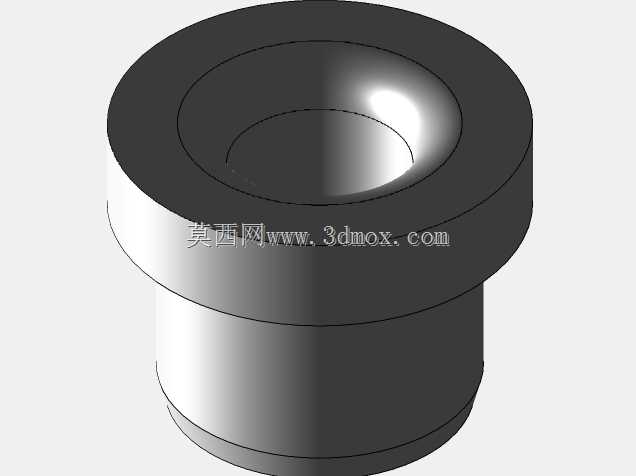

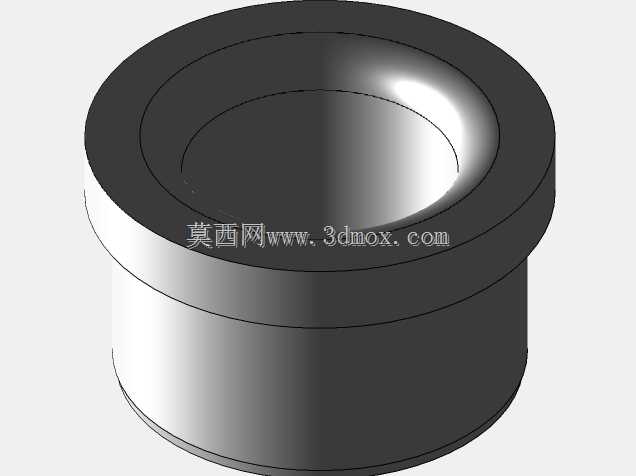

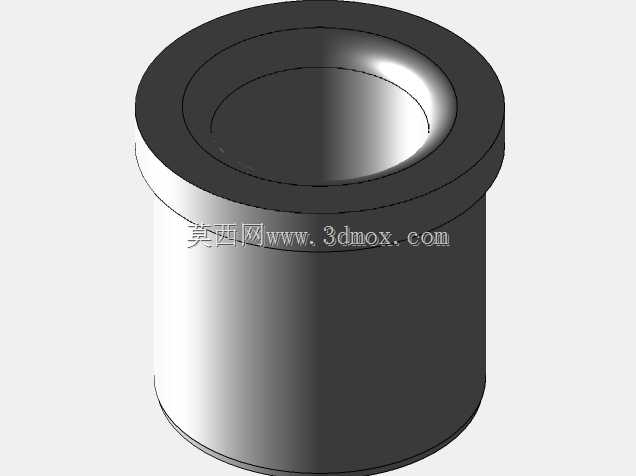

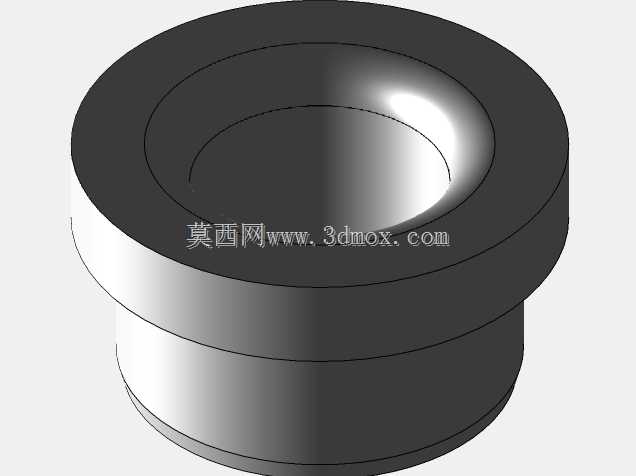

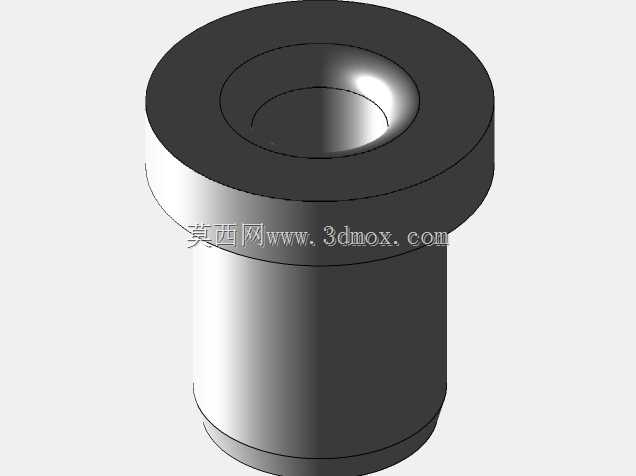

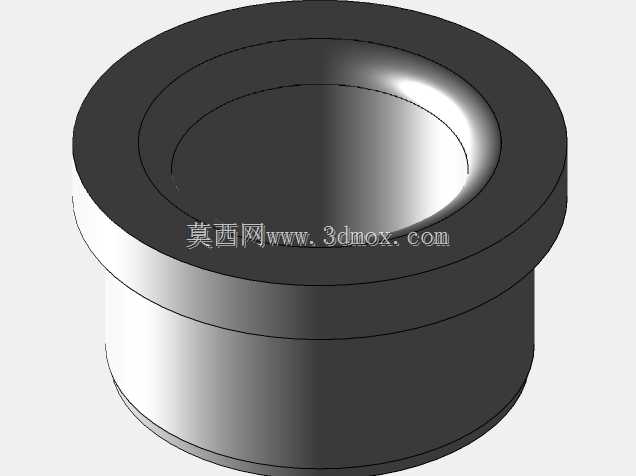

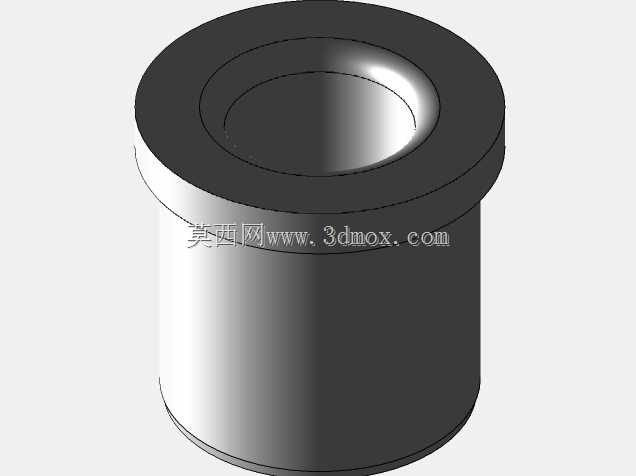

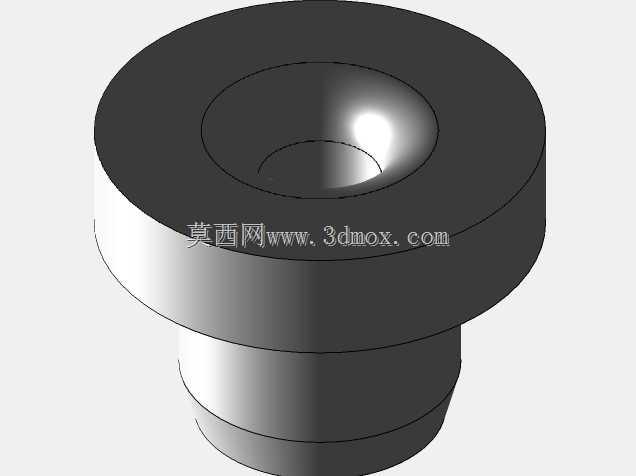

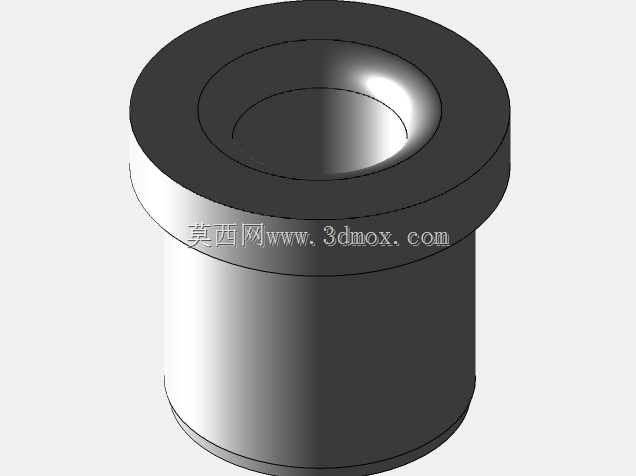

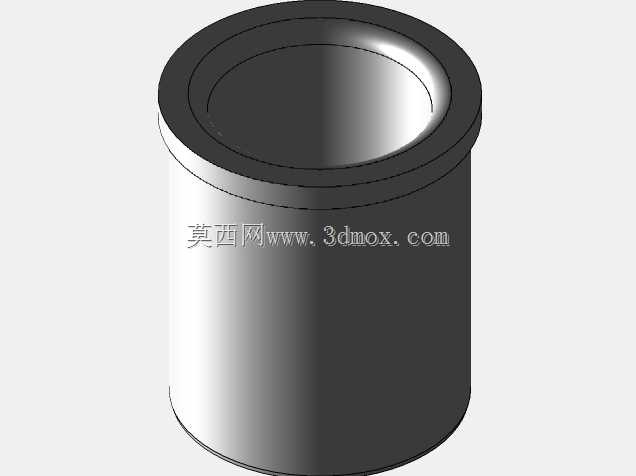

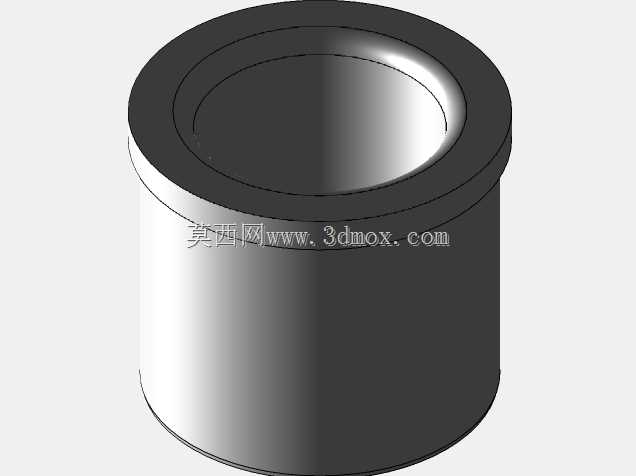

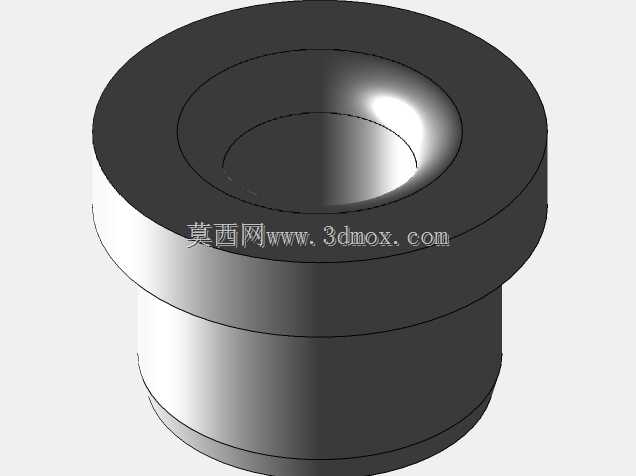

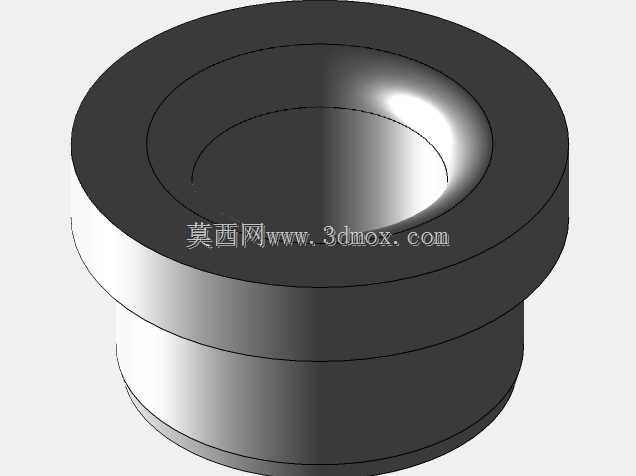

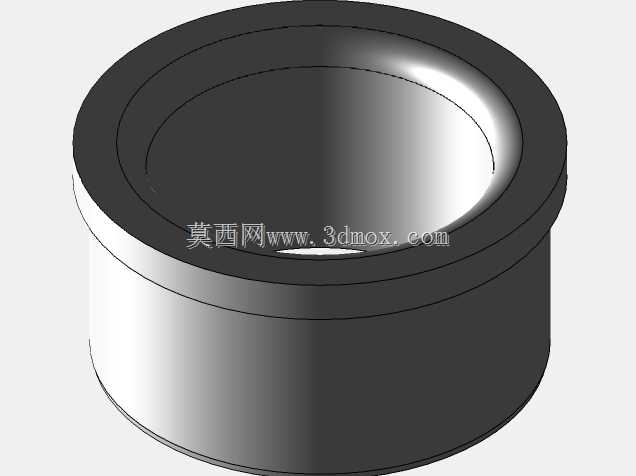

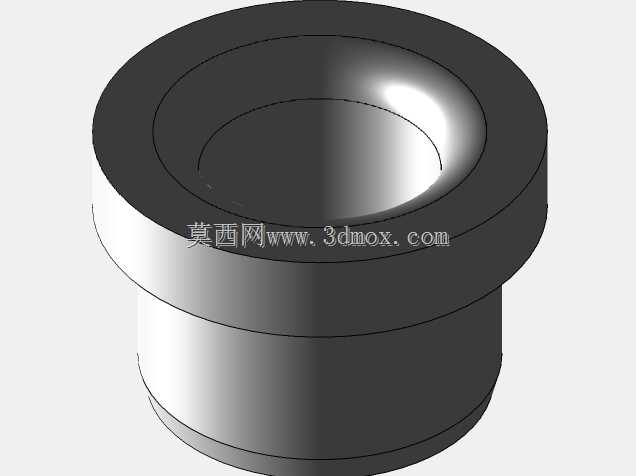

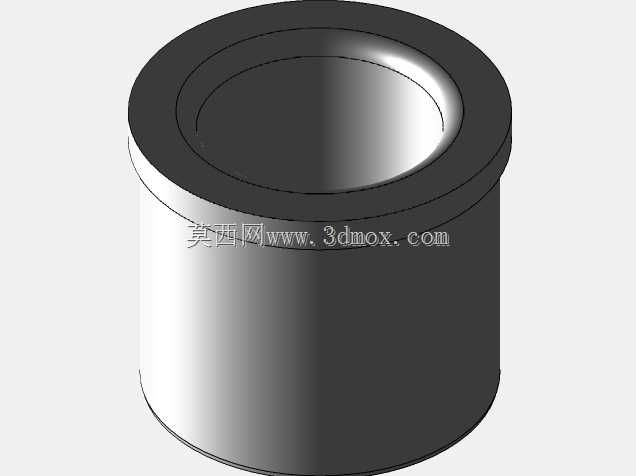

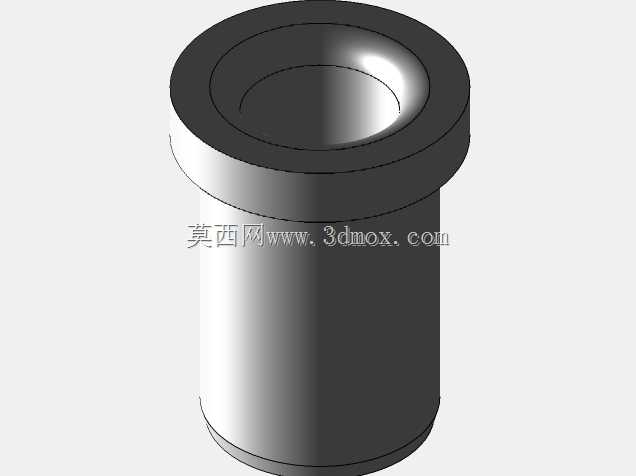

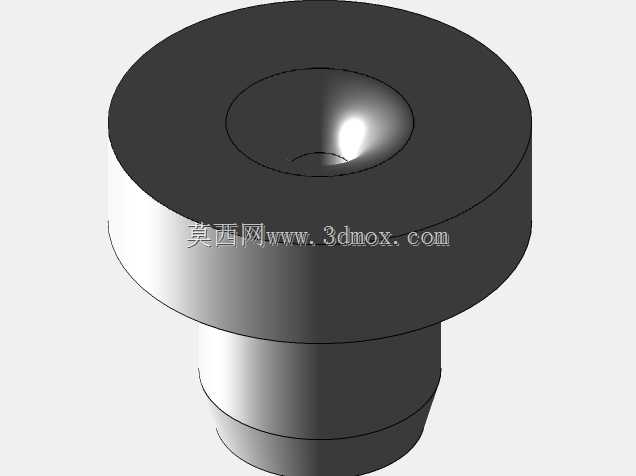

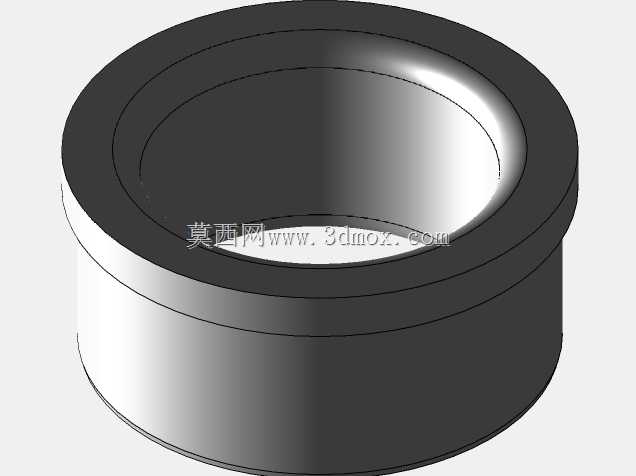

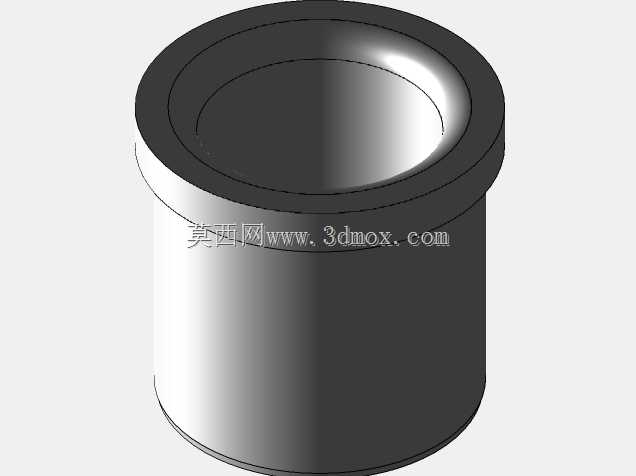

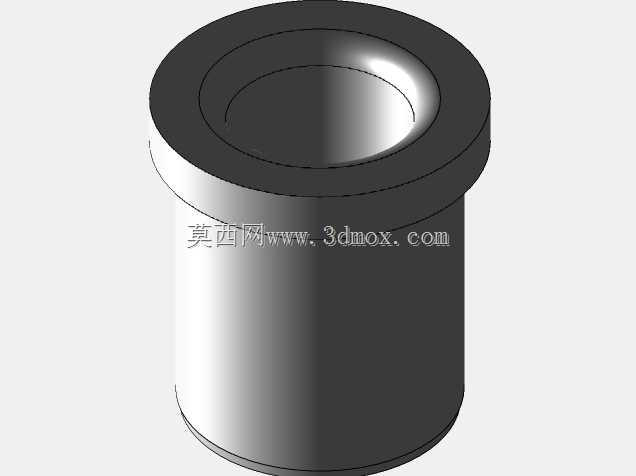

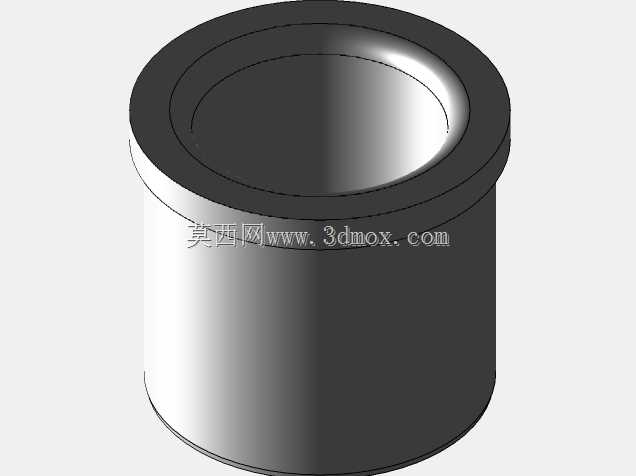

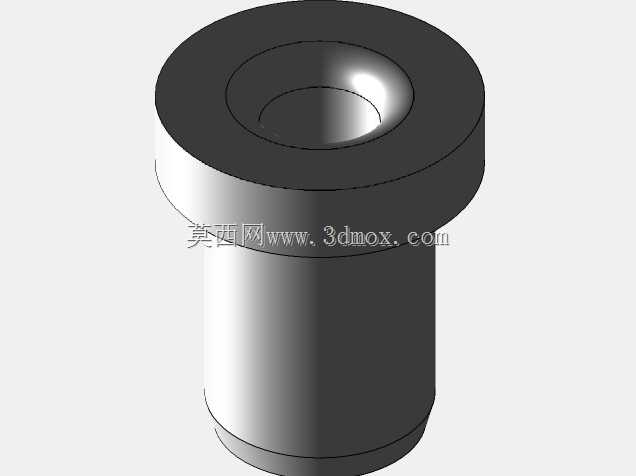

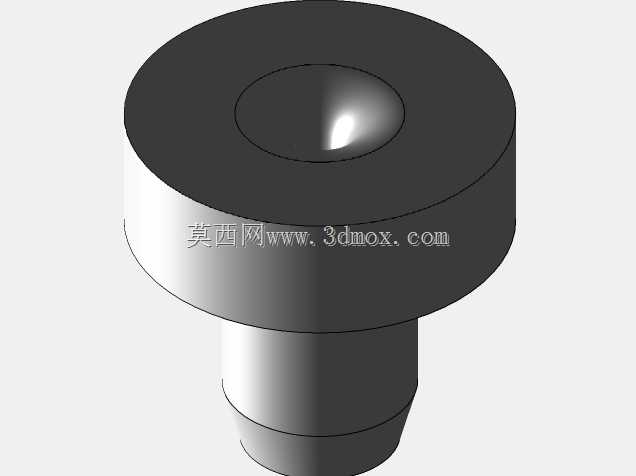

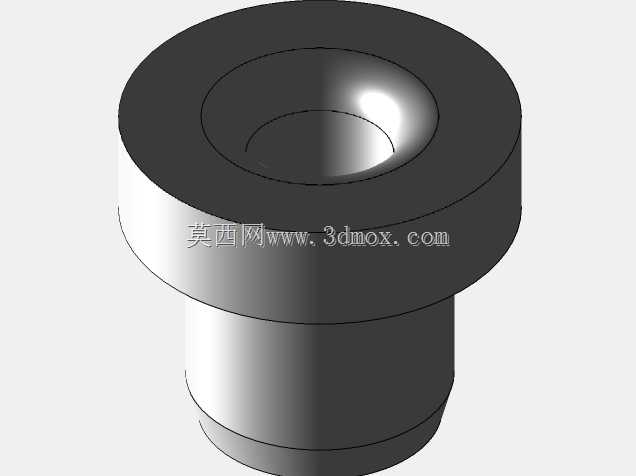

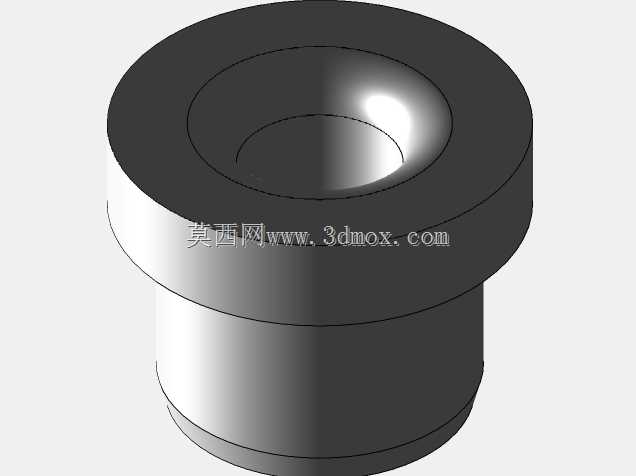

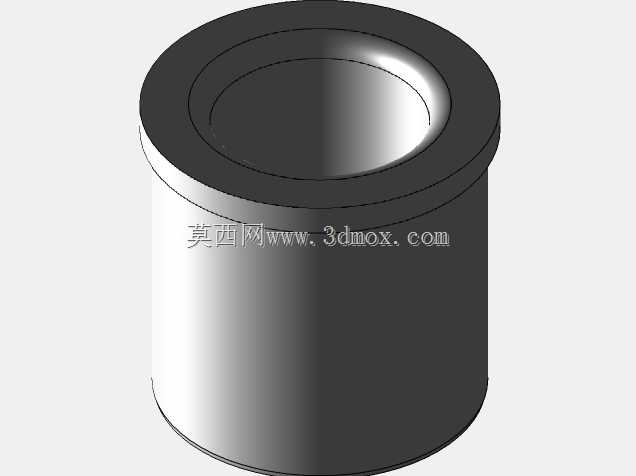

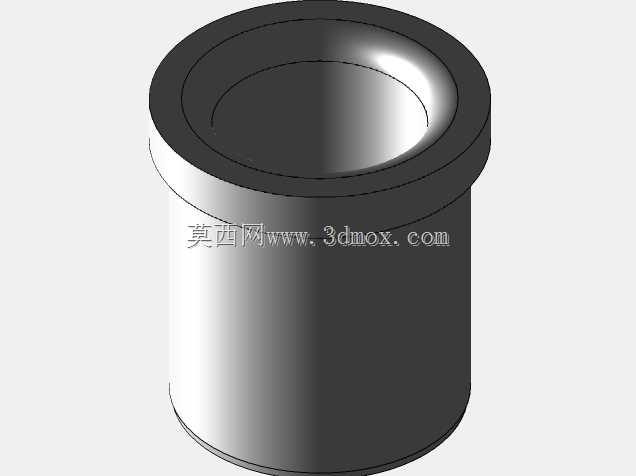

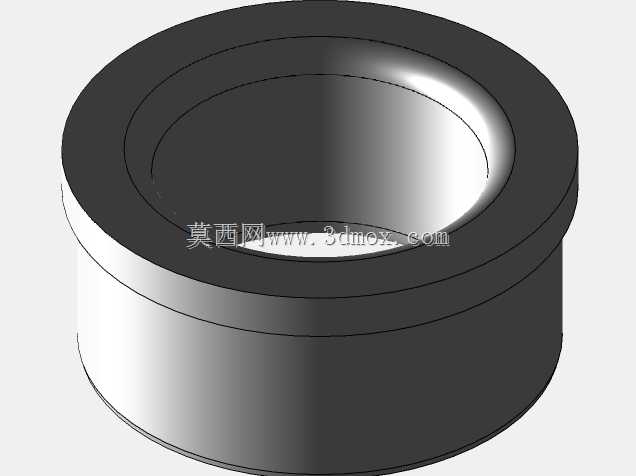

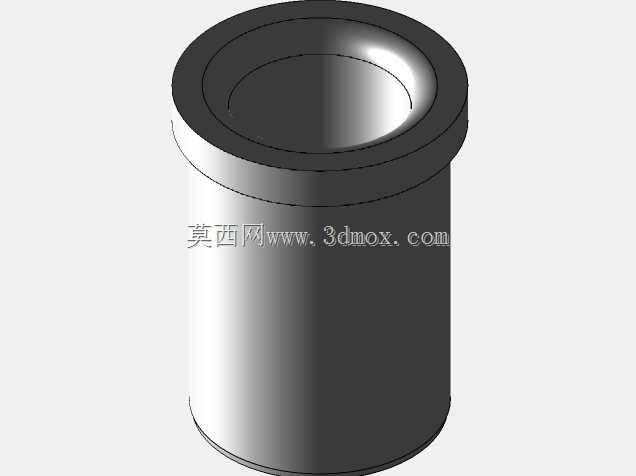

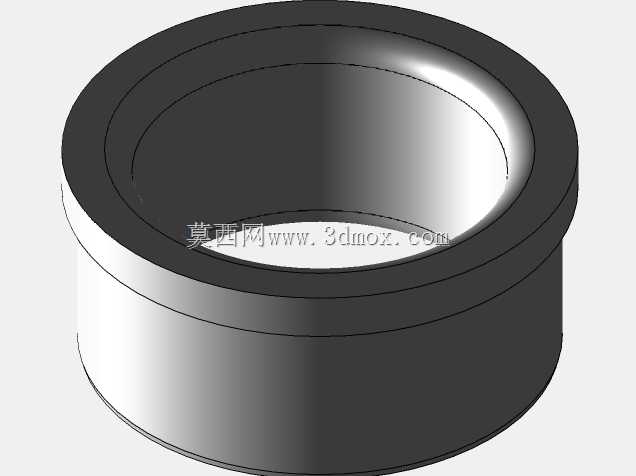

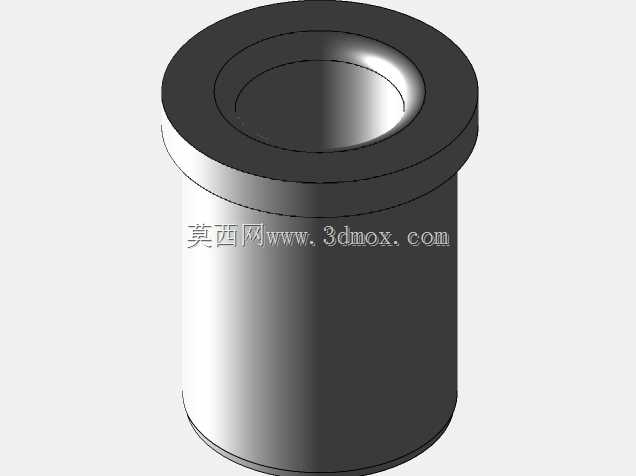

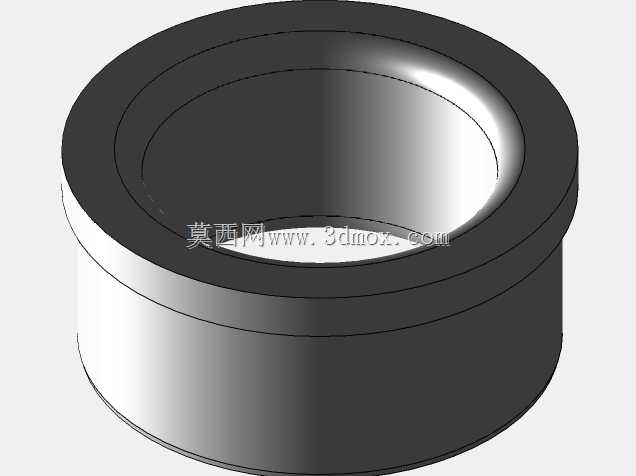

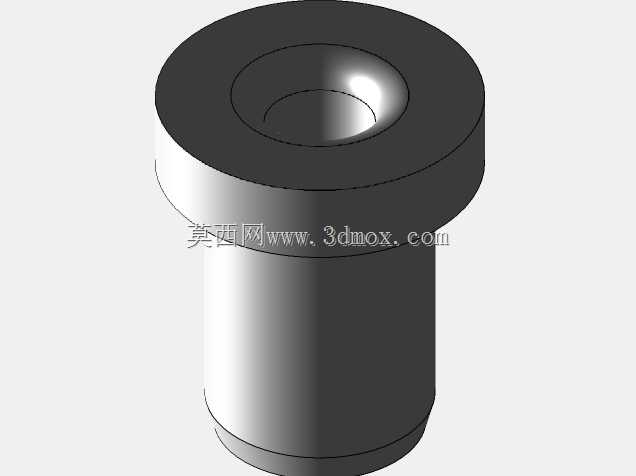

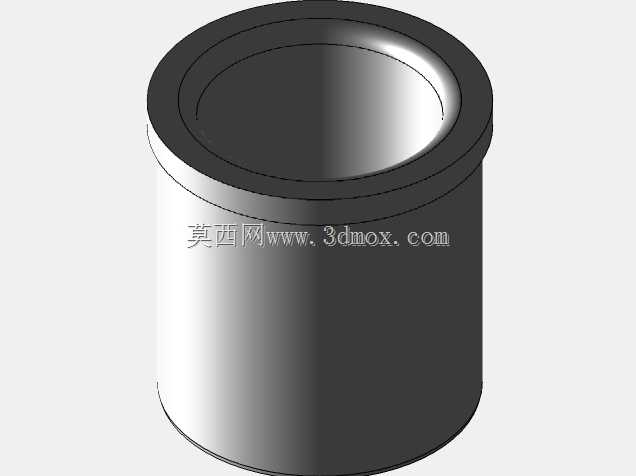

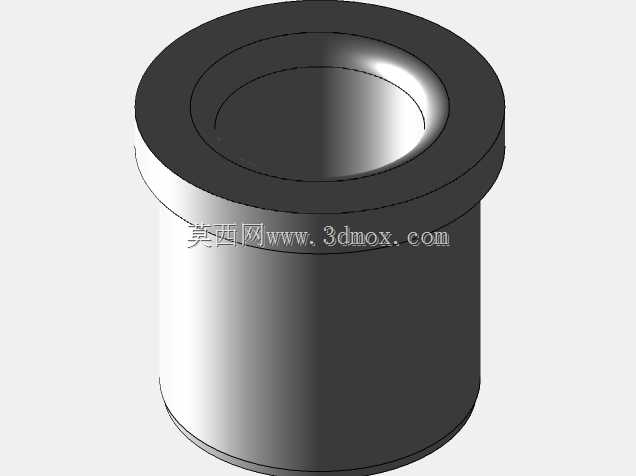

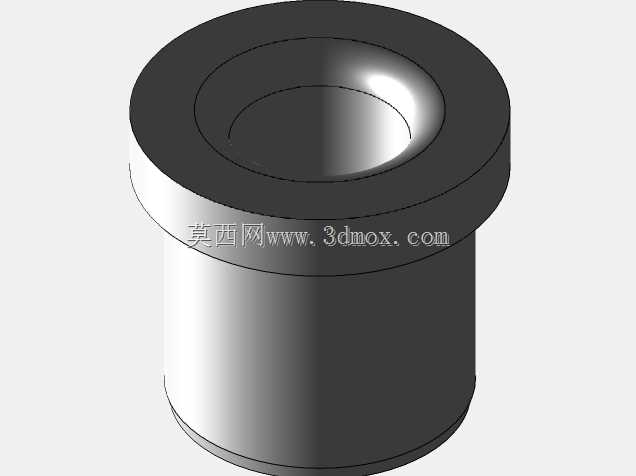

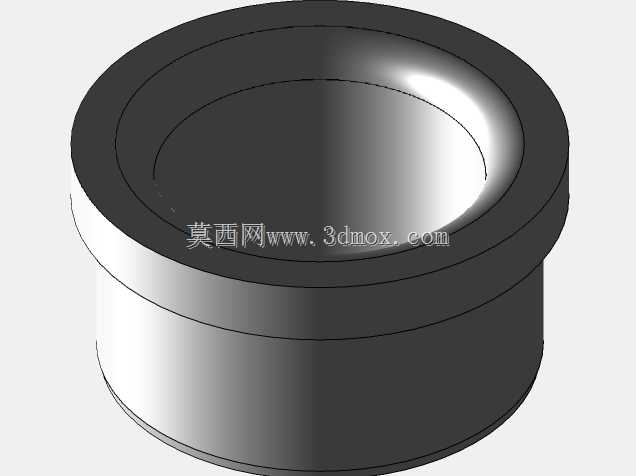

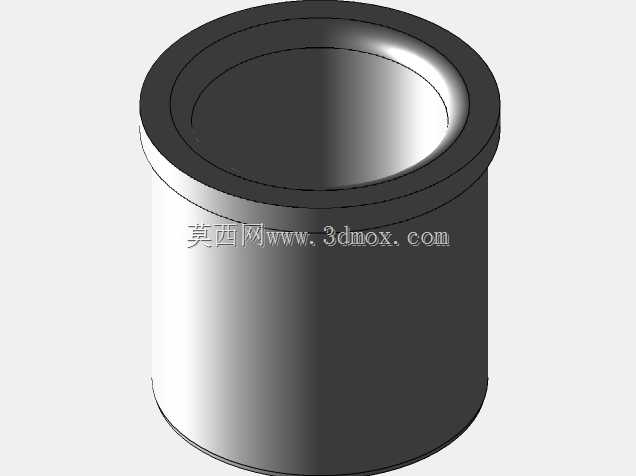

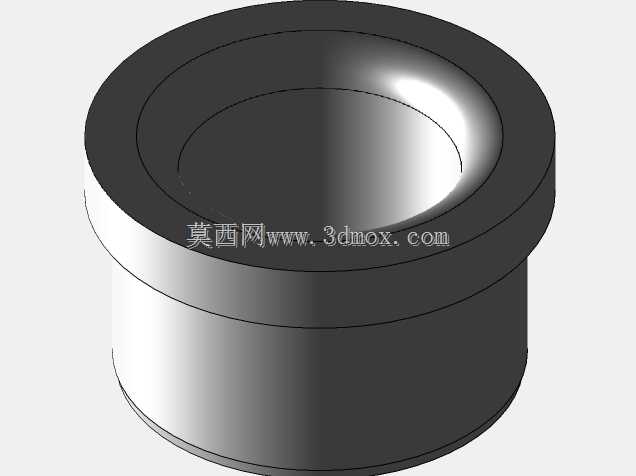

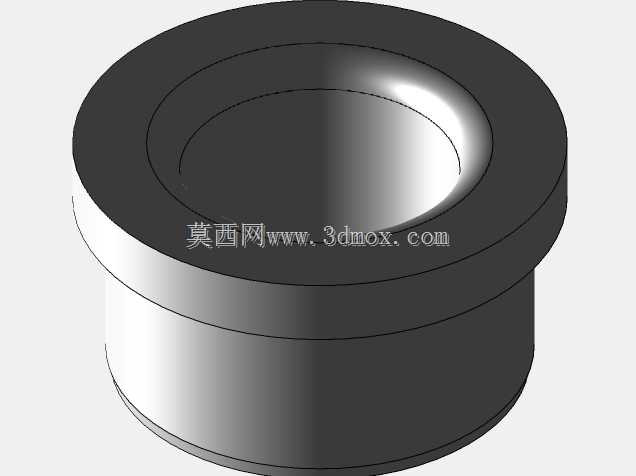

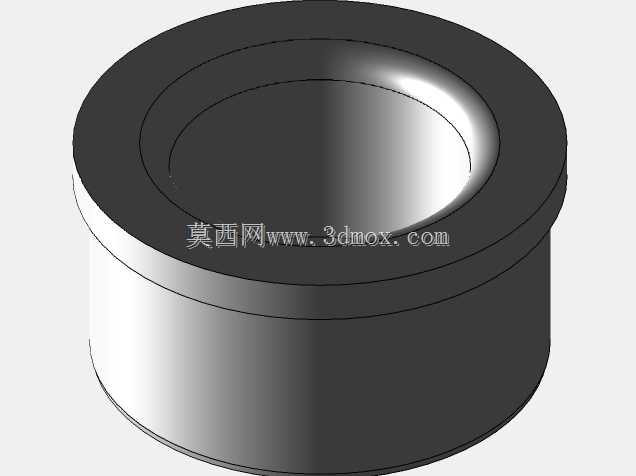

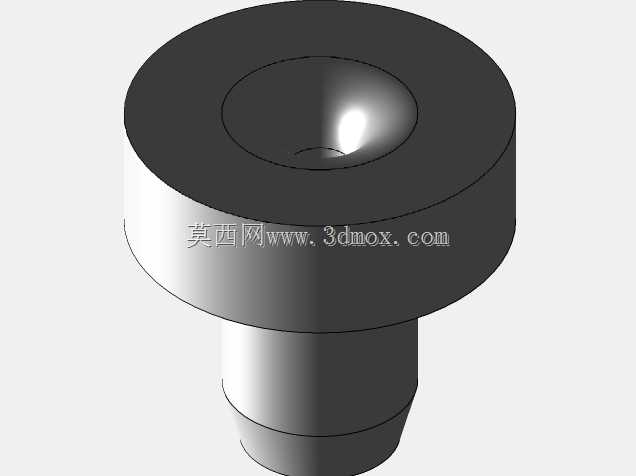

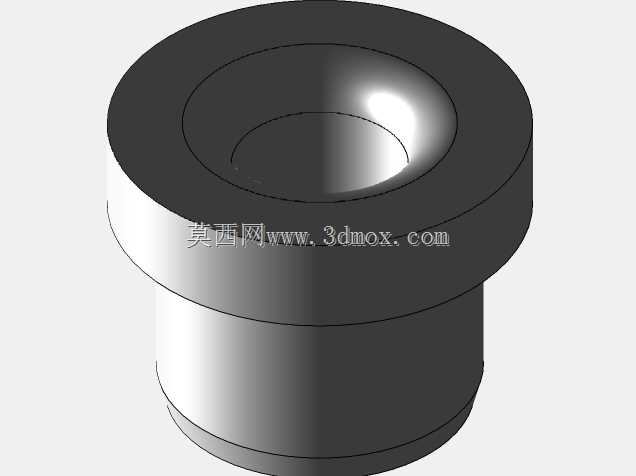

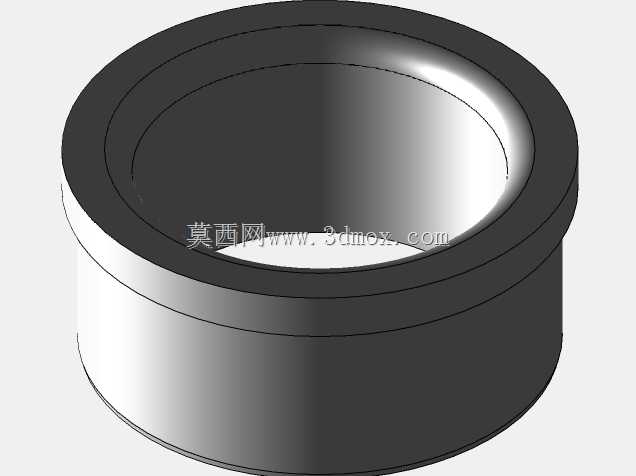

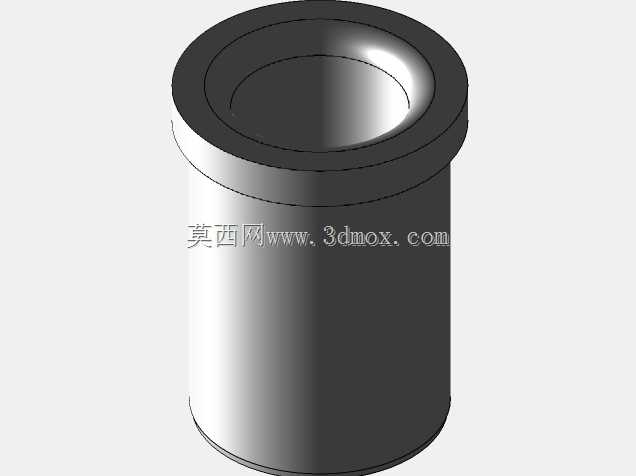

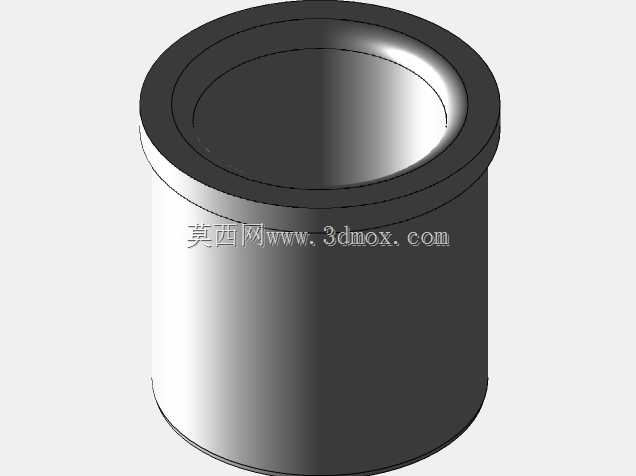

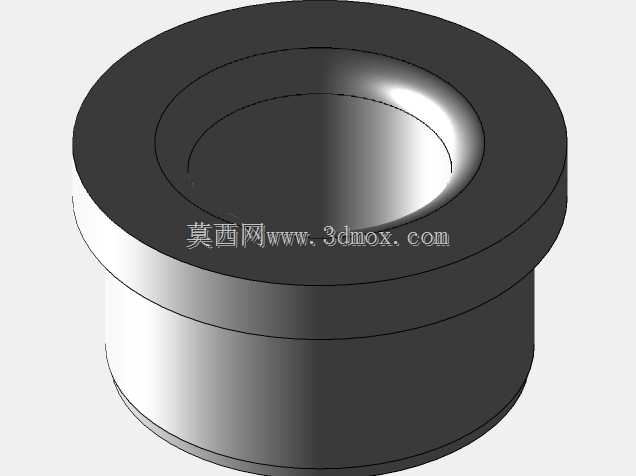

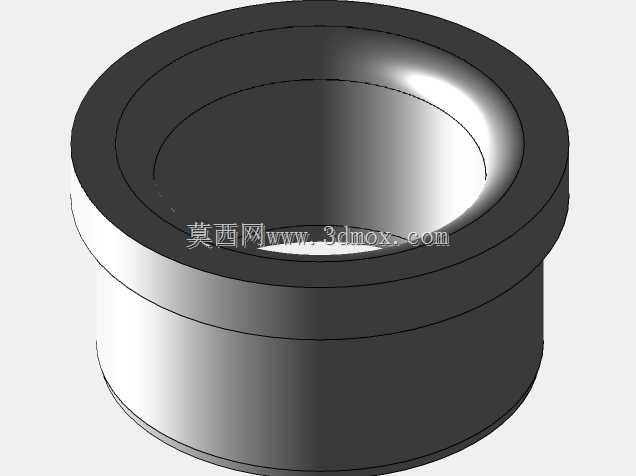

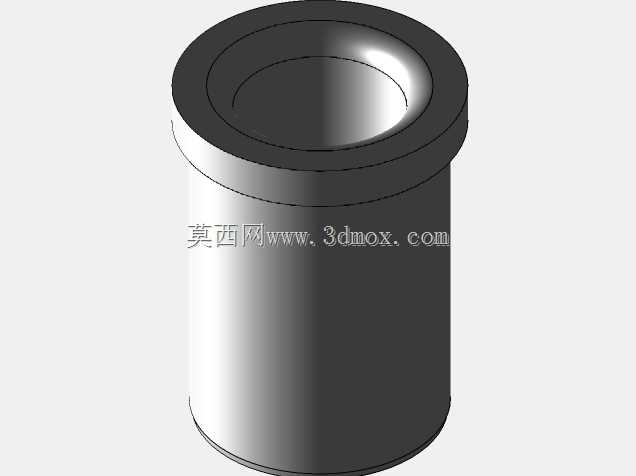

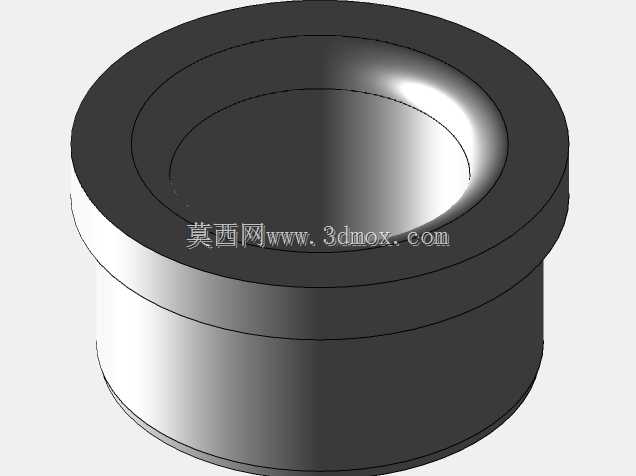

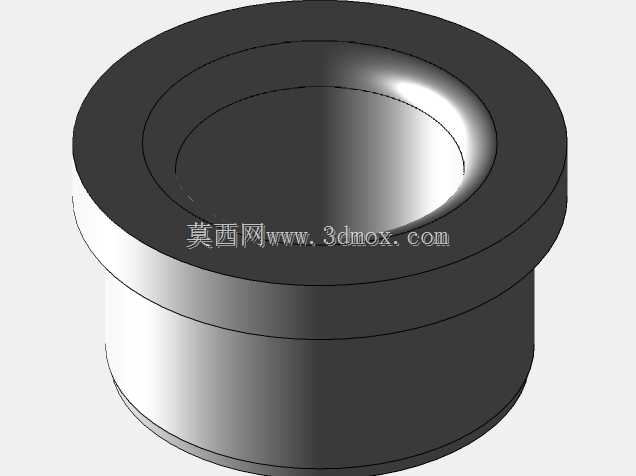

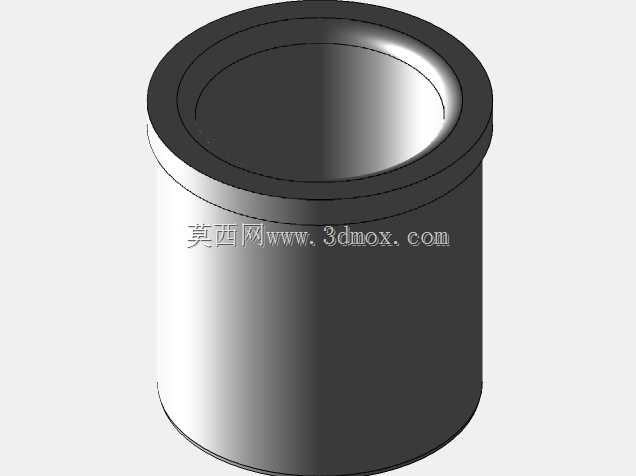

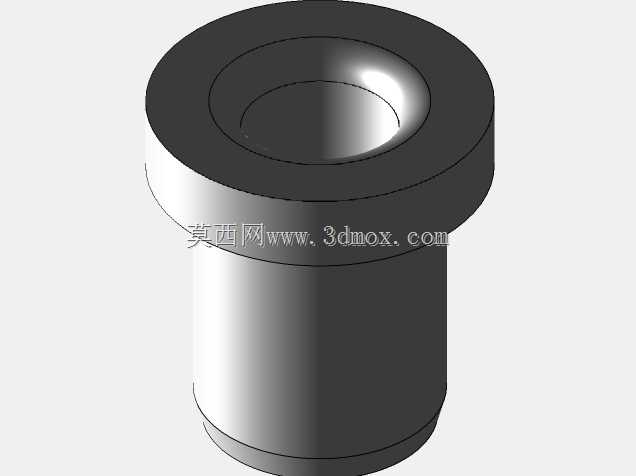

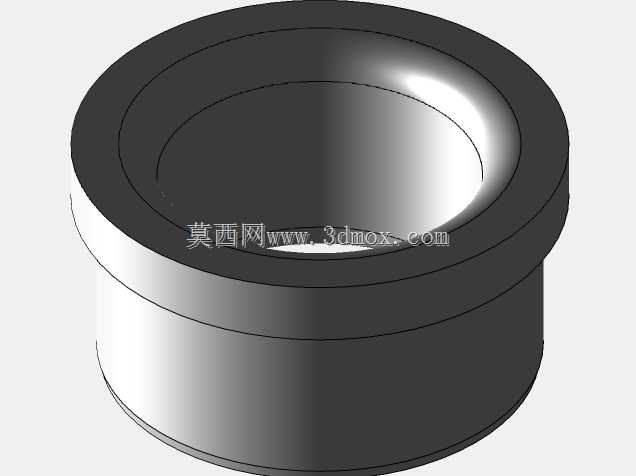

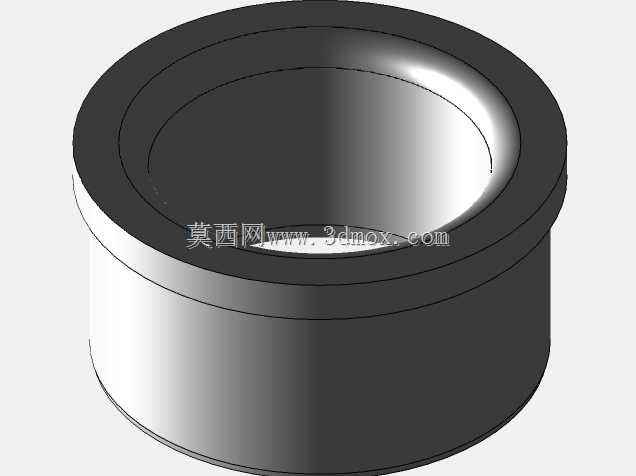

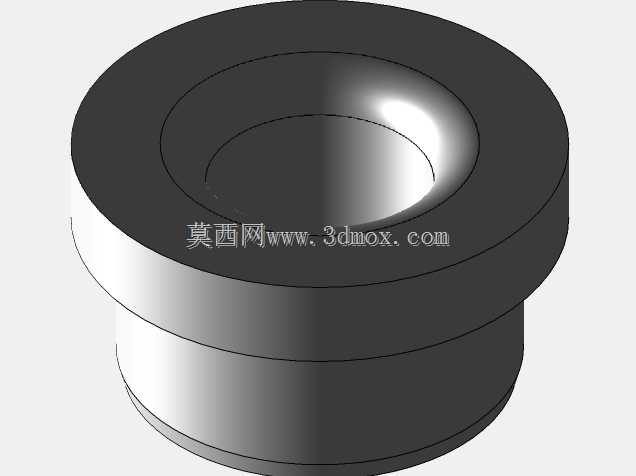

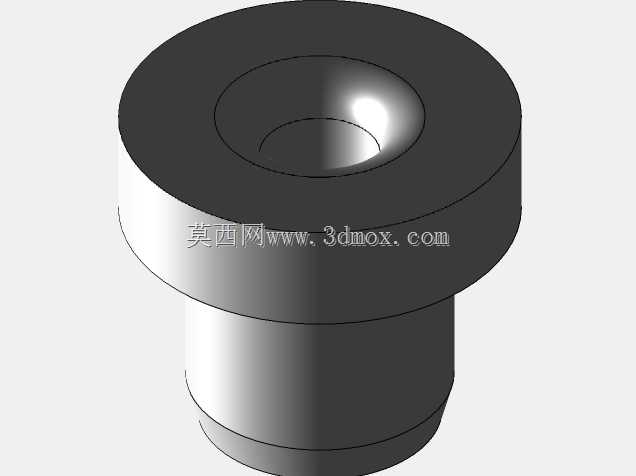

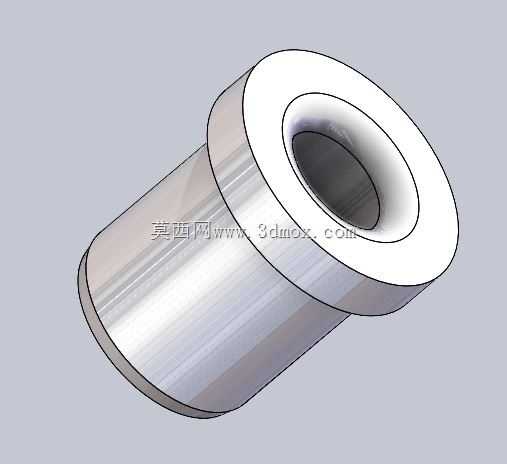

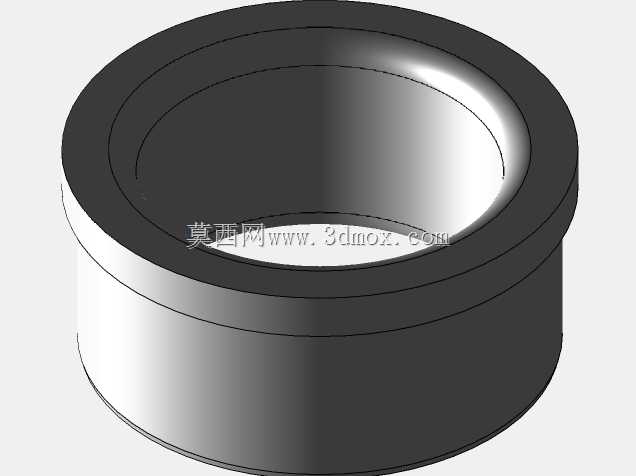

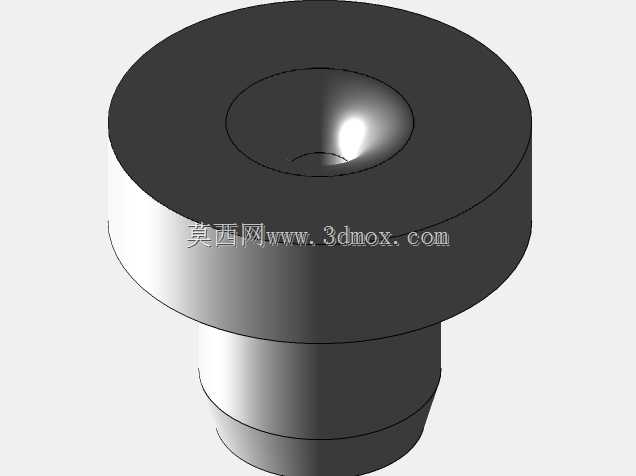

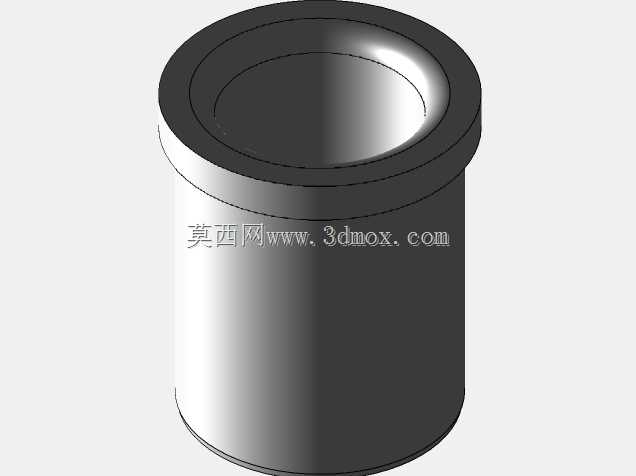

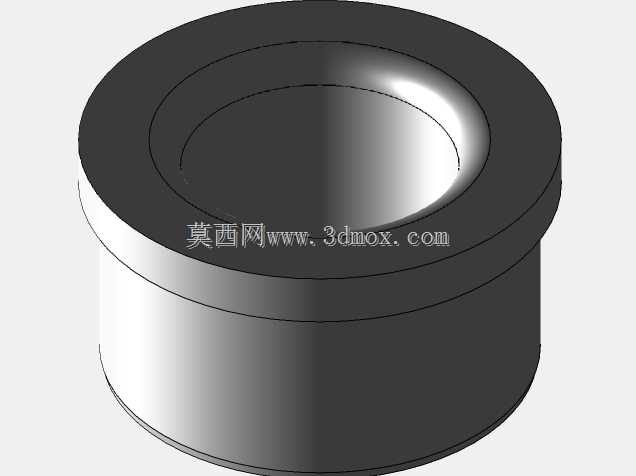

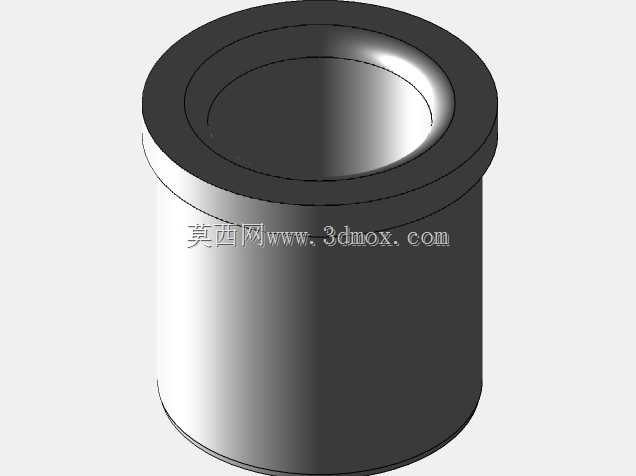

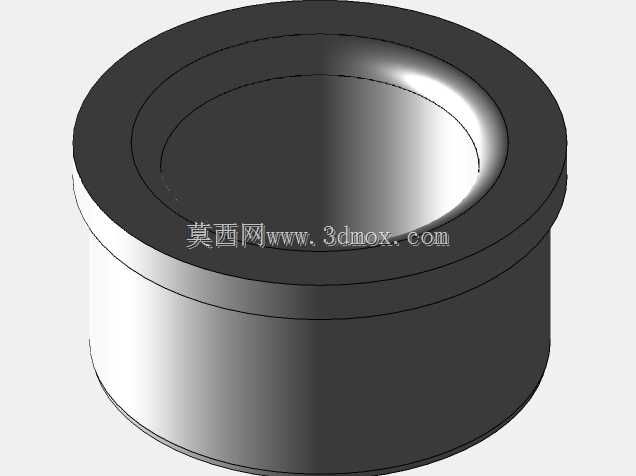

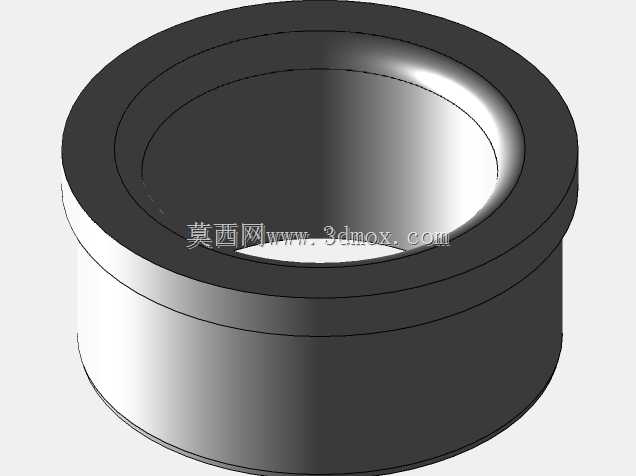

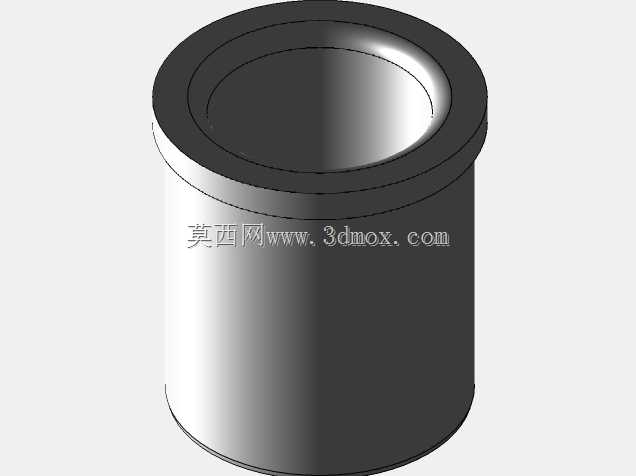

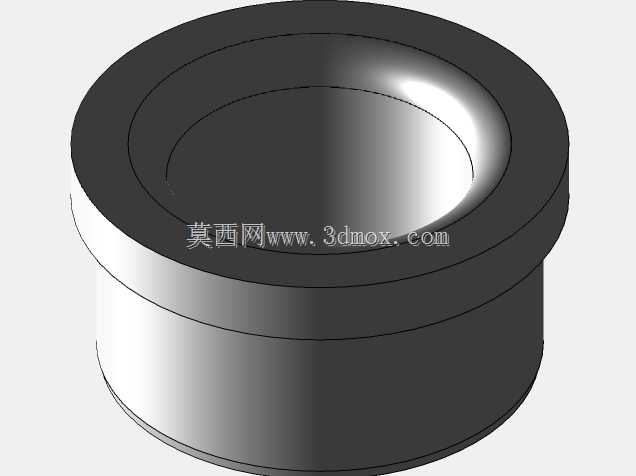

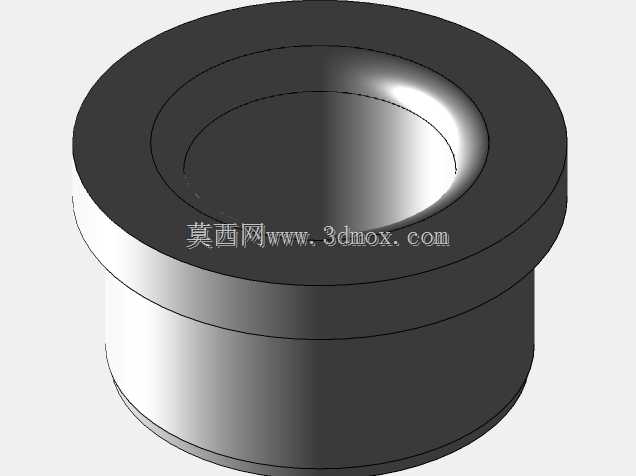

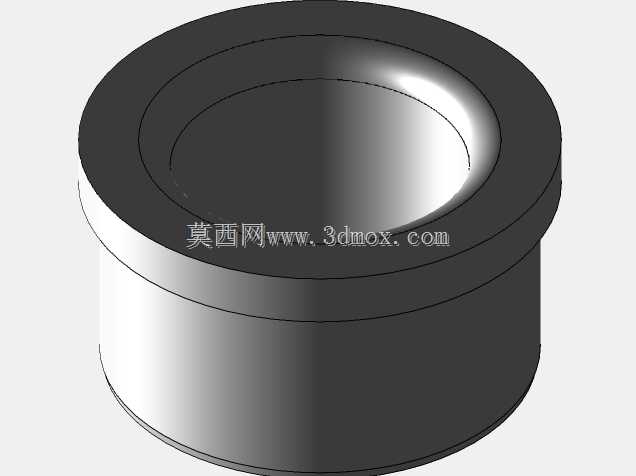

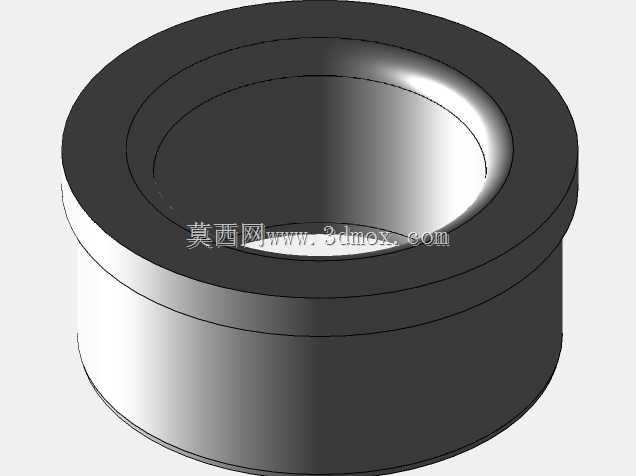

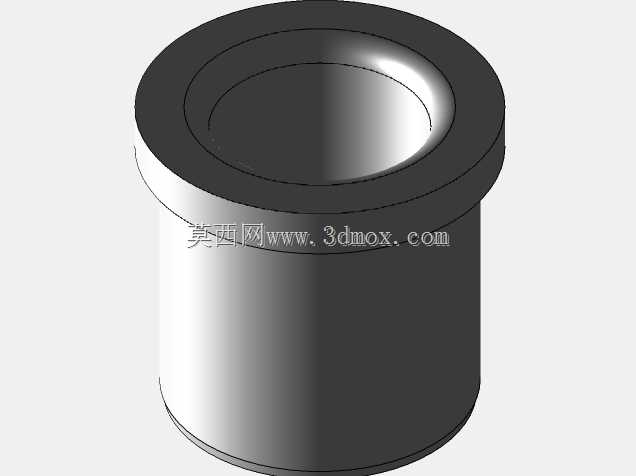

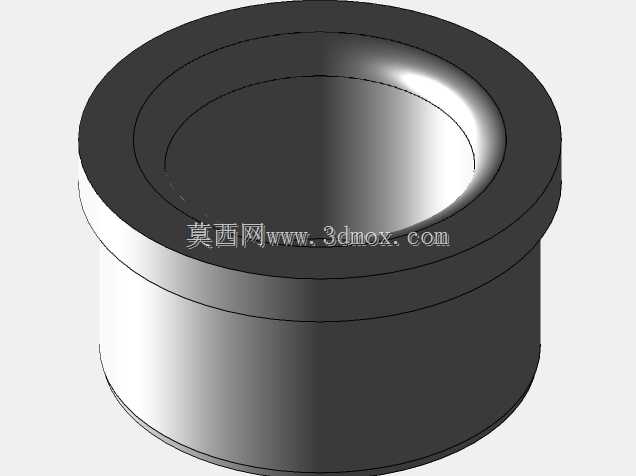

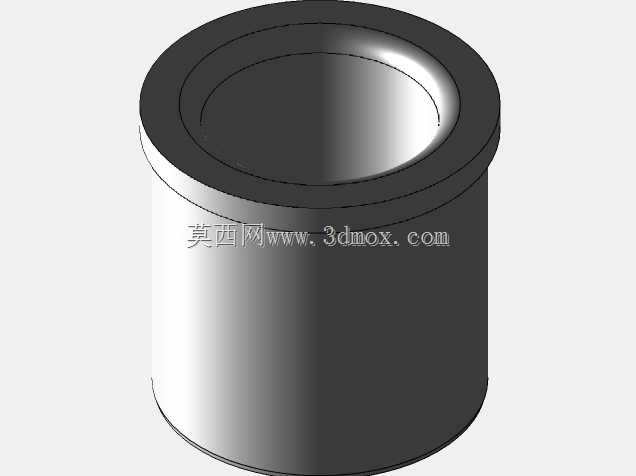

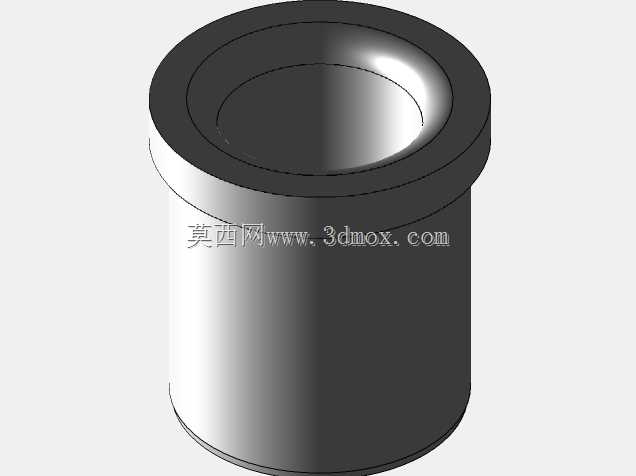

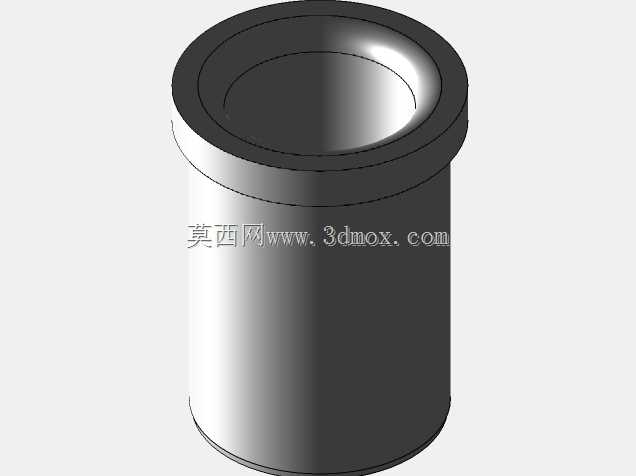

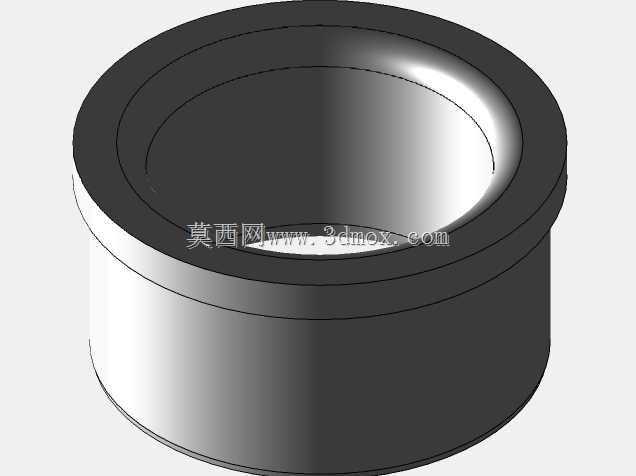

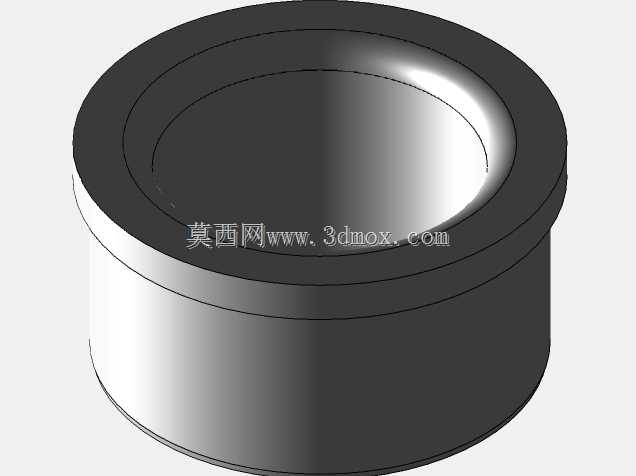

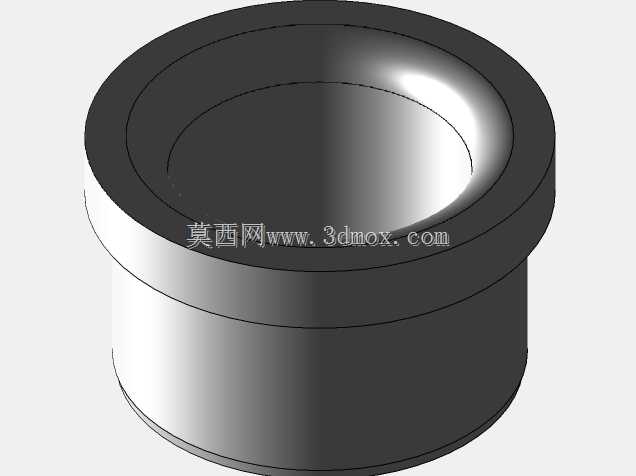

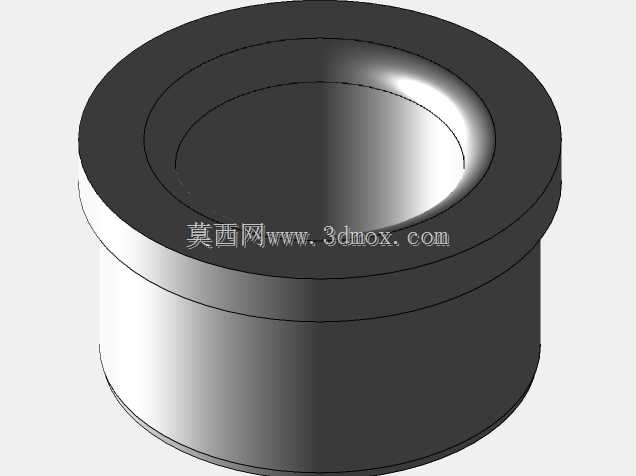

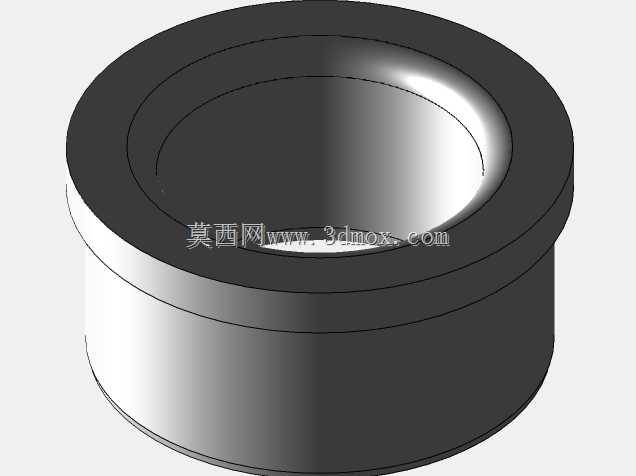

　　在流体压力调控系统的阀组设计中，这类嵌入式衬套结构是减压阀实现出口压力稳定输出的核心内件之一，常被集成在先导式或直动式减压阀的阀腔内部，承担节流降压、流道整流的关键作用。从结构形态来看，该零件采用阶梯轴式的同轴设计，上部为大直径圆盘状承压台肩，下部为小直径圆柱导向段，中心开设带圆弧过渡的内凹节流腔，整体无多余外伸结构，完全适配减压阀阀腔的内嵌安装空间。

　　实际工况应用中，这类衬套多安装在减压阀的进油侧或进气侧流道位置，上游高压流体首先进入衬套中心的内凹腔，通过腔壁的圆弧过渡结构完成第一次流束整理，避免高压流体直接冲击阀座密封面造成冲蚀磨损，随后流体通过衬套与阀芯配合形成的环形节流缝隙完成压力衰减，将上游高压调整为下游回路所需的稳定工作压力。在液压系统的泵站出口支路、气动系统的气源处理单元、工业供水的支管减压回路中，这类衬套都是决定减压阀调压精度与使用寿命的核心零件，相比直接在阀体上加工节流槽的结构，可拆换的衬套结构能大幅降低后期维护成本，当节流面出现冲蚀磨损时，仅需更换衬套即可恢复阀件性能，无需整体更换阀体。

　　从设计逻辑上看，该衬套的上部台肩外径与阀腔的内嵌沉孔为间隙配合，配合公差通常选取H7/g6等级，既保证安装时的同轴度定位，又避免热胀工况下出现卡滞；台肩的下端面为密封承压面，安装时与阀腔沉孔端面贴合，配合O型圈或金属密封垫实现上游高压腔与下游低压腔的静密封，防止流体从衬套外侧发生内泄。下部的导向圆柱段与阀芯的导向内孔形成滑动配合，为阀芯的上下位移提供径向支撑，避免阀芯在高压流体冲击下出现偏摆，保证节流缝隙的周向均匀度，这一设计直接决定了减压阀出口压力的稳定性——如果衬套导向段同轴度不足，阀芯运动时会出现卡滞或偏斜，导致节流缝隙周向大小不均，不仅会造成出口压力波动，还会引发局部流速过高产生的气蚀问题。

　　中心内凹腔的圆弧过渡设计是该零件的核心功能特征，不同于直角台阶的内孔结构，圆弧过渡能让高压流体进入节流区前实现平滑转向，减少流道内的涡流区产生，一方面降低流体通过时的压力损失，提升减压阀的调压效率，另一方面能避免涡流区携带的杂质颗粒对腔壁的冲蚀，延长衬套的使用寿命。在尺寸边界设计上，上部台肩的厚度需要满足承压强度要求，根据额定工作压力的不同，通常选取3-8mm的厚度范围，保证在最高工作压力下不会发生塑性变形；下部导向段的长度需要匹配阀芯的最大行程，通常比阀芯最大位移量长2-3mm，保证阀芯在全行程范围内都能得到有效导向；中心内凹腔的深度与直径则需要根据额定流量参数计算确定，过大会导致节流阻尼不足，减压阀调压响应变慢，过小则会造成节流压降过大，通流能力无法满足系统需求。

　　在实际选型匹配时，这类衬套的材质通常根据流体介质特性选取，液压油介质多采用锡青铜或轴承钢制作，利用材料的自润滑特性降低阀芯运动的摩擦阻力；水介质或腐蚀性气体介质则多采用304或316不锈钢制作，提升抗腐蚀与抗气蚀性能。安装时需要保证衬套台肩端面与阀腔沉孔的清洁度，避免杂质夹在密封面之间造成内泄，同时需要检查导向段的表面粗糙度，通常要求达到Ra0.8以下，减少阀芯滑动时的磨损量。在三维建模过程中，这类零件需要重点保证各段圆柱面的同轴度公差、台肩端面与轴线的垂直度公差，通常同轴度要求控制在0.02mm以内，垂直度控制在0.015mm以内，否则会直接影响后续装配后的阀件性能。
