抗冲击防护围栏结构优化设计方案

　　在厂区周界、市政道路隔离、物流仓储分区、停车场边界等场景中，金属围栏是最常用的硬质隔离防护设施，常规围栏多采用等截面直杆搭配上下横梁的结构，仅能满足日常隔离、低烈度碰撞的防护需求，一旦遭遇高速、大质量物体的正面撞击，很容易出现竖杆弯折、立柱脱落、整体结构溃散的问题，无法起到阻挡、缓冲的作用，甚至会因为结构碎裂产生飞溅金属件造成二次伤害。本次设计的围栏结构，核心针对大质量物体高速撞击的工况做结构优化，首先从材料选型上确定采用DD11热轧低碳钢材，这类材料具备较好的冷成型性能与延伸率，相比常规Q235材质，在大变形工况下不容易出现脆性断裂，能通过自身塑性变形吸收更多碰撞能量，适合做抗冲击类防护结构的基材。

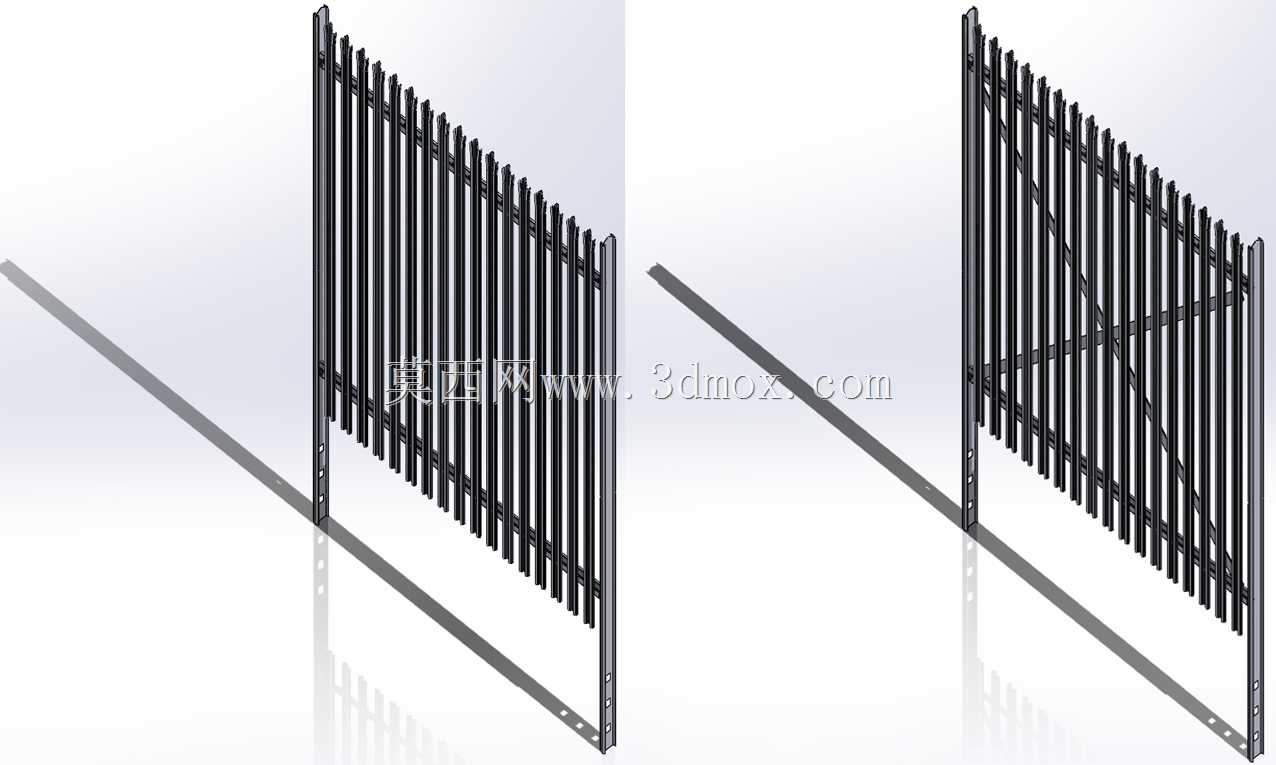

　　结构设计上没有沿用传统的等间距竖杆搭配上下横撑的布局，而是在围栏背面增设了斜向交叉加强筋，斜筋两端分别固定在相邻立柱的上下安装端，形成三角形稳定受力结构，当正面受到撞击载荷时，竖杆承受的径向冲击力会通过斜向筋快速分散到上下两个安装固定点，避免单根竖杆因为应力集中出现根部断裂的问题；同时竖杆的截面做了渐变优化，靠近安装根部的位置截面厚度更大，向顶端逐步过渡到常规厚度，匹配撞击时竖杆的弯矩分布规律，在不额外增加整体材料用量的前提下，提升根部的抗弯折能力。安装边界方面，围栏单组单元的宽度适配常规厂区隔离的3米模数，立柱底部采用预埋钢板搭配膨胀螺栓的固定方式，预埋钢板厚度不低于10mm，每个立柱配置4颗M16膨胀螺栓，安装时保证立柱垂直度偏差不超过千分之三，相邻围栏单元的拼接处设置共用立柱，避免拼接位置出现结构薄弱点；围栏整体高度为1.8米，竖杆间距控制在110mm，既满足防护隔离的间隙要求，也不会因为竖杆过密导致材料浪费。

　　针对8吨质量物体以48km/h速度正面撞击的极端工况，设计过程中重点验证了结构变形的传导路径：撞击点首先接触正面竖杆，竖杆产生初始弯曲变形将载荷传递到相邻竖杆与背部斜撑，斜撑将部分载荷分解为沿斜杆方向的拉力与压力，传递到两侧立柱的固定端，最终通过底部安装结构将载荷传导到地面基础，整个变形过程中结构不会出现瞬间溃散，而是通过可控的塑性变形逐步吸收碰撞动能，相比传统无斜撑的围栏结构，相同撞击工况下的最大变形量可降低40%以上，同时不会出现竖杆脱落、飞溅的问题。

　　实际应用中，这类加强型围栏可用于厂区主干道与生产区的隔离、停车场出入口的防撞隔离、物流园区装卸位的边界防护，也可用于市政道路中机动车道与非机动车道的硬隔离场景，安装时可根据实际防护等级需求，调整斜撑的截面尺寸与竖杆的壁厚，若用于更高烈度的防撞场景，可在竖杆正面增设横向缓冲肋板，进一步提升能量吸收能力；若仅用于普通行人隔离场景，可适当减小斜撑的型材规格，平衡防护性能与材料成本。结构建模过程中，所有型材的连接位置均做了圆角过渡处理，避免焊接位置出现应力集中，竖杆与横撑、斜撑的连接采用满焊工艺，焊脚高度不小于较薄焊件厚度的0.7倍，安装孔位均预留了2mm的安装调节余量，抵消现场施工时的基础施工误差，降低现场安装的调整难度。
