在传动系统的结构设计环节,轴类零件作为核心的扭矩传递与载荷承载构件,其力学性能直接决定整套设备的运行可靠性与服役寿命,尤其是在重载、交变载荷工况下,轴件的变形量、应力分布、应变响应是否处于设计许用范围内,是结构校核阶段必须完成的核心验证项。这个仿真分析模型围绕轴件的两类核心服役场景搭建,覆盖了工程中绝大多数轴类零件的受力工况,能够为不同材质轴件的选型、结构优化提供量化的仿真数据支撑。
从实际应用场景来看,一端固定另一端施加扭矩的静态工况,对应了大量固定安装类轴件的服役状态,比如减速机的输入输出轴、输送机的托辊轴、工装夹具的定位转轴,这类轴件在运行过程中转速稳定或者仅做小角度摆动,载荷方向与大小波动较小,静态分析能够精准捕捉轴件在额定扭矩下的最大变形位置、应力集中区域,尤其是轴肩、键槽、配合面等应力容易超限的位置,通过仿真结果可以提前调整圆角半径、配合过盈量,避免运行过程中出现静强度失效、塑性变形等问题。而动态Rpm加载的工况,则对应了高速旋转、载荷频繁波动的轴件应用场景,比如风力发电机的主轴、机床的主轴、汽车传动系统的半轴,这类轴件在运行过程中会承受交变扭矩、离心载荷甚至冲击载荷,动态分析能够还原不同转速下轴件的动态响应,包括共振风险、交变应力下的应变累积,为轴件的疲劳寿命核算提供基础数据。

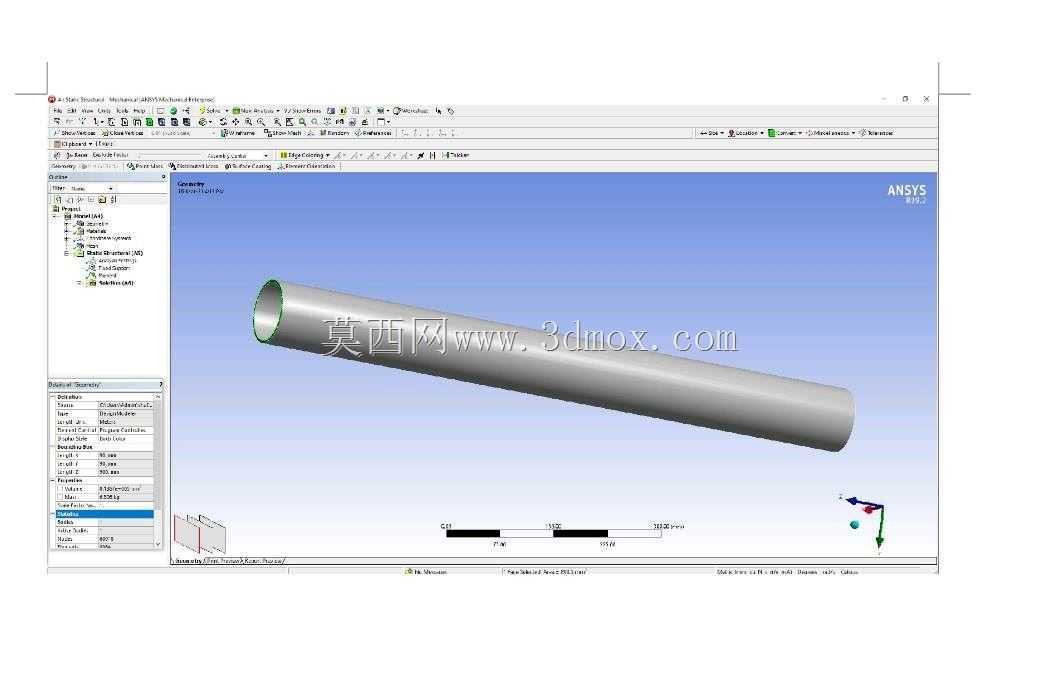

模型的设计思路完全贴合工程实际的校核流程,没有做过度的结构简化,保留了轴件的空心薄壁结构特征,能够准确还原空心轴的力学特性——相比实心轴,空心轴在同等重量下具备更高的扭转刚度,是轻量化传动设计中的常用结构形式,模型中完整保留了轴的内外径尺寸、端面的配合特征,在仿真边界条件设置上,固定端完全约束六个自由度,还原实际安装中轴承位、锁紧结构的约束效果,加载端的扭矩施加、转速加载完全贴合实际动力输入的作用位置,避免因为边界条件设置偏差导致仿真结果失真。

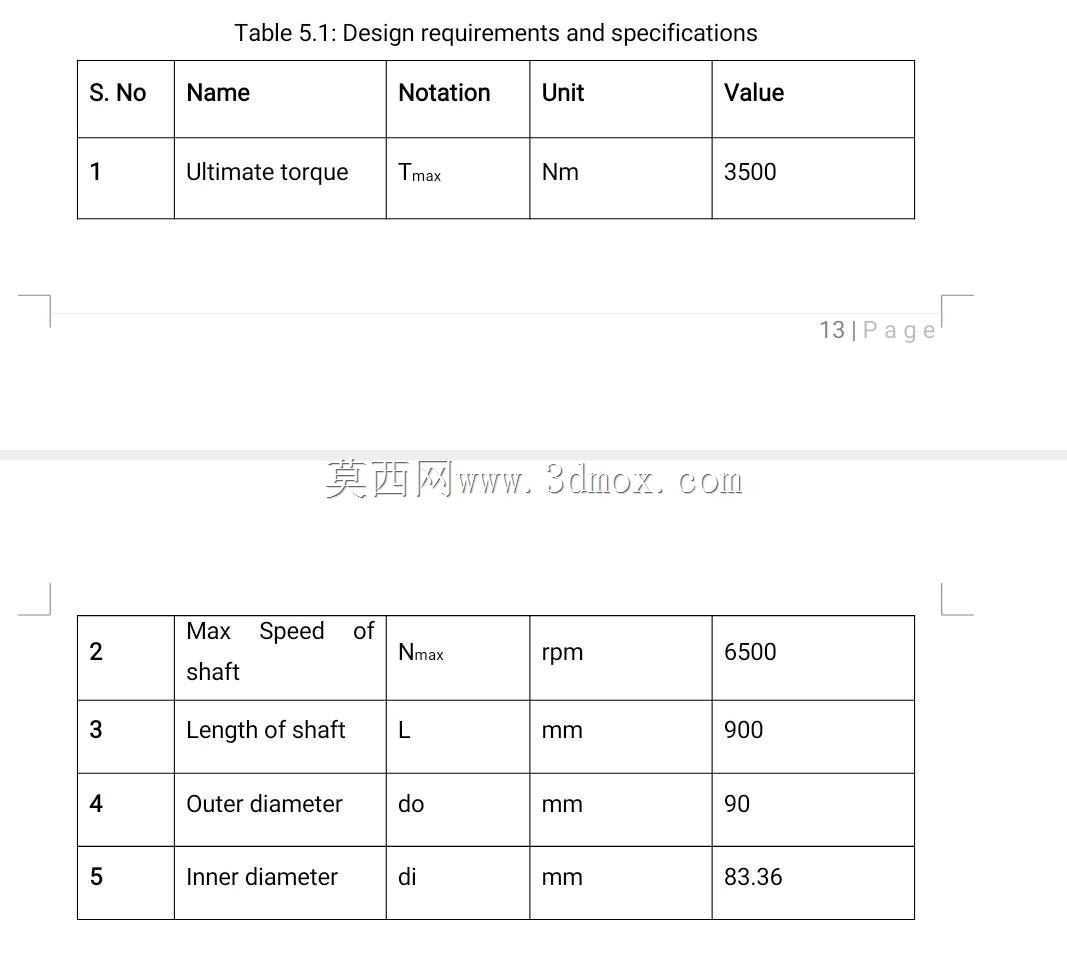

在外形尺寸与安装边界的还原上,模型严格按照常规传动空心轴的尺寸比例搭建,轴的长径比符合通用传动设计的规范范围,外圆面的粗糙度、同轴度相关的几何特征都做了对应保留,能够直接用于后续的配合件设计校核,比如和轴承、联轴器、传动轮的配合公差匹配,安装空间的干涉检查。针对三种不同复合材料的分析设置,模型预留了材质参数的调整接口,可以快速切换不同复合材料的弹性模量、泊松比、密度、屈服强度等参数,批量完成不同材质下的静动态性能对比,帮助设计人员在满足强度要求的前提下,选择重量更轻、成本更优的轴件材质,尤其是在新能源设备、航空航天传动等对重量敏感的应用场景,这类复合材料轴的性能仿真数据能够大幅缩短选型验证的周期。
从结构设计的实操角度来看,这类仿真模型的价值在于能够替代部分物理样机测试,在设计阶段就提前发现结构薄弱点,比如静态扭矩下轴的最大扭转变形是否超过配合件的允许范围,应力集中位置的最大应力是否低于材质的许用应力,动态加载下轴的临界转速是否避开设备的额定工作转速区间,避免运行过程中出现共振问题。很多一线结构设计人员在做轴类零件设计时,往往容易忽略动态工况下的应变响应,只做静态强度校核,导致设备在高速运行时出现振动过大、轴件过早疲劳断裂的问题,这个模型同时覆盖静动态两类工况,能够帮助设计人员建立更完整的轴件校核逻辑,减少设计迭代次数,缩短产品的研发周期。模型的结构特征也兼顾了后续加工工艺的校核需求,空心轴的壁厚均匀性、端面的加工余量特征都有体现,可以直接对接后续的工艺仿真环节,验证加工过程中的变形风险。
