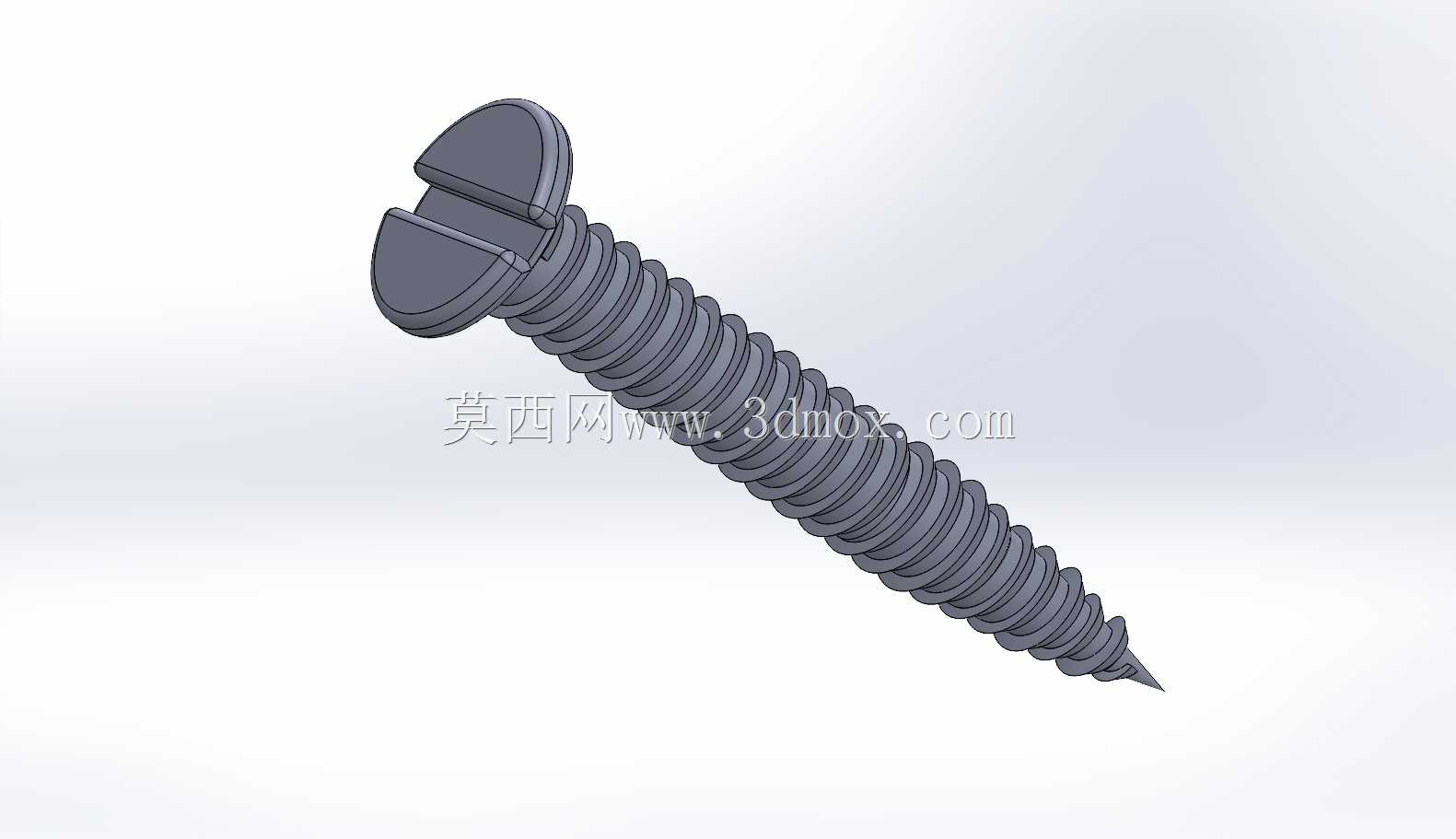

开槽沉头自攻螺钉三维结构设计

　　日常做结构设计时，这类开槽沉头自攻螺钉是薄板连接场景里绕不开的基础紧固件，很多新手建模时容易忽略它的实际安装边界，只照着标准画个外形就完事，真到装配环节经常出现沉头孔深度不匹配、拧入后头部突出板面、螺纹旋合长度不足导致连接失效的问题。先从应用场景说起，这类螺钉多用于厚度1-3mm的冷轧钢板、硬质塑料板、薄铝板的无预攻丝连接，比如电器外壳组装、小型钣金机柜拼接、塑料壳体的合页固定、装饰面板的免螺母安装场景，不需要提前攻内螺纹，靠螺钉自身的螺纹牙型在被连接件上挤压出匹配的内螺纹，装配效率比机螺钉加螺母的组合高不少，适合批量装配的流水线作业。

　　从结构设计逻辑来看，沉头的设计核心是让螺钉头部完全沉入被连接件的沉孔内，保证安装后板面无突出结构，不会剐蹭周边部件或者操作人员，头部的一字开槽是适配最通用的一字螺丝刀，在空间狭小、电动工具无法伸入的装配场景下，手动工具就能完成拧紧作业，不需要配套特殊批头，现场维修的适配性更强。螺杆部分的螺纹是自攻专用牙型，牙距比普通机螺钉更大，牙山角度更锐利，拧入时能顺畅切削或挤压被连接件材料形成啮合螺纹，尖端的导向锥段长度经过匹配设计，能在拧入初期快速定位，不会出现打滑偏斜的问题，避免装配时孔位被打歪。

　　建模时需要重点把控几个尺寸边界：首先是头部的锥角，常规沉头螺钉的头部锥角为90度，对应的被连接件上的沉孔锥角必须略大于这个数值，一般取90-92度，才能保证螺钉拧紧后头部锥面和沉孔锥面完全贴合，不会出现头部悬空、拧紧后板面凹陷的问题；其次是头部直径和厚度，要匹配对应公称直径的标准尺寸，比如常用的M3规格，头部直径控制在5.3-5.5mm之间，头部厚度控制在1.65-1.8mm之间，沉孔的深度要比头部厚度大0.1-0.2mm，预留出装配公差，避免头部突出。螺杆部分的螺纹大径、中径、小径要严格对应自攻螺钉的标准公差，牙顶的圆角不能过大，否则会降低切削能力，拧入时需要的扭矩过大，容易导致螺钉槽口打滑或者螺杆断裂；尖端的导向部分长度一般取2-3个牙距，端部做小圆弧过渡，避免尖端过于尖锐在运输、装配过程中划伤操作人员或者损坏周边线缆。

　　实际选型时还要注意安装边界：如果是连接塑料件，螺杆的旋合长度要大于公称直径的2.5倍，避免塑料件螺纹牙被拉脱；如果是连接薄钢板，旋合长度不小于公称直径的1.5倍，钢板背面如果没有空间突出螺杆，要提前计算螺杆总长度，保证拧入后螺杆尖端不超出被连接件背面，避免干涉其他部件。开槽的宽度和深度也要匹配标准一字批头的尺寸，槽口过浅会导致拧紧时批头容易滑出，槽口过深会降低头部的结构强度，拧紧时容易出现头部开裂的问题。另外建模时要注意螺纹收尾的部分，不能把螺纹直接画到头部下方，要留出1-2个牙距的无螺纹圆柱段，避免螺钉拧到底时螺纹末端和沉孔底部干涉，导致无法拧紧到位。很多新手建模时会把整个螺杆都画上螺纹，实际装配时就会发现螺钉无法完全沉到沉孔里，就是忽略了这个收尾段的设计。还有头部和螺杆连接的过渡位置，要做小半径的圆角过渡，避免应力集中，在螺钉承受拉力时从头部和螺杆的连接处断裂，尤其是在经常需要拆卸的连接位置，这个过渡圆角的作用非常明显，能大幅提升螺钉的重复使用次数。
