便携式手持电动切管工具三维设计

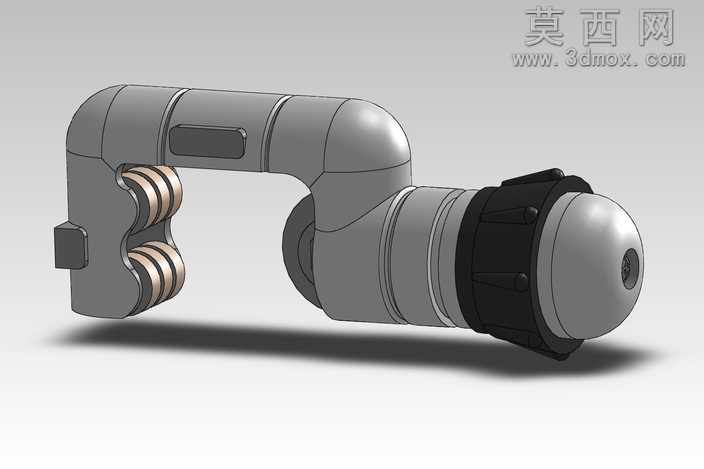

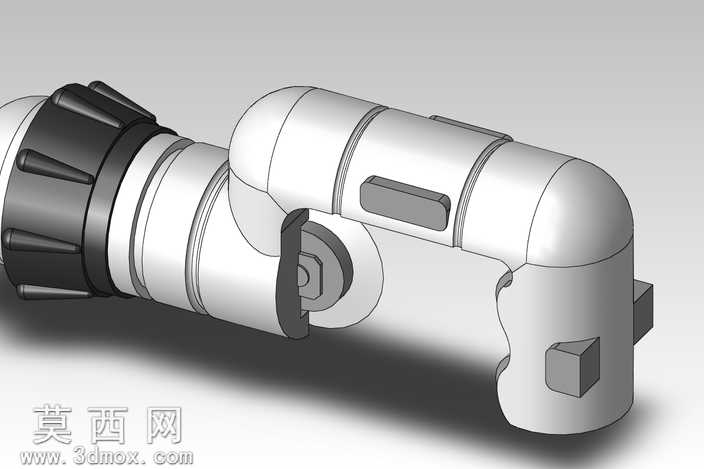

本款手持电动切管工具的三维建模过程，首先从功能结构拆解入手，将整体划分为握持驱动段、弯臂连接段、切割执行段三个核心模块，在三维软件中先完成各部件的基准草图绘制，以实际管材切割的作业半径、握持人体工学尺寸为约束，确定各段的轮廓参数。建模阶段优先构建内部传动结构的骨架模型，明确电机输出轴、传动齿轮组、切割滚轮组的装配位置关系，再逐步生成外部壳体的实体特征，对握持区域做曲面圆角过渡处理，贴合手掌握持的弧度需求，同时在壳体表面预留防滑纹理的凹陷特征，兼顾使用时的防滑性能与外观整体性。材质渲染环节，针对不同部件做差异化材质赋予：驱动段的握持外壳采用哑光工程塑料材质，调整粗糙度参数模拟磨砂防滑的触感；弯臂连接部分采用深灰色硬质合金材质，添加细微的金属颗粒纹理体现结构强度；切割执行端的锁紧结构采用黑色耐磨橡胶与亮面金属搭配，切割滚轮组做铜色金属镀层效果，还原金属切削部件的质感，同时在滚轮接触面添加细微的磨损纹理，增强模型的真实感。结构设计上，弯臂的C型开口尺寸适配常见家装、水暖施工的小管径管材，双滚轮组的排布可以在切割时抱紧管材外壁，避免切割过程中管材偏移，驱动端与弯臂的连接结构做了加强筋处理，保证作业时的结构刚性，不会因受力产生形变。整体建模过程严格遵循实际加工的装配逻辑，所有部件的配合间隙都参照五金工具的行业公差标准设置，既保证模型外观的还原度，也能清晰呈现内部传动与外部作业的完整结构关系，渲染阶段采用柔和的影棚布光，突出各部件的材质差异与结构轮廓，让整体模型的视觉呈现兼具工业设计的严谨感与手持工具的实用属性。
