非圆异形啮合齿轮传动结构设计

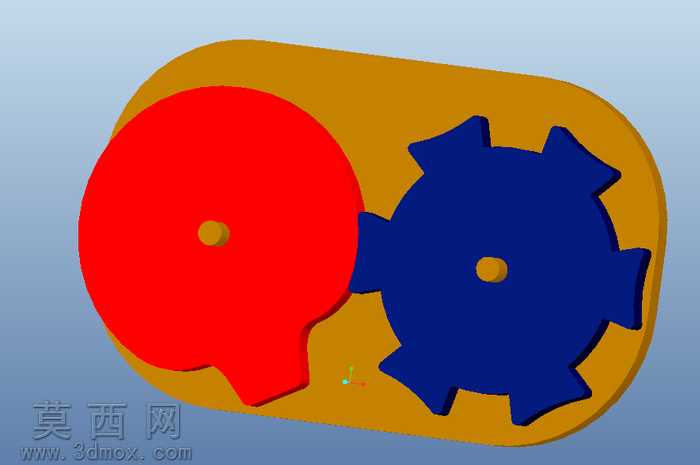

本作品为非圆异形啮合齿轮传动结构的三维建模设计，采用三维建模软件完成全参数化的结构搭建，首先针对非圆齿轮的传动特性进行前期设计推演，确定两个啮合轮体的轮廓曲线参数，区别于常规圆形齿轮的定传动比特性，该组异形齿轮可实现特定规律的变传动比输出，适配特殊工况下的间歇或变速传动需求。建模过程中首先绘制两个轮体的基准轮廓，红色轮体采用单凸齿的非圆轮廓设计，蓝色轮体对应设计六处啮合齿槽，确保轮体转动过程中齿形与齿槽可精准啮合无卡滞，同时完成中心安装孔的参数化设计，预留标准轴系装配的配合尺寸。模型材质渲染阶段，对两个轮体分别赋予高饱和度的红、蓝哑光塑料材质，安装底座采用暖橙色哑光工程塑料材质，背景设置为浅蓝渐变的中性展示背景，通过柔和的环境光打亮模型轮廓，清晰呈现轮体的齿形结构与啮合位置关系，同时在模型角落添加三维坐标系标识，明确模型的空间装配方位。结构设计上，两个异形轮体均通过中心孔定位安装在橙色底座上，轮体与底座之间预留合理的转动间隙，确保传动过程中轮体不会与底座发生摩擦干涉，齿形啮合处的间隙经过参数校核，既保证传动过程中无背隙过大的问题，也避免齿形过盈导致的转动卡滞。设计思路围绕特殊传动场景的需求展开，摒弃常规圆形齿轮的定传动比局限，通过非对称的异形齿廓设计，实现单周期内的特定转速变化输出，可应用于小型自动化设备的间歇送料、特种玩具的动作传动等场景，建模过程中所有尺寸均经过啮合运动仿真校核，确保轮体转动360度范围内全程可顺畅啮合，无传动死点，整体模型结构简洁明了，直观展现了非圆齿轮的啮合原理与结构特点，可作为机械原理教学演示、非标传动结构设计的参考模型使用。
