工程机械挖掘机前端作业铲斗结构设计

　　作为挖掘机械直接接触作业介质的核心执行部件，铲斗的结构合理性直接决定整机作业效率、能耗表现与易损件更换周期，在土方开挖、矿山剥离、基建场地平整、河道清淤等不同工况场景下，铲斗的结构参数、材质选型、安装匹配度都需要对应调整，不能用通用结构覆盖所有作业需求。从实际作业逻辑来看，铲斗在工作循环中需要完成插入料堆、兜取物料、举升回转、卸料复位四个核心动作，插入阶段斗齿首先接触作业面，需要克服物料的切入阻力，这就要求斗齿的排布角度、刃口倾斜度与斗体的切入角形成匹配，常规土方作业场景下，斗刃的切削角控制在合理区间时，既能降低插入阻力减少液压系统负载，也能避免斗体底板过早磨损。

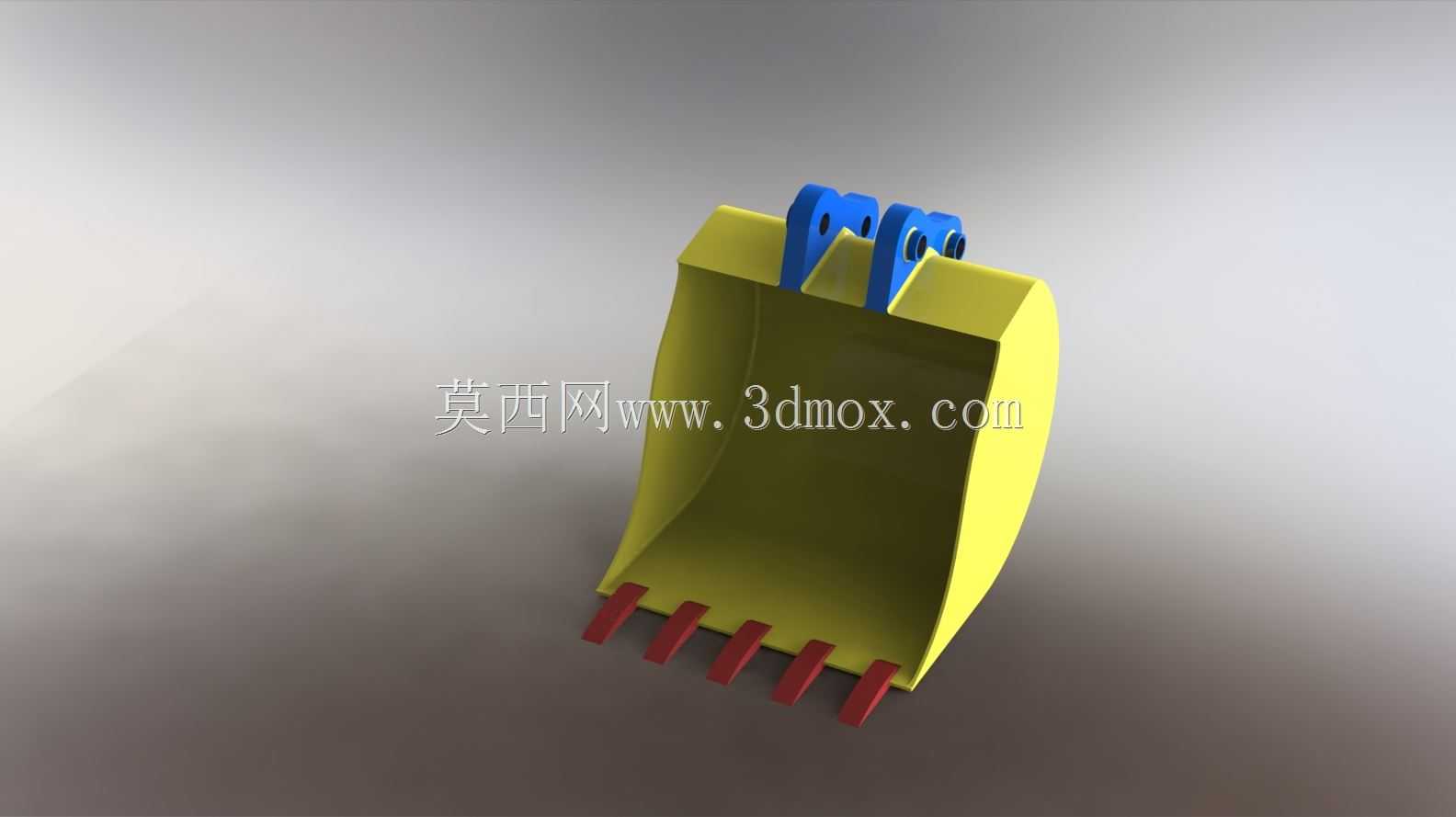

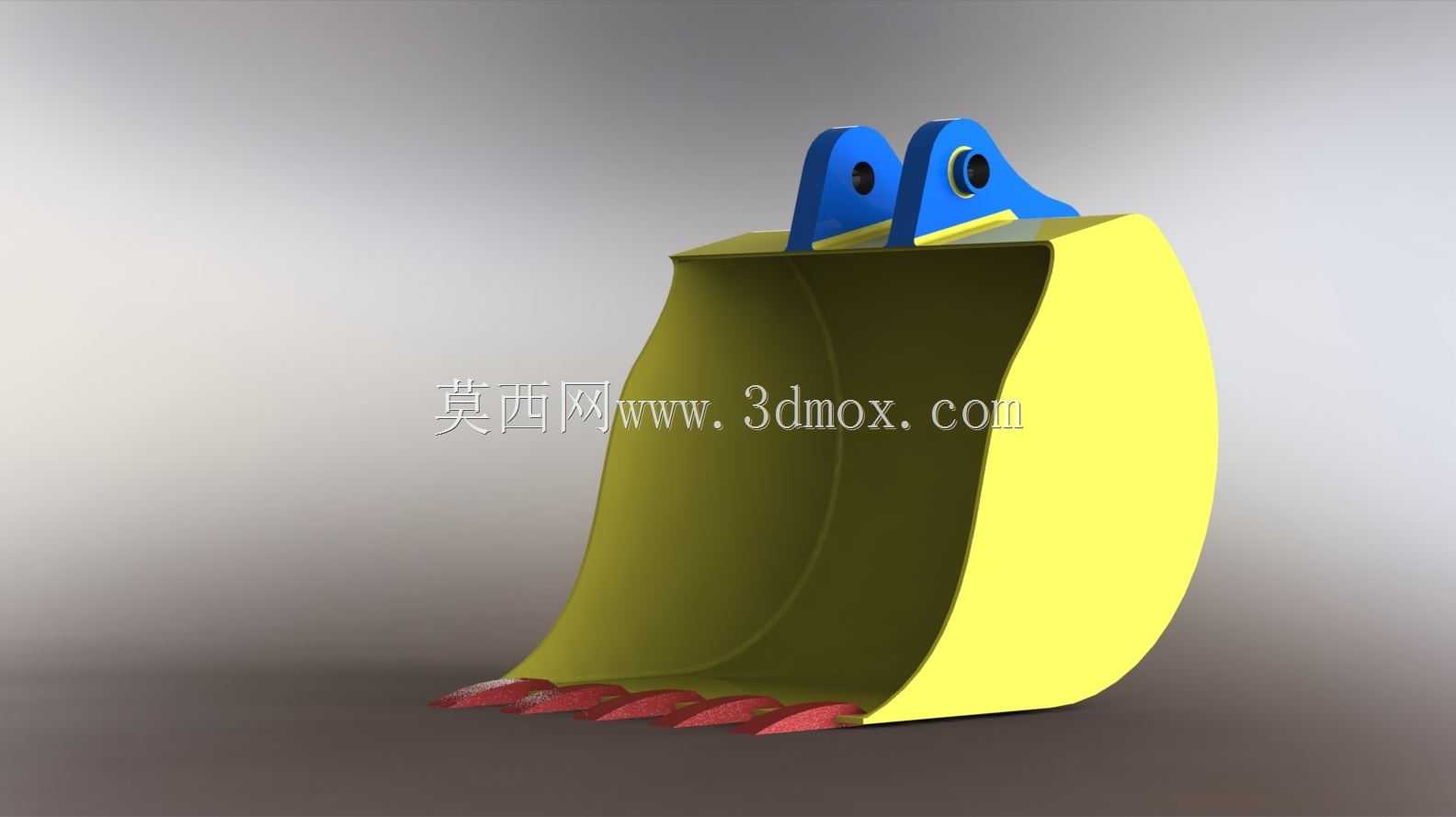

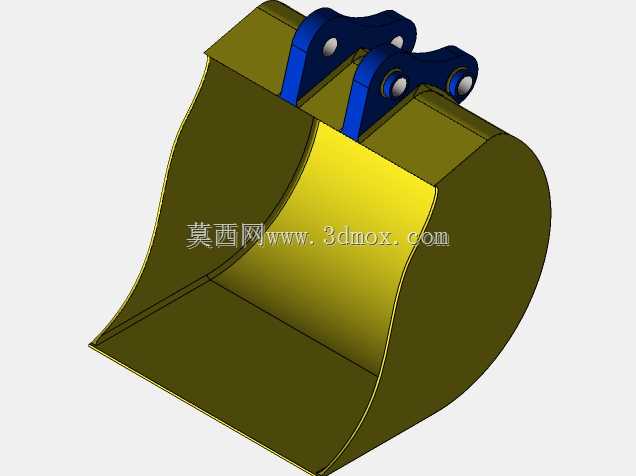

　　本次设计的铲斗结构，斗体采用弧形过渡的容腔设计，侧壁与底板的圆弧衔接没有直角死角，一方面能减少物料粘附在斗腔内部的概率，尤其是在黏土、湿土作业场景下，流畅的弧面可以让卸料更彻底，减少无效负载；另一方面弧形结构能分散作业过程中的冲击载荷，避免直角位置出现应力集中导致的焊缝开裂问题。斗体上部的两个安装耳板是与斗杆、连杆连接的核心受力部位，耳板的孔位同轴度、板厚选型、加强筋排布都经过受力校核，安装孔的中心距严格匹配对应吨位挖掘机的连杆安装尺寸，安装边界上预留了销轴装配的间隙，同时耳板内侧焊接了耐磨衬套的安装位，避免作业过程中销轴直接磨损耳板本体，降低后期维护成本。斗齿部分采用分体式安装结构，每个斗齿通过卡销固定在斗唇的齿座上，单个斗齿磨损后可以单独更换，不需要整体切割斗唇，日常维护效率更高；斗齿的排布采用等间距布局，最外侧的斗齿略突出于侧刃板，作业时可以先切开作业面的侧边，减少侧刃板的直接摩擦，延长侧刃的使用寿命。从安装适配维度来看，该铲斗对应中小吨位挖掘机的安装接口，耳板的开档尺寸、销轴孔径、连杆连接位的铰接点距离都符合常规机型的安装规范，不需要额外改装即可直接换装，斗体的宽度、斗容参数匹配对应机型的举升负载能力，不会因为斗容过大导致整机倾翻力矩超标，也不会因为斗容过小造成作业效率浪费。

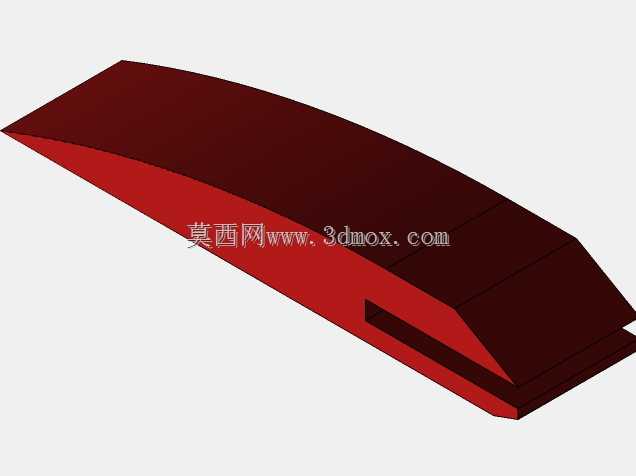

　　在结构强度设计上，斗体底板外侧焊接了耐磨补强板，侧刃位置加装了侧护板，这些易磨损部位的补强结构都采用可更换设计，磨损到限后可以直接切割更换补强板，不需要更换整个斗体主体结构，大幅降低全生命周期的使用成本。实际作业过程中，铲斗不仅要承受垂直方向的挖掘阻力，还要承受偏载、冲击等复杂载荷，比如在挖掘石块、硬质冻土时，瞬间的冲击载荷会通过斗体传递到铰接点，因此在耳板与斗体顶板的连接位置，设计了多道加强筋分散载荷，避免耳板根部出现焊缝撕裂的问题；斗体的侧壁采用上宽下窄的渐变结构，既保证了上部铰接位置的结构强度，也能减少斗体插入料堆时的侧壁摩擦阻力。

　　针对不同作业场景的适配性，该结构的铲斗更适合土方、沙砾、松散物料的作业场景，斗腔的弧面设计让物料在举升过程中不会从斗口洒落，卸料时斗体翻转到对应角度后物料可以依靠自重完全滑出，不会出现粘斗堵料的情况。从三维建模的角度来看，整个结构的建模过程优先保证各铰接点的位置精度，所有焊接坡口、安装孔位、配合面的尺寸都严格按照实际加工工艺要求设计，没有出现无法落地的工艺死角，比如耳板与斗体的焊接位置预留了足够的焊接操作空间，耐磨板的安装位置没有和其他部件出现运动干涉，斗体在整个挖掘翻转的运动行程中，不会和斗杆、连杆、油缸部件发生碰撞，完全满足实际装配与作业的运动边界要求。
