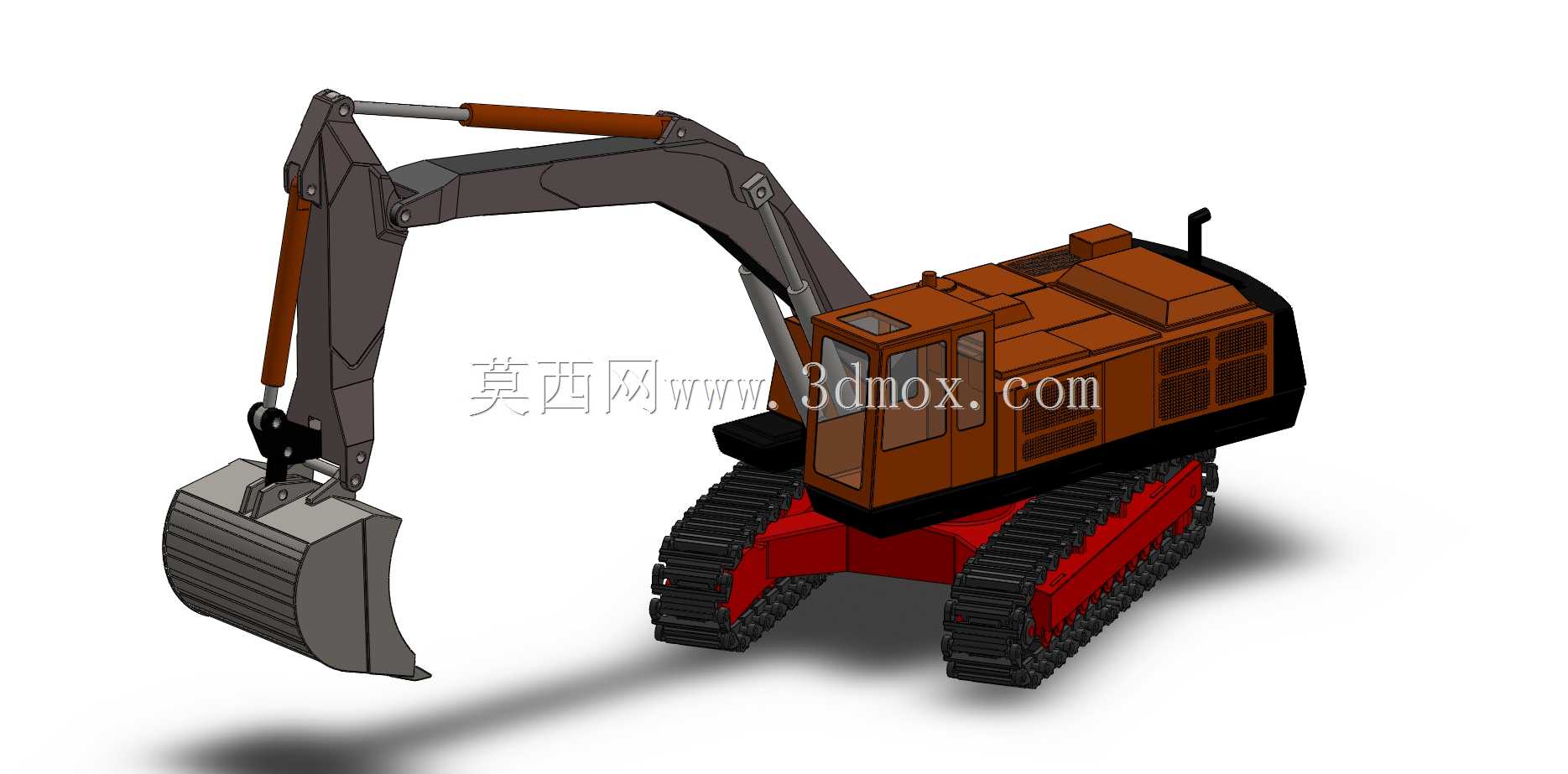

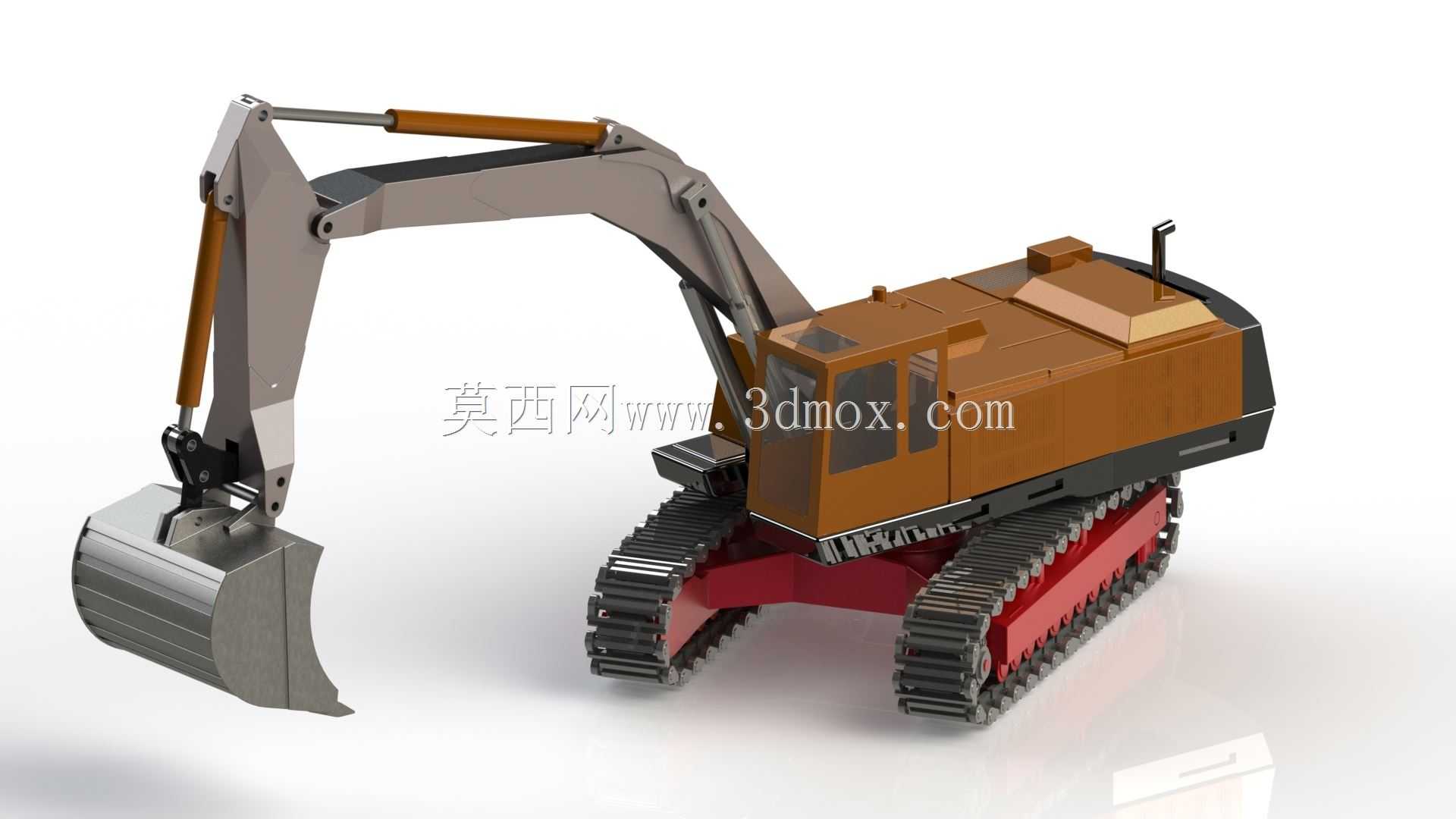

沃尔沃履带式挖掘机械三维结构设计

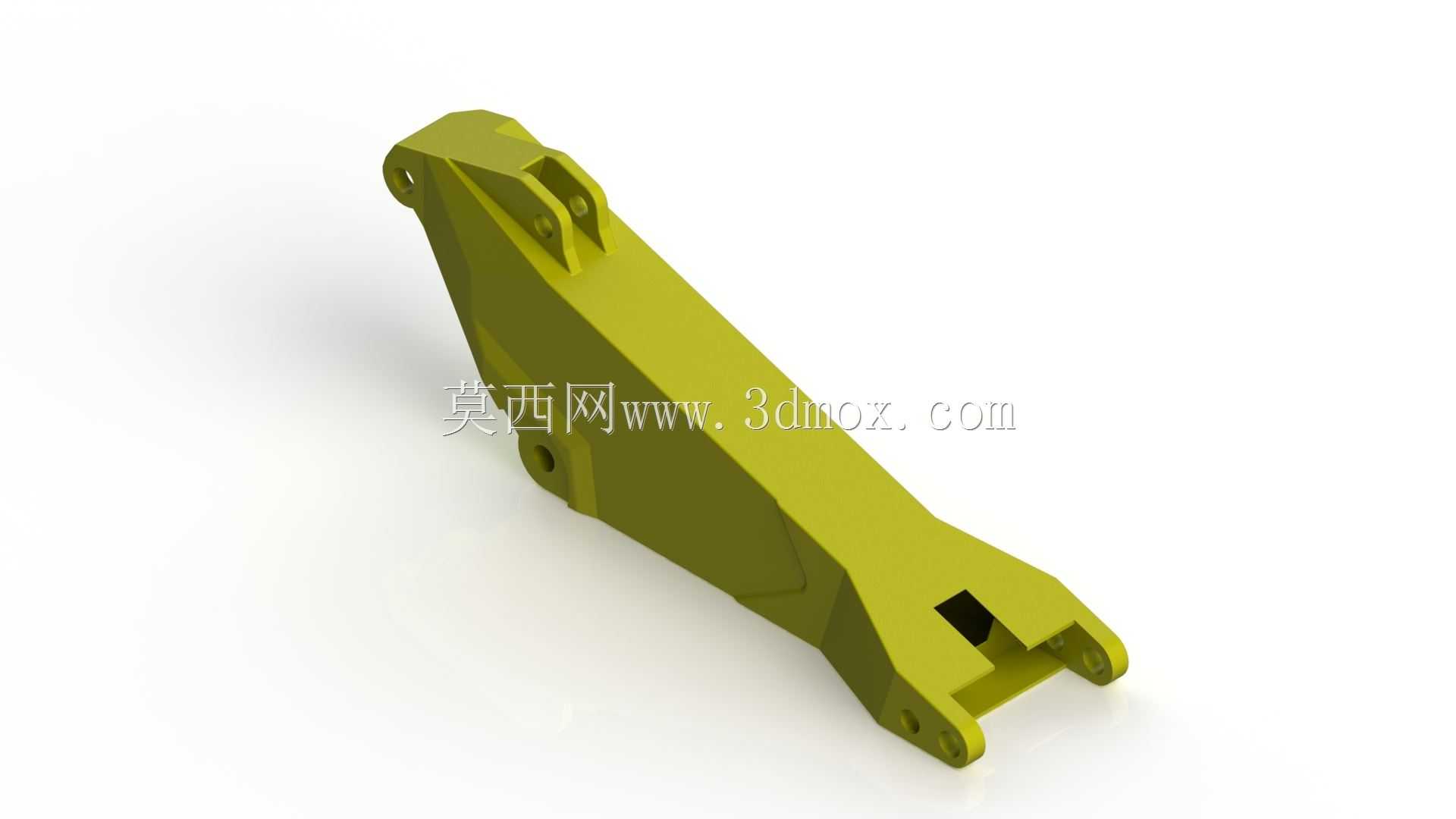

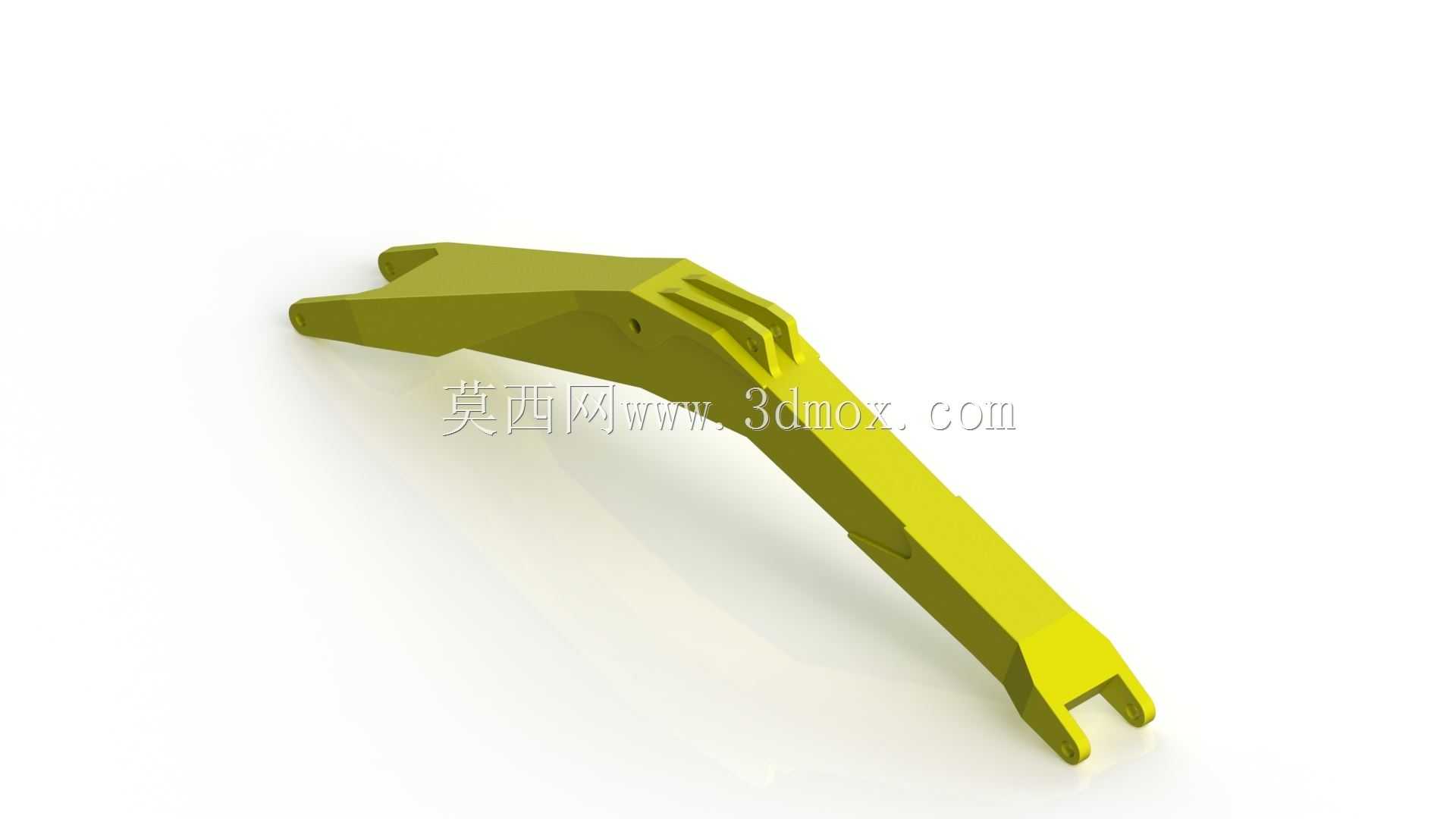

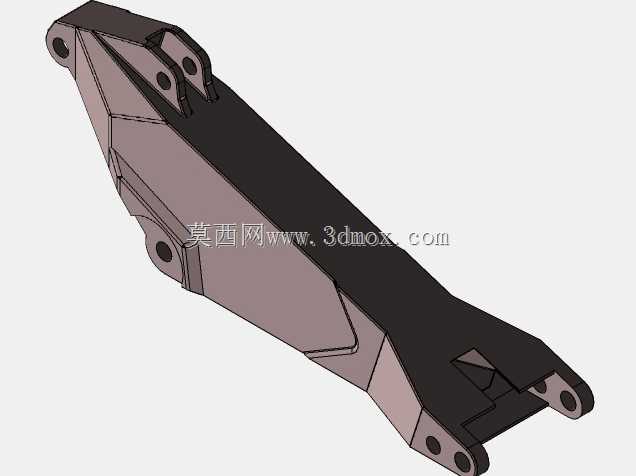

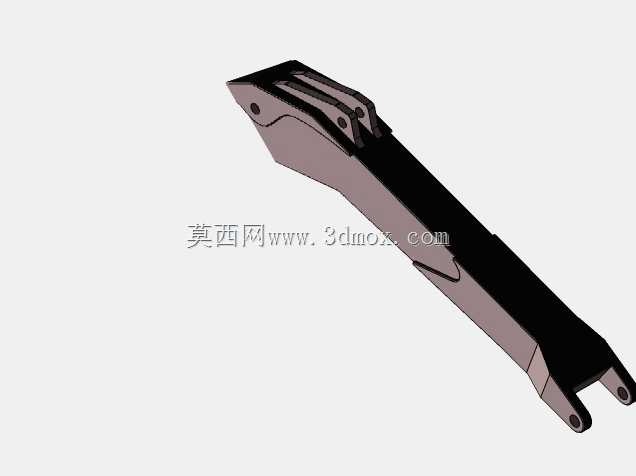

　　在土方作业、矿山剥离、市政管网开挖、基建场地平整这类工况里，履带式挖掘机始终是核心作业装备，这次完成的沃尔沃挖掘机三维结构设计，完全围绕实际工地作业的边界条件搭建，没有做脱离工程实际的夸张造型。先从作业场景的适配逻辑说起，城市管网施工时作业空间狭窄，周边常有已建管线、临时围挡，设计时特意控制了上部转台的回转半径，避免回转过程中碰撞周边障碍物；矿山重载作业时设备需要承受持续的冲击载荷，所以动臂、斗杆的铰接点位置做了应力分散处理，每个铰接孔的周边都做了加厚凸台，匹配实际作业中频繁承受交变载荷的受力需求。

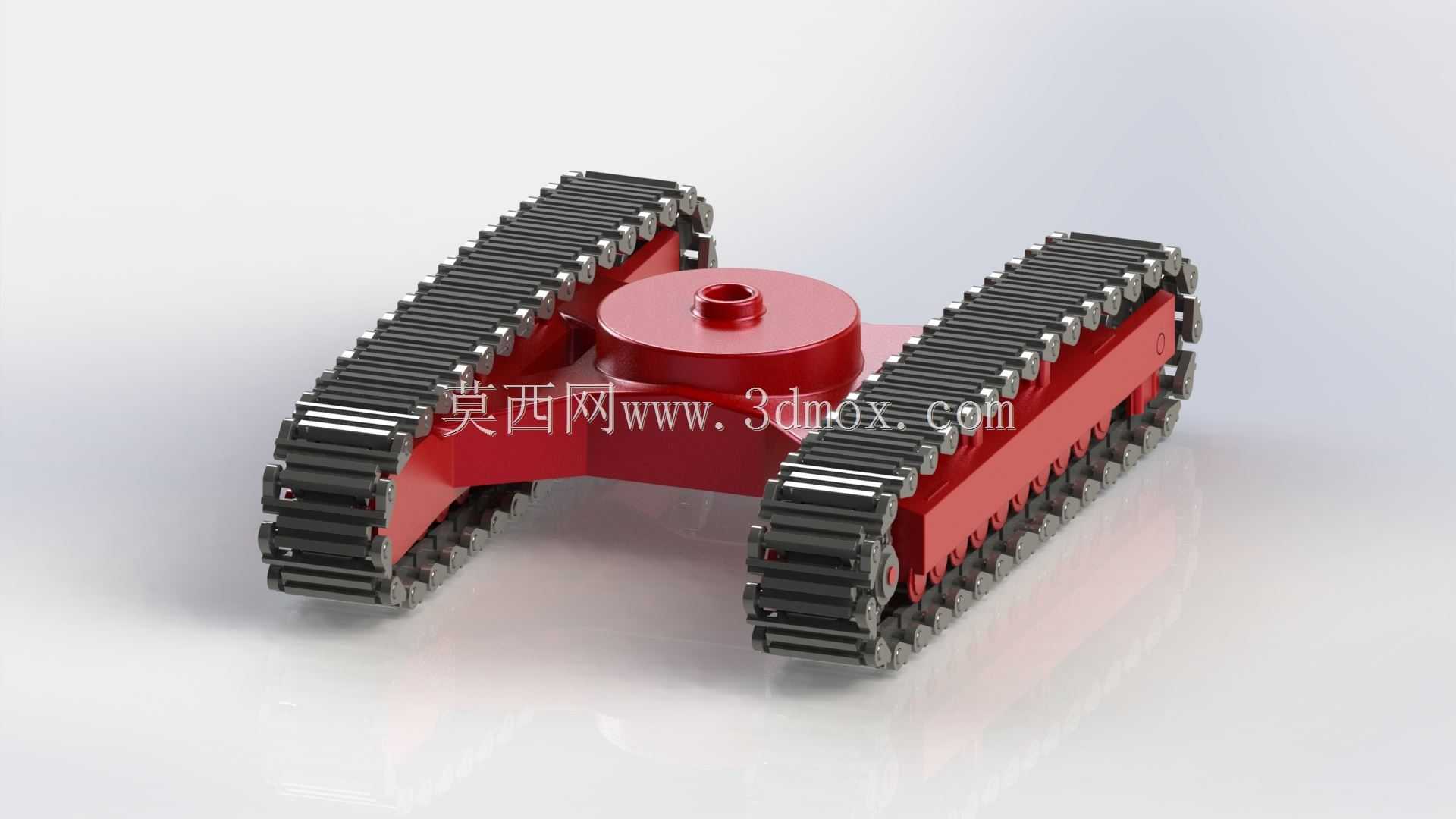

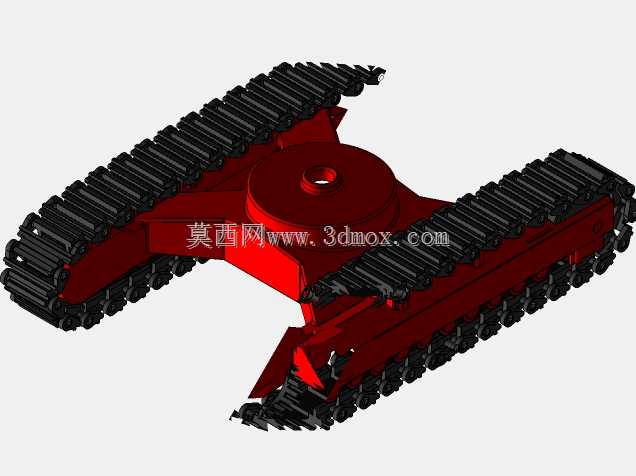

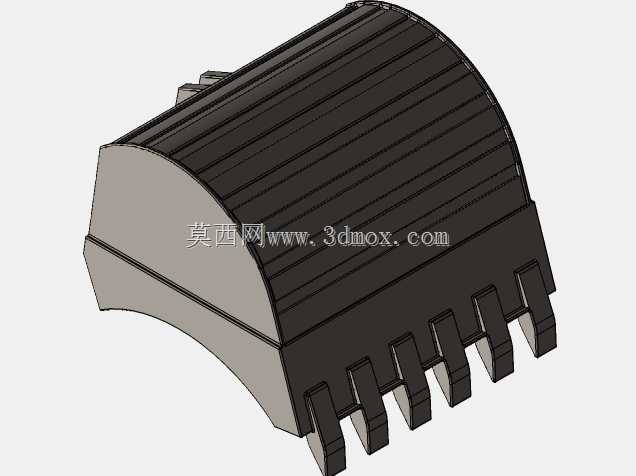

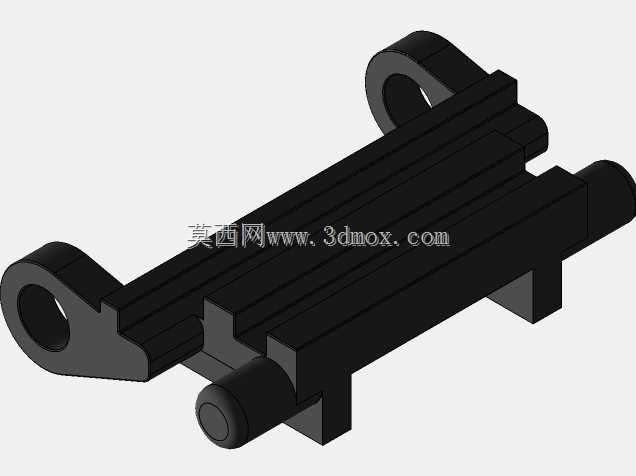

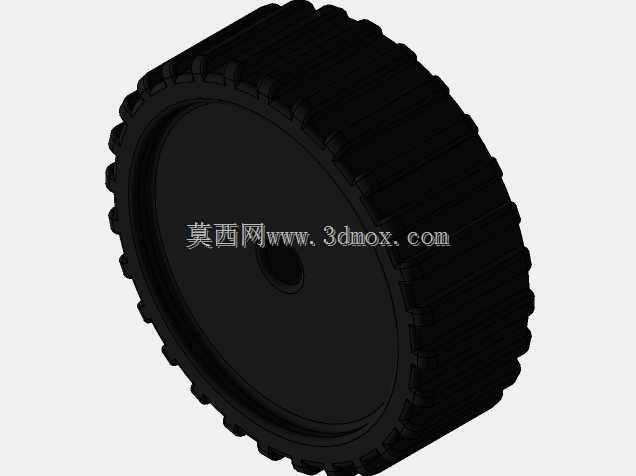

　　设备的实际用途覆盖多类作业场景，换装不同属具就能完成不同作业：装标准铲斗可完成土方开挖、散料装载，换破碎锤可完成路面破碎、岩石解小，换抓斗可完成废钢抓取、林木装卸，所以在设计工作装置的连接接口时，统一采用了行业通用的铰接销轴尺寸与液压快换管路预留位，不需要额外改装结构就能适配各类属具。行走部分采用履带式结构，接地比压控制在适配松软泥泞场地的范围，不会在雨季施工的软基场地出现陷车问题，履带板的齿形做了优化，在碎石路面行走时能提供足够附着力，同时不会过度破坏硬化路面的表层。

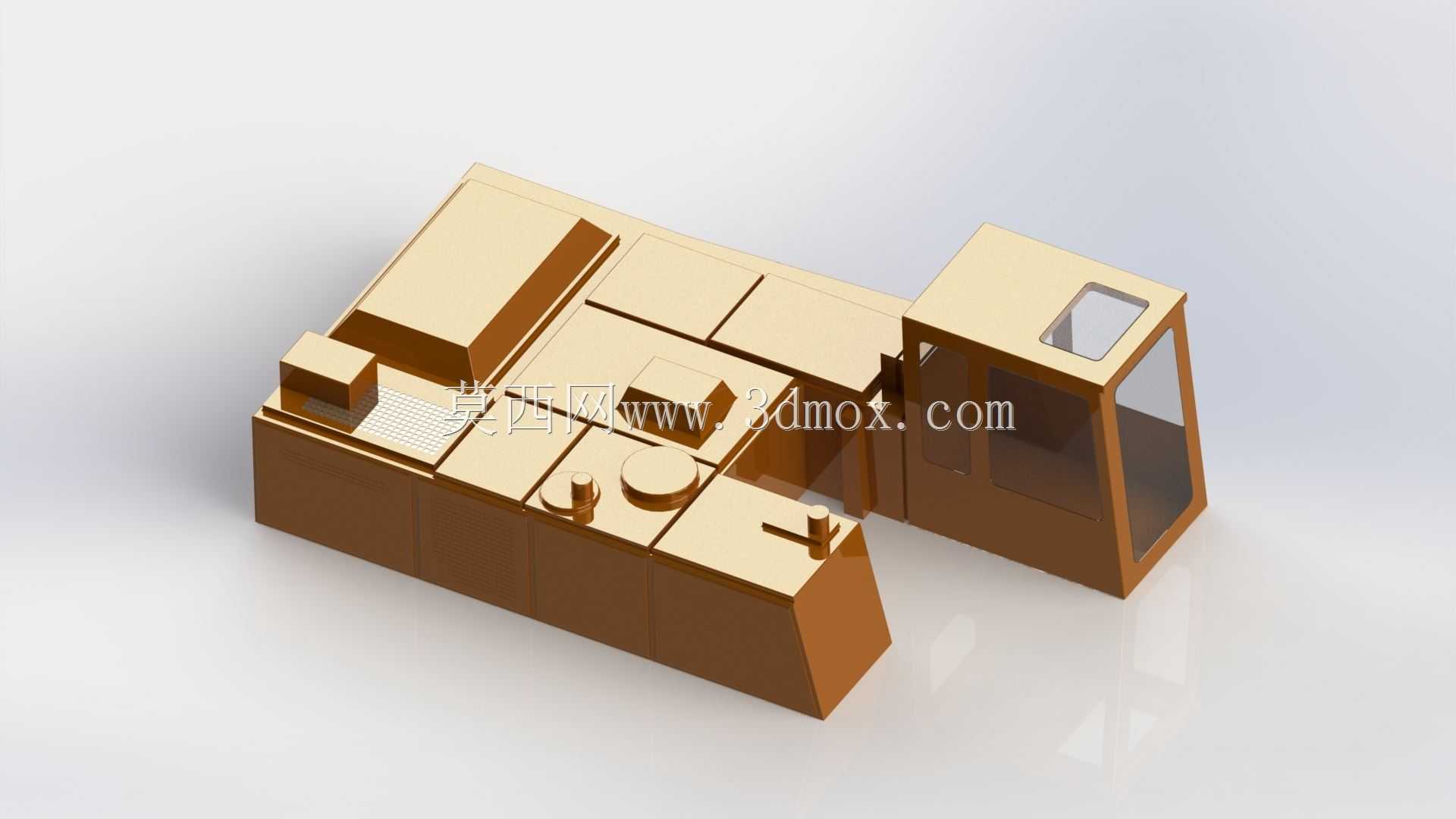

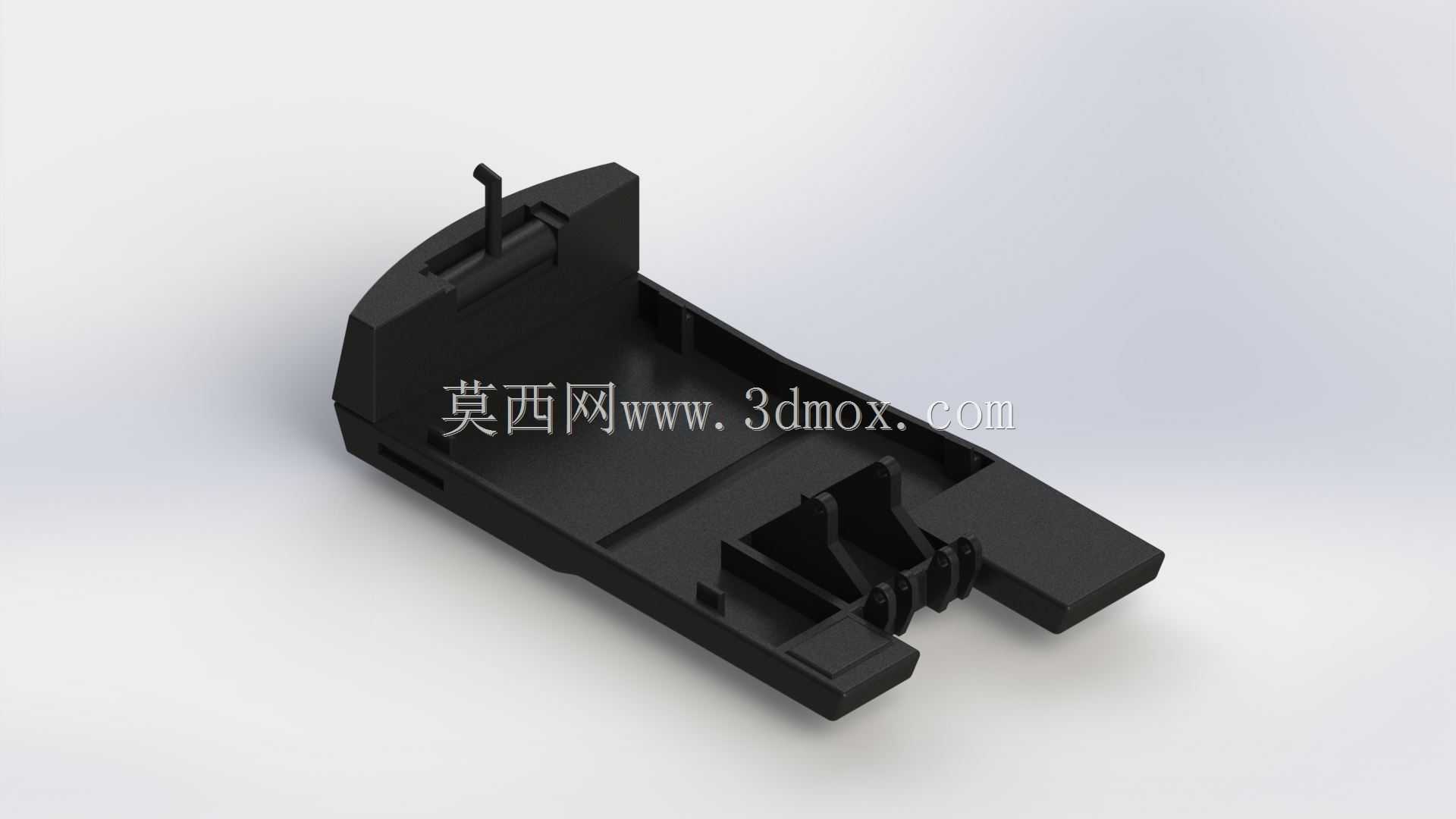

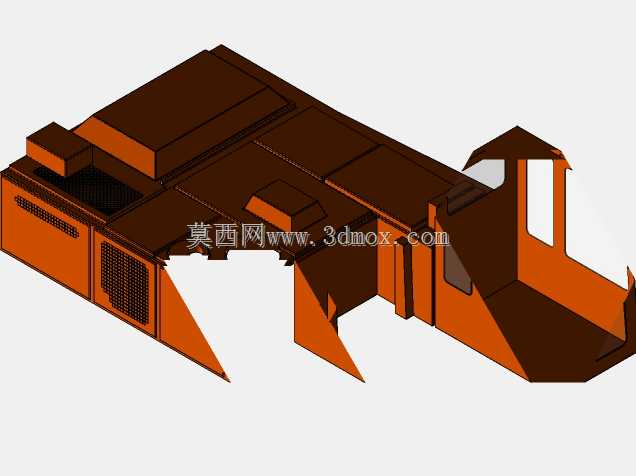

　　功能特性上，整机采用液压驱动的核心逻辑，主泵、多路阀、回转马达、行走马达的布置位置完全参考实车的配重平衡逻辑，上部转台的后部设置配重腔，把整机重心控制在回转支承的中心范围内，满斗举升回转时不会出现失稳前倾的问题。驾驶室的位置布置在转台左侧，视野覆盖铲斗作业全范围、履带行走前方区域，操作员不需要大幅度侧身就能观察到作业面与履带周边的障碍物，驾驶室的安装支座做了减震缓冲的结构预留，匹配实际设备上的减震胶垫安装位，减少作业过程中振动传递到驾驶室内。动臂的举升角度、斗杆的收放角度、铲斗的翻转角度都做了运动干涉校验，整个作业循环里，各结构件之间不会出现碰撞，最大挖掘深度、最大卸载高度、最大挖掘半径都符合同级别设备的实际作业参数，能覆盖常见的基坑开挖、散料堆高作业需求。

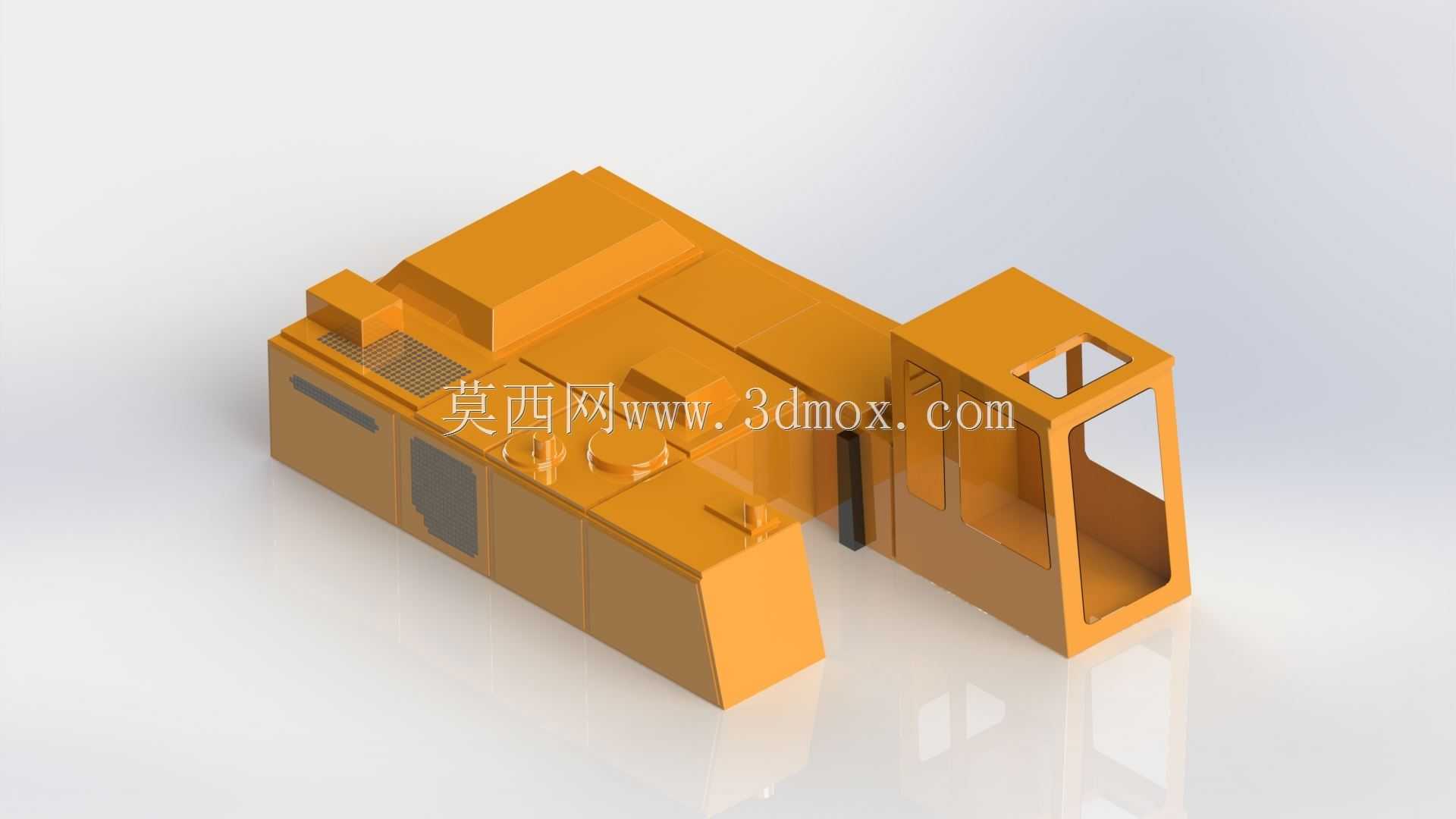

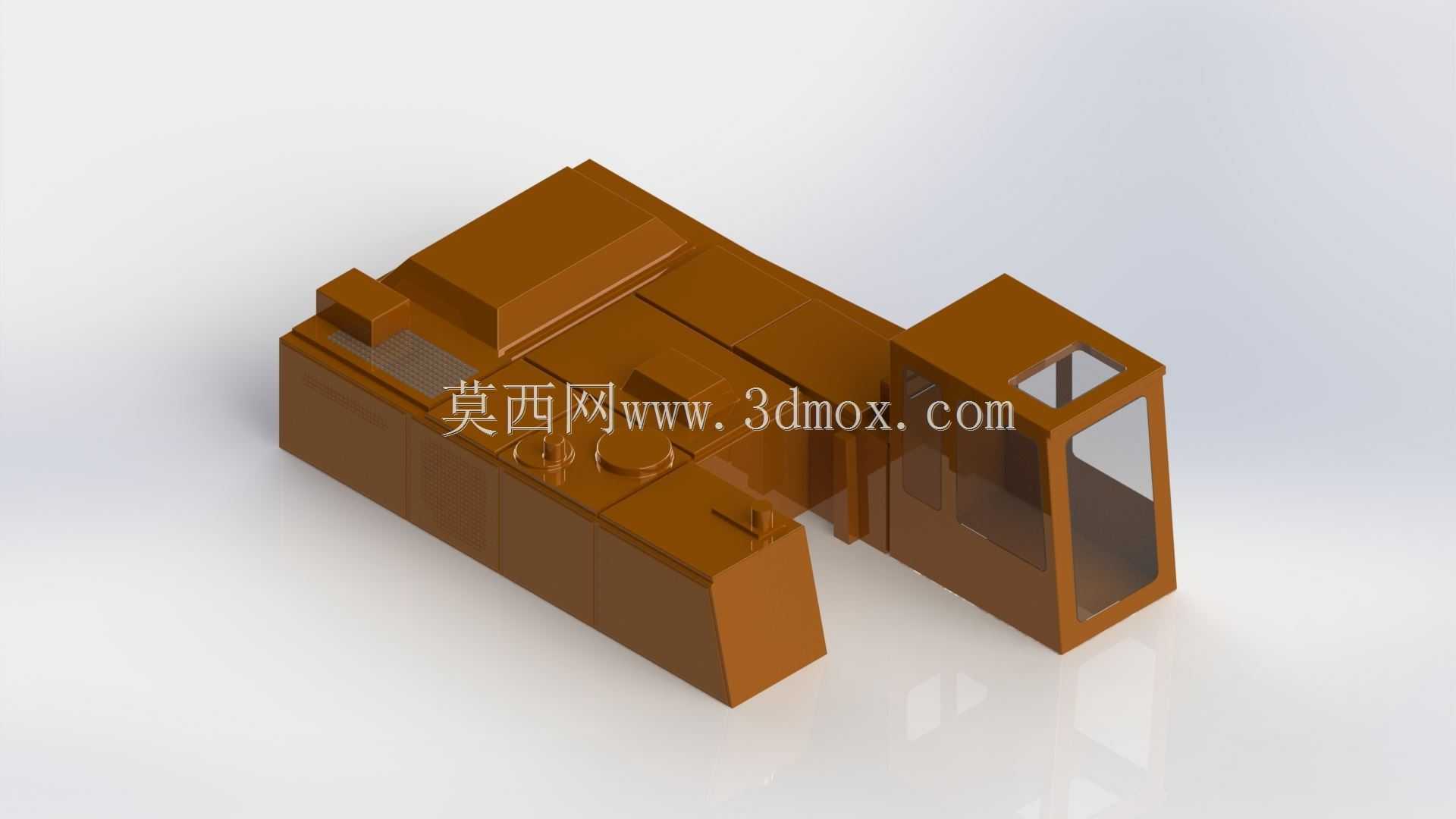

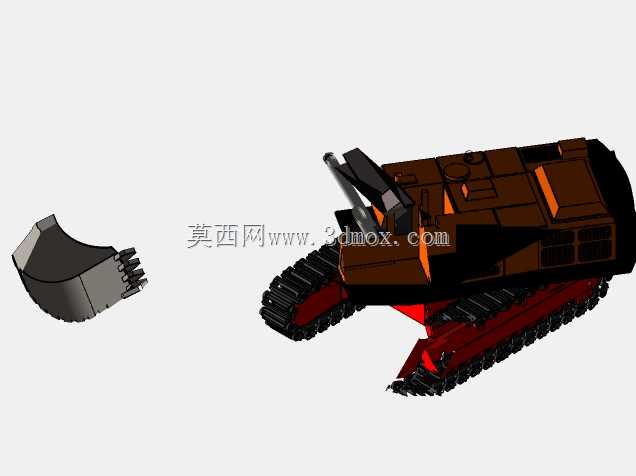

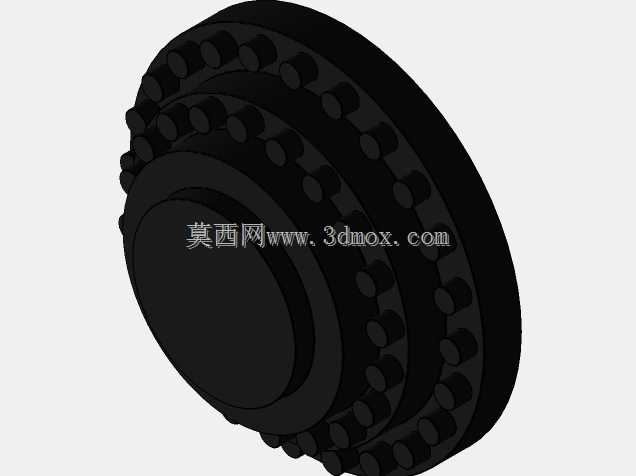

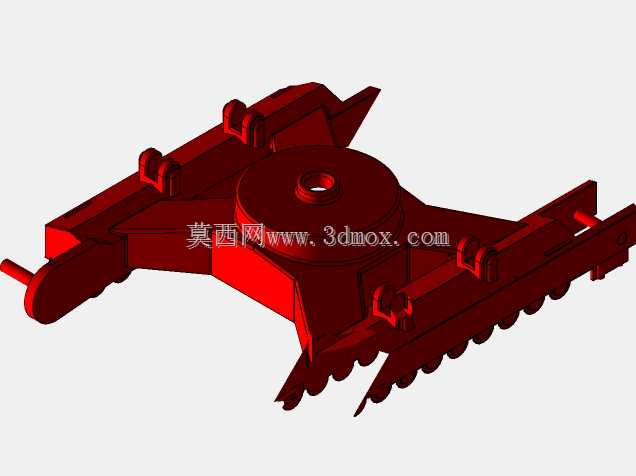

　　设计思路上没有追求外观的花哨，完全从结构合理性出发，先确定回转支承的中心位置作为整机的基准原点，再依次布置行走架、转台、动臂、斗杆、铲斗、动力舱、配重、驾驶室的位置，每个部件的连接关系都完全还原实车的装配逻辑：行走架的X架结构做了箱型截面设计，承受行走过程中的扭转、冲击载荷；转台的主侧板采用厚板焊接结构，安装主泵、阀组、发动机的位置都做了安装凸台与螺栓孔位预留，方便后续做装配仿真；液压管路的走向沿着动臂、斗杆的内侧布置，用管夹固定位预留，避免作业过程中管路被石块刮蹭损坏。

　　外形尺寸与安装边界方面，整机运输状态的长度、宽度、高度都符合公路运输的限界要求，不需要拆解上部结构就能用平板拖车完成转场运输；履带的轨距、履带板宽度匹配整机重量，作业时的支撑范围足够，在斜坡上作业时的稳定性满足安全要求；各铰接点的销轴直径、衬套安装位都参考同级别设备的磨损冗余设计，预留了足够的耐磨衬套安装空间，长期作业磨损后只需要更换衬套就能恢复铰接精度，不需要更换主体结构件。发动机舱的散热系统布置在转台的侧面，进风、出风的通道没有被其他结构遮挡，能保证长时间重载作业时的散热效率；燃油箱、液压油箱的位置布置在转台的两侧，加油口的高度方便地面操作人员完成加油作业，不需要攀爬设备就能完成日常维保的油液检查、加注。整个模型的所有结构件都做了装配约束，能完成完整的挖掘作业动作仿真，可用于设备结构教学、作业工况模拟、改装方案验证等场景，每个部件的拆分都符合实际装配的拆分逻辑，不存在无法加工、无法装配的理想化结构。
