双开门式钣金电气防护箱体结构设计

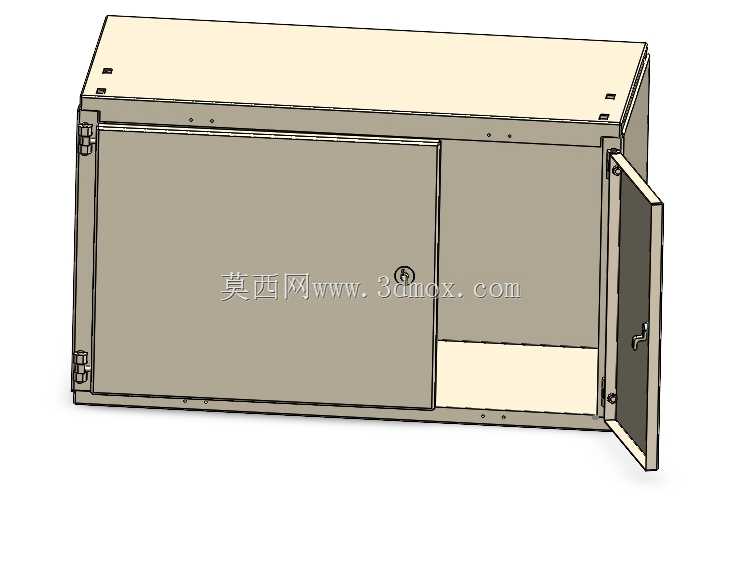

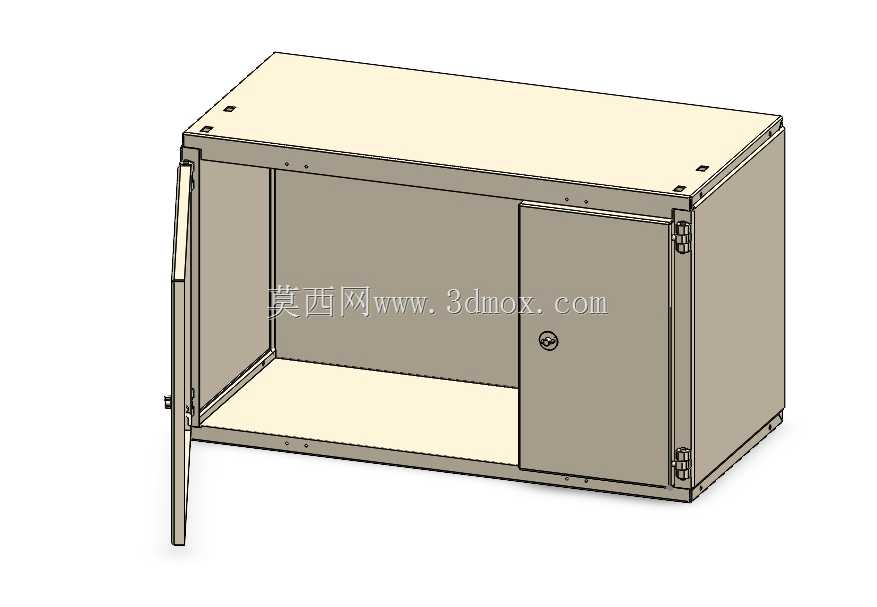

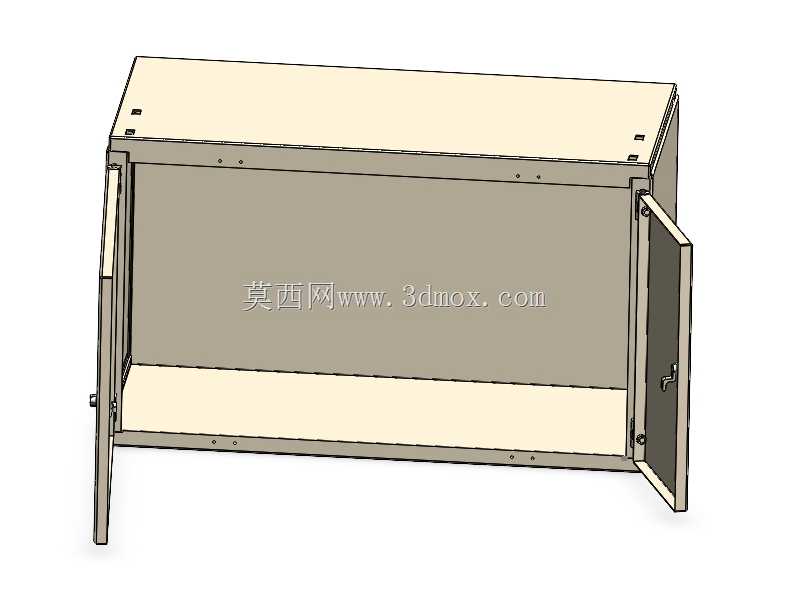

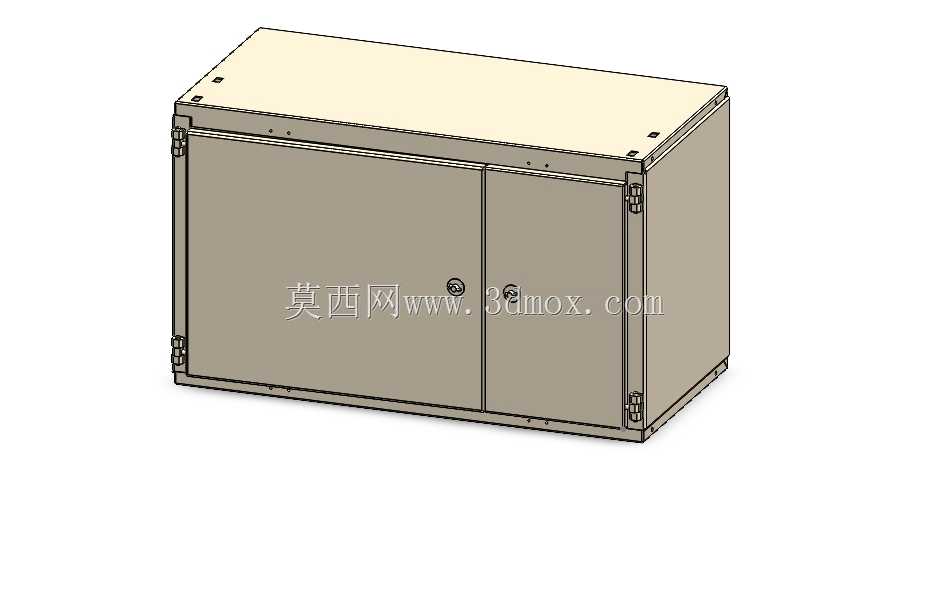

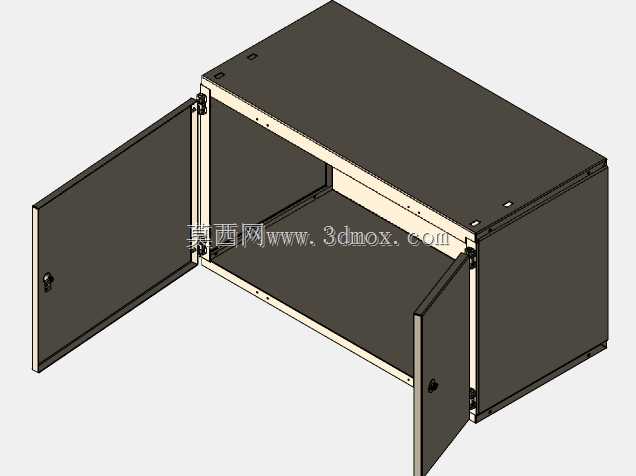

　　在工业现场的电气布线、低压元件集成场景里，这类钣金材质的封闭防护盒是应用频次极高的基础构件，不同于塑料材质的接线盒，钣金结构的抗冲击、耐温变能力更强，能适配车间、户外设备旁、生产线侧等复杂工况的安装需求。从结构设计逻辑来看，这款箱体采用分体拼接式钣金折弯成型工艺，主体框架通过折弯边自定位配合，减少额外焊接工序带来的变形问题，所有外露棱边均做压边钝化处理，避免安装维护过程中划伤操作人员。双开门的结构设计是这款箱体的核心特点，两扇对开的门板通过侧边暗藏式合页与框架连接，开合角度可达到120度以上，完全打开后不会遮挡箱体内部的安装空间，方便操作人员在腔体内部布置导轨、安装断路器、接线端子排、开关电源等元件，门板内侧预留了走线卡扣的安装孔位，可用于固定门板上安装的按钮、指示灯的连接线，避免开关门过程中线路被挤压磨损。

　　从安装边界来看，箱体背部预留了壁挂式安装的腰型孔，可适配不同孔距的墙面或设备机架安装，腰型孔的设计能抵消安装面的加工误差，降低现场安装的对位难度，箱体底部和顶部均预留了敲落孔结构，可根据现场布线需求选择不同位置的进线口，敲落孔边缘做了卷边处理，穿线时不会划伤线缆绝缘层。腔体内部的安装面采用平整的钣金底板，底板通过侧边的螺丝与框架连接，可整体拆卸，方便操作人员先在底板上完成所有电气元件的装配、接线工作后，再整体装入箱体框架内，大幅提升装配效率。

　　在功能特性上，闭合后的门板通过侧边的转舌锁与框架锁紧，闭合后门板与框架的贴合面处预留了密封胶条的安装槽，加装胶条后可达到基础的防尘防溅等级，适配多数非强腐蚀、非浸水的工业场景，箱体的钣金厚度根据不同尺寸规格可做适配调整，常规尺寸下采用1.2mm到1.5mm的冷轧钢板即可满足结构强度需求，表面采用静电喷塑处理，抗锈蚀能力优于普通喷漆工艺，适合在潮湿、多粉尘的车间环境长期使用。

　　设计过程中需要重点考量的是折弯工序的公差累积控制，框架的四个立柱折弯角度必须保证90度正负0.5度以内，否则会出现门板闭合后缝隙不均、锁扣对位不准的问题，合页的安装位置需要做定位工装辅助，保证两扇门板的开合轨迹不发生干涉，同时门板与框架的间隙控制在1mm到1.5mm之间，既保证开合顺畅，又能避免间隙过大导致防护等级下降。箱体内部的净空尺寸需要预留出元件安装、布线弯曲的余量，通常在元件排布完成后，腔体内部要预留至少30mm的布线空间，方便后期维护时的线路调整，进线敲落孔的位置要避开内部元件的安装区域，避免线缆穿入后直接顶在元件上造成应力损伤。

　　这类钣金电气盒的应用场景覆盖范围极广，从生产线的本地控制单元集成，到户外小型设备的电气元件防护，再到厂房内部的配电分支节点，都能看到这类结构的身影，相比一体焊接的箱体，这种拼装式双开门结构的加工成本更低，运输过程中可以采用平板包装减少体积，现场组装也十分便捷，不需要复杂的焊接设备，仅用常规的螺丝刀、扳手即可完成整体装配。在实际选型过程中，需要根据内部安装元件的总发热量确认是否需要在箱体侧面预留通风孔或者加装散热风扇的安装位，若应用在户外场景，还需要在门板上方加装防雨檐结构，避免雨水顺着门板缝隙渗入箱体内部，这款基础结构可以通过少量的结构调整适配不同的场景需求，是电气集成领域通用性极强的基础钣金构件。
