壁挂式工业操作防护机箱结构设计

　　这款壁挂式工业操作机箱，主要面向工矿车间、户外作业站点、高粉尘加工产线这类工况相对恶劣的工控场景设计，作为现场工控系统、信号采集模块、低压配电元件的集成承载柜体使用，区别于普通商用电脑机箱，它的核心定位是在复杂环境下为内部电气元件提供稳定的安装与防护空间，同时预留符合人体工程学的操作界面，方便现场运维人员完成参数调试、状态查看、紧急操作等日常作业。

　　从实际使用场景的需求出发，设计阶段首先敲定了壁挂嵌入墙体的安装形式，这种安装方式不占用车间地面通行空间，尤其适合通道狭窄、设备排布密集的加工车间，安装时需要提前在砖砌或混凝土墙体预留对应尺寸的嵌入空腔，空腔的净深需要比柜体整体深度多预留50mm以上的余量，方便后期接线与维护操作，柜体正面的操作面板与墙面齐平，避免突出部分被过往转运物料、作业推车磕碰损坏。柜体整体采用1.5mm厚的冷轧钢板折弯焊接成型，接缝处做连续满焊后打磨平整，杜绝粉尘、喷淋水汽从拼接缝隙渗入柜体内部，表面采用户外级静电粉末喷涂，涂层厚度控制在60-80μm，能够耐受常见工业环境中的酸碱腐蚀、金属粉尘磨损，适配多粉尘、有轻度喷淋的作业场景。

　　结构设计上，柜体分为内部元件安装腔与正面操作门两个核心部分，内部安装腔预留了标准化的DIN导轨安装位，可直接固定PLC模块、接线端子排、小型断路器、开关电源等常规工控元件，腔体内侧预留了接地螺柱，所有金属构件都通过接地螺柱等电位连接，满足工业电气安全规范要求；腔室底部预留了格兰头安装孔位，方便现场布设的动力线缆、信号线缆从墙体内部穿入柜体，避免线缆外露造成的破损风险。正面操作门采用内嵌式铰链连接，门体与柜体接触的一圈粘贴了发泡橡胶密封条，门体关闭后密封条压缩量控制在30%左右，能够达到IP54级的防护等级，有效阻挡外界粉尘、飞溅液体进入内部；操作门上预留了触摸屏安装位、急停按钮开孔、状态指示灯开孔，可根据实际项目需求选配不同尺寸的触控显示屏、操作按钮，运维人员无需打开柜门即可完成大部分日常参数调整与状态查看工作，减少内部元件暴露在外界环境中的频次。

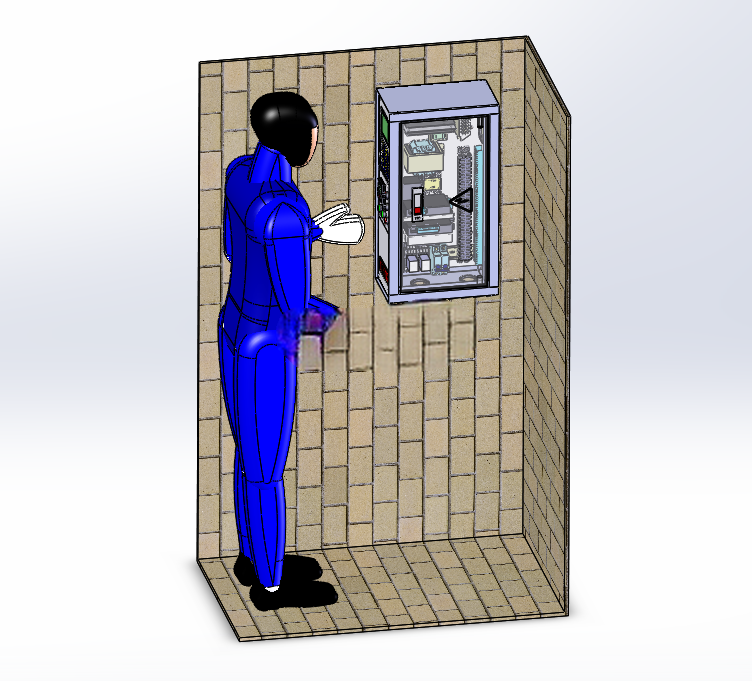

　　考虑到现场操作人员的使用习惯，柜体的安装高度做了针对性的尺寸匹配，操作面板的中心高度距离完成地面1.45m，对应成年人站立操作时的视线与手臂操作舒适区间，无需踮脚或弯腰即可完成所有面板操作，图中搭配的标准人体模型也验证了这一尺寸的合理性，操作人员站立时手臂自然抬起即可触碰操作区域，长时间操作也不易产生疲劳。柜体的侧边预留了门锁安装位，采用通用型工业柜锁，只有授权运维人员可打开柜门接触内部元件，避免无关人员误操作引发设备故障。

　　在抗振性能设计上，内部元件安装板采用浮动连接结构，安装板与柜体框架之间加装橡胶减震垫，能够抵消车间内冲压设备、重型叉车通行产生的低频振动，避免内部元件因长期振动出现接线松动、模块接触不良的问题；柜体的焊接位置都做了应力释放处理，避免长期使用过程中焊接位置因温度变化、振动产生开裂变形。针对户外或高温车间使用场景，柜体顶部预留了散热风扇安装位与通风过滤网组，可根据内部元件的发热量选配强制散热组件，保证内部元件工作在允许的温度范围内，低温环境下也可在腔体内加装加热模块，避免低温导致的元件启动异常。

　　这款机箱的结构设计充分考虑了现场安装、运维、防护的全流程需求，没有冗余的装饰性结构，所有结构设计都服务于实际工况的使用要求，可直接适配多数工业现场的壁挂式工控站点建设需求，结构参数可根据实际安装的元件尺寸、安装墙体的厚度做灵活调整，具备较强的场景适配性。
