带锁紧螺母的双法兰轴连接传动组件

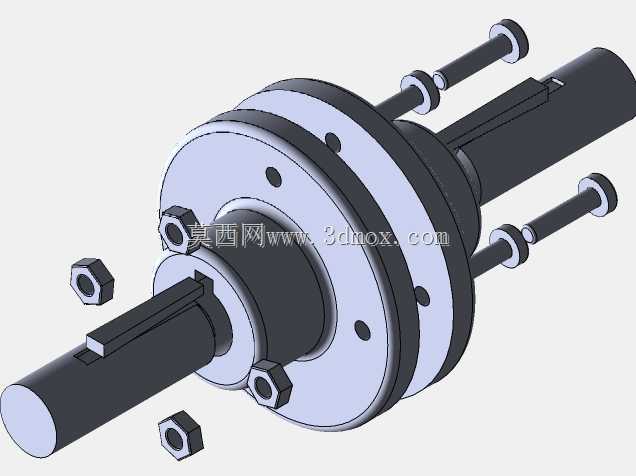

　　这套法兰连接传动组件，主要应用在需要刚性同轴传动的工业场景中，比如中小型输送设备的动力端对接、阀门执行机构的扭矩传递、泵组与驱动电机的轴系连接，也常见于各类非标自动化设备的动力传输工位，用来实现两根同轴线轴段之间的刚性扭矩传递，相比键连接的直连方式，法兰式连接具备更好的对中容错性，也方便后期设备维护时的拆装，不需要强行撬动轴段就能完成动力端与负载端的分离。从结构功能上看，组件由两个对合的法兰盘、穿设法兰螺栓孔的连接螺柱、配套的锁紧六角螺母、两侧伸出的传动长轴、轴上预装的平键构成，两个法兰盘的对接端面做了精加工贴合处理，端面粗糙度控制在Ra1.6以内，保证对接后不会出现偏摆导致的传动抖动；法兰盘周向均匀分布的螺栓孔，在装配时需要对角逐步拧紧螺母，避免法兰盘受力不均产生端面翘曲，螺柱采用贯穿式设计，两端都伸出法兰盘面，配合六角螺母锁紧，能提供足够的预紧力，保证传动过程中两个法兰盘不会出现相对滑移，传递额定扭矩时不会发生松脱。

　　两侧伸出的轴段都加工有标准键槽，平键嵌入键槽后，能将法兰盘与轴的周向自由度完全锁死，扭矩通过平键传递到法兰盘，再通过锁紧的螺柱组传递到另一侧法兰与轴，整个传动路径没有冗余的缓冲结构，属于刚性联轴器范畴，适合传动扭矩稳定、冲击载荷小的工况，不适合存在频繁正反转、大冲击载荷的传动场景，否则容易造成螺柱疲劳断裂或者法兰盘连接面错位。在设计思路上，这套组件优先保证了同轴度的装配基准，两个法兰盘的内孔与各自配合的轴段采用H7/k6的过渡配合，装配时需要借助铜棒敲击或者热装工艺完成法兰盘与轴的预装，避免间隙配合导致的轴与法兰不同心，进而引发传动时的径向跳动；法兰盘的厚度根据传递的额定扭矩做了匹配，螺栓孔的数量与孔径也经过扭矩校核，保证在最大工作扭矩下，螺柱的剪切应力、法兰盘的挤压应力都在材料许用范围内，不会出现结构失效。

　　从安装边界来看，装配前需要确认两侧待连接轴的同轴度误差不超过0.05mm，轴向预留的安装空间需要覆盖两侧轴段伸出长度、法兰盘总厚度以及螺母锁紧所需的操作空间，径向空间需要预留出扳手拧紧螺母的操作余量，不能在法兰周向布置紧贴的其他结构件，否则会导致装配时无法完成螺母的锁紧操作；轴上的键槽位置需要与法兰盘内孔的键槽完全对齐，平键装入后不能有明显的旷量，两侧法兰对接时需要在端面涂抹少量润滑脂，方便后期拆卸时不会出现端面锈蚀粘连。

　　实际使用中，这类法兰连接组件需要定期检查锁紧螺母的预紧力，尤其是设备首次运行满100小时后，要重新复紧所有螺母，避免运行初期的应力释放导致螺母松脱，日常巡检时可以观察法兰对接面是否有相对错位的痕迹，或者传动时是否有异常的抖动与异响，一旦发现错位要立刻停机检查，重新校正同轴度并锁紧螺母，避免故障扩大导致轴系弯曲或者键槽崩裂。相比其他类型的联轴器，这种法兰式连接的结构更简单，加工成本更低，传递相同扭矩的情况下整体体积更小，只要装配时保证同轴度要求，就能实现长期稳定的传动效果，在常规工业传动场景中的应用非常广泛，也是机械结构设计中最常用的轴系刚性连接方案之一。
