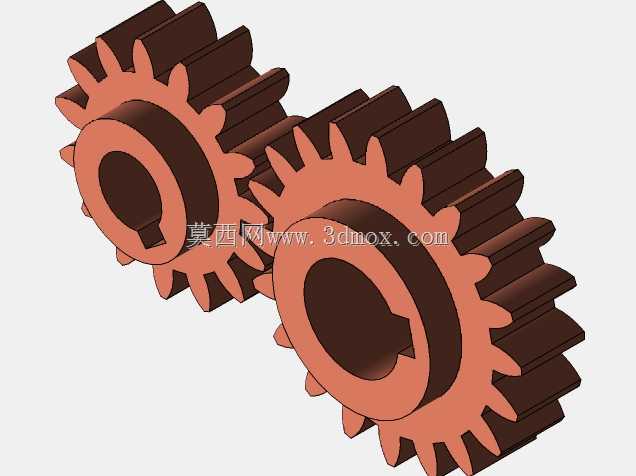

这套直齿圆柱齿轮啮合结构,是机械传动系统里应用最广泛的基础动力传递单元,日常在轻工输送设备、小型机床进给机构、包装机械的动力分配段、阀门驱动执行端都能见到同结构的应用,核心作用是在平行轴之间传递恒定转速比的旋转动力,没有轴向附加力,对支撑轴承的载荷要求更友好,装配调试的门槛也低于斜齿、锥齿类传动结构。从结构设计逻辑来看,两个齿轮采用标准渐开线齿形设计,齿顶高、齿根圆角都按通用机械传动的公差要求做了匹配,啮合侧隙预留了常温工况下的热膨胀余量,避免高速运转时出现齿面卡滞、磨损加剧的问题;两个齿轮的轮毂位置都设计了键槽结构,可通过普通平键与传动轴实现周向固定,传递额定扭矩时不会出现相对打滑,轮毂的轴向长度略大于齿宽,既可以给轴端挡圈预留安装位置,也能避免齿轮装配后出现轴向窜动蹭到相邻的机架壁面。
实际选型使用时,需要先确认安装轴的中心距与这套齿轮的中心距匹配,齿宽方向要预留足够的安装空间,不能让齿面超出啮合接触区域,否则会出现偏载、断齿的风险;齿轮的端面与轴肩的贴合度要保证在公差范围内,键槽的对称度偏差不能超过通用机械传动的允许值,不然运转时会产生周期性的振动和噪音,长期运行还会加速齿面的点蚀磨损。这套结构的齿部参数按标准模数设计,可直接适配同模数的其他直齿轮做传动比调整,不需要重新定制特殊齿形的配件,后期维护更换的成本更低;两个齿轮的齿数不同,可实现固定比例的减速传动,输入端接小齿轮、输出端接大齿轮时就能降低转速提升输出扭矩,反过来安装也可做增速传动,不过常规工况下更多用于减速场景,匹配电机的高转速输出,驱动后端的执行机构。
在做三维装配校验时,要重点检查两个齿轮的齿面啮合接触斑点位置,正常工况下接触斑点应该分布在齿面的中部区域,不能偏到齿顶或者齿根位置,否则需要调整轴的平行度或者中心距偏差;另外齿根的过渡圆角做了圆滑处理,避免应力集中导致的齿根断裂,在额定载荷范围内运行时,齿根的弯曲应力、齿面的接触应力都能满足通用机械设备的使用寿命要求。这类直齿轮传动结构不需要复杂的润滑系统,低速工况下定期涂抹润滑脂即可维持正常运转,高速工况则可以搭配封闭齿轮箱做飞溅润滑,适用的工况转速范围覆盖了绝大多数中小型机械设备的动力传递需求,不管是手动操作的机构调整结构,还是电机驱动的连续运转设备,都能通过调整模数、齿数、齿宽参数来匹配对应的载荷要求,是机械结构设计里最基础也最可靠的传动单元之一。
做结构设计时,这类齿轮的安装边界要注意预留出齿轮运转的安全防护空间,不能有其他结构件伸入齿顶圆的旋转范围内,同时要考虑后期维护时的拆装空间,方便不用完全拆解周边结构就能完成齿轮的更换和检修;轮毂的内孔公差按基孔制配合设计,与传动轴的过渡配合可以保证装配后同轴度符合要求,不会出现运转时的偏心抖动问题。
