锥齿轮与正齿轮组合传动结构设计

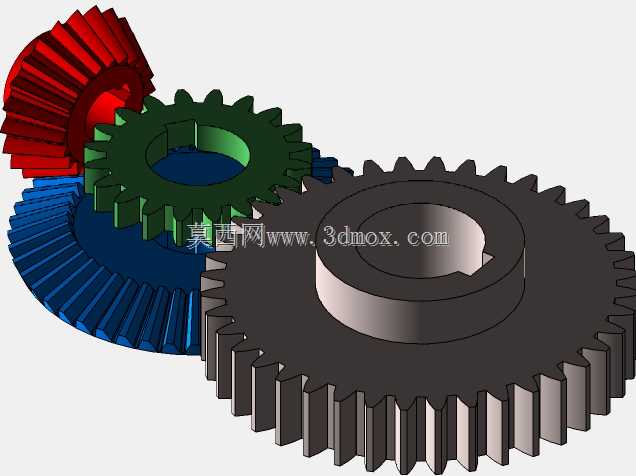

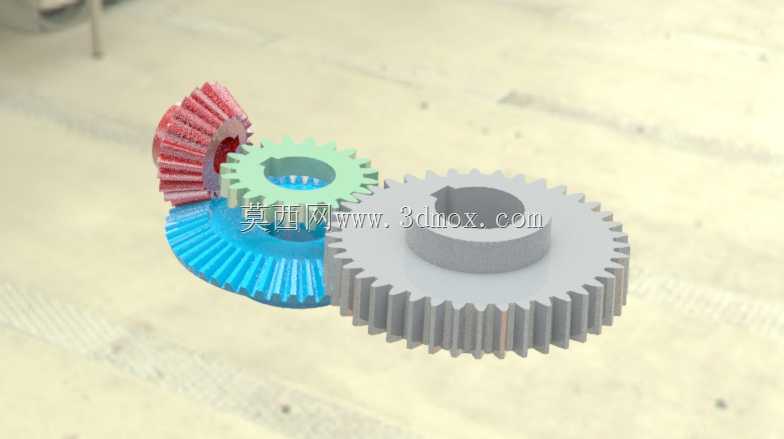

　　这套组合传动结构包含两个轴线垂直相交的锥齿轮与一个平行轴布置的正齿轮，核心作用是在紧凑安装空间内同时完成动力的转向传递与转速扭矩匹配，常见于中小型机床进给箱、轻工包装设备的动力分配单元、小型自动化输送线的转角驱动模块中。在实际设备布局里，锥齿轮副负责把水平输入轴的动力转向90度传递至垂直轴，再通过与垂直轴固连的正齿轮，把动力输出到平行布置的下一级传动链路，这种组合能有效减少传动环节的冗余零件，压缩整体传动箱的体积，避免单一种类齿轮无法同时满足转向与轴距适配的问题。

　　从结构设计逻辑来看，两个锥齿轮采用等径等模数设计，啮合时齿面接触线沿齿长方向均匀分布，安装时需严格保证两锥齿轮的节锥顶点重合，否则会出现偏载、齿面异常磨损甚至卡滞的问题；正齿轮采用标准渐开线直齿设计，轮毂位置加工有带键槽的通孔，用于和输出轴通过平键实现周向固定，传递额定扭矩时不会出现轴与齿轮的相对滑动。齿部参数设计阶段，需要匹配锥齿轮与正齿轮的模数，保证垂直轴上的锥齿轮与正齿轮转速同步，同时根据传动比要求核算各齿轮的齿数，确保输出端的转速与扭矩符合负载端的运行需求，比如在低速重载的工位，会适当增大齿轮模数提升齿根抗弯强度，在高速轻载的工位则会优化齿面粗糙度降低啮合噪音。

　　安装边界方面，整套齿轮组的轴向定位需要依托传动箱内壁的轴承座完成，锥齿轮的背锥面需与安装基准面预留0.1-0.2mm的调整间隙，方便装配时通过调整垫片控制齿侧间隙，避免运行过程中因热胀冷缩出现齿面咬死的情况；正齿轮的安装需保证与配对齿轮的轴线平行度公差控制在0.02mm以内，中心距偏差不超过±0.03mm，否则会加剧齿面的不均匀磨损，缩短整套传动结构的使用寿命。齿宽设计上，锥齿轮的齿宽取节锥母线长度的三分之一左右，既保证足够的啮合接触面积，又避免齿宽过大导致小端齿形过薄、强度不足的问题；正齿轮的齿宽比配对小齿轮略窄2-3mm，抵消装配时的轴向窜动带来的啮合偏移。

　　在实际工况适配中，这套传动结构可根据使用场景选择不同的材料与热处理工艺，比如在低速、无剧烈冲击的普通输送场景，齿轮可采用45号钢调质处理，齿面硬度达到HB220-250即可满足使用需求；如果是在机床进给、频繁正反转的工况下，则需要采用40Cr材料进行表面淬火处理，齿面硬度达到HRC45-50，提升齿面的接触疲劳强度，抵抗频繁换向带来的冲击载荷。润滑方式的选择也和运行转速直接相关，转速低于1000r/min时可采用脂润滑，装配时在齿面涂抹足够的锂基润滑脂即可；转速更高的场景则需要采用油浴润滑，在传动箱内加注规定标号的齿轮油，保证啮合齿面始终有油膜覆盖，降低摩擦损耗与运行噪音。

　　建模过程中需要重点注意齿形的准确生成，锥齿轮的齿形是基于球面渐开线展开，建模时需准确计算分锥角、齿顶高系数、顶隙系数等参数，避免出现齿形畸变导致装配干涉；正齿轮的渐开线齿形需保证基圆、齿根圆、齿顶圆的尺寸精度，键槽的位置与尺寸需符合对应轴径的平键标准，确保加工后可直接与标准件配合。整套结构没有多余的冗余设计，所有尺寸都围绕安装空间的边界约束展开，在保证传动强度的前提下尽可能减轻齿轮自身重量，降低转动惯量，减少设备启动与换向时的动态冲击。
