可伸缩菱形网格折叠防护门结构

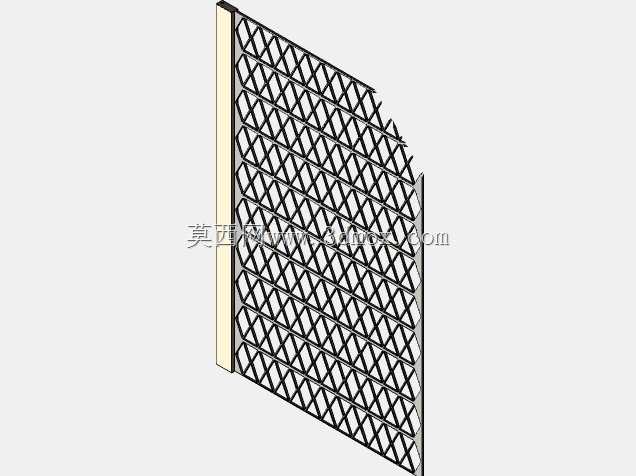

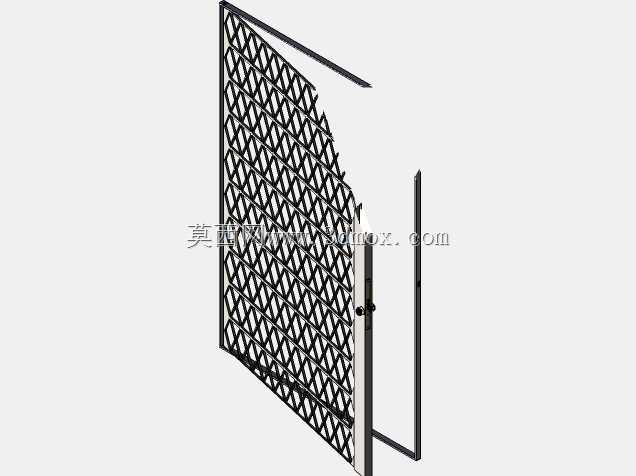

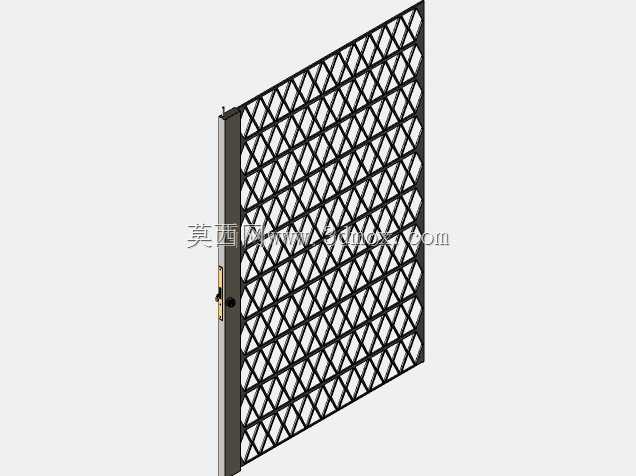

　　这款可伸缩折叠防护门采用菱形交叉连杆作为核心伸缩骨架，单组连杆单元采用等长金属杆件铰接，铰接点预留0.2mm转动间隙，避免伸缩过程中出现卡滞或杆件干涉，完全伸展状态下门体总宽度可覆盖1.2-2.4m的门洞尺寸，收缩后整体厚度仅为伸展状态的1/8，能够极大节省侧向收纳空间，适配狭窄通道、临时隔断、设备防护区等对空间利用率要求较高的场景。门体侧边设置有导向立柱，立柱内部嵌装滑动导槽，与门体侧边的滑动销配合，保证伸缩过程中门体始终保持垂直状态，不会出现侧向偏移或脱轨问题，导向立柱的安装孔位采用长圆孔设计，允许现场安装时存在±5mm的位置调整量，降低土建施工的精度要求。

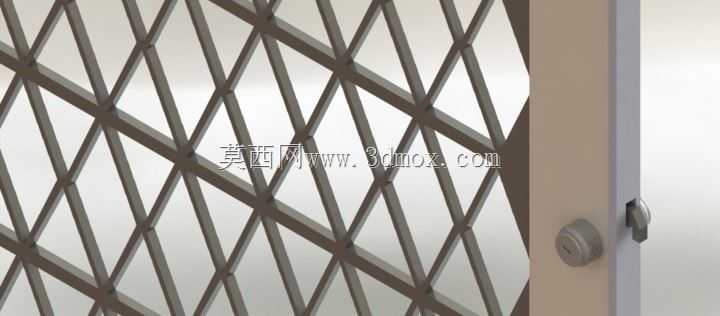

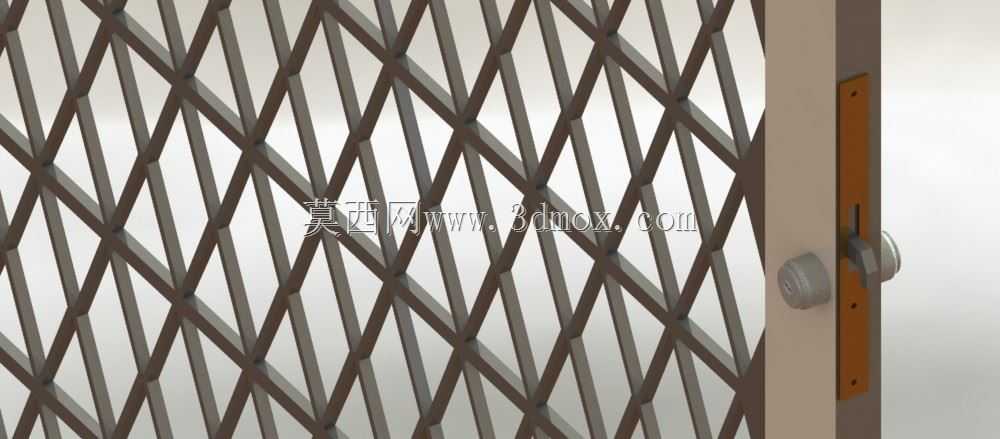

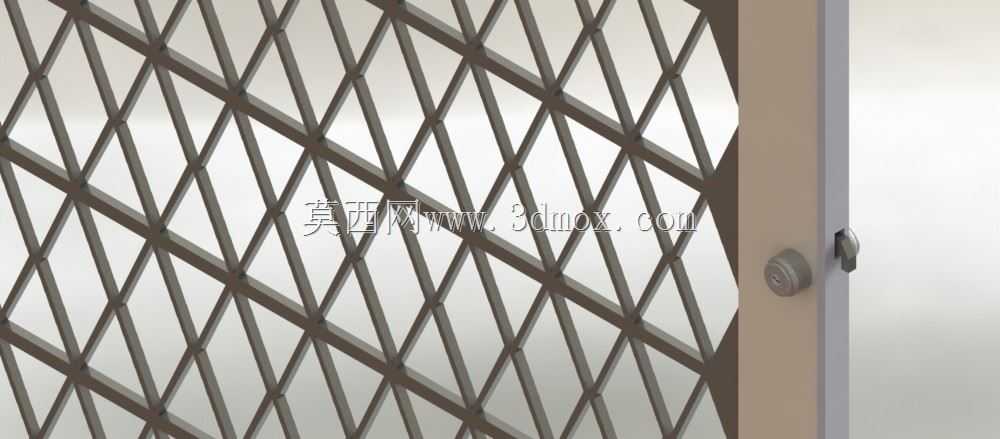

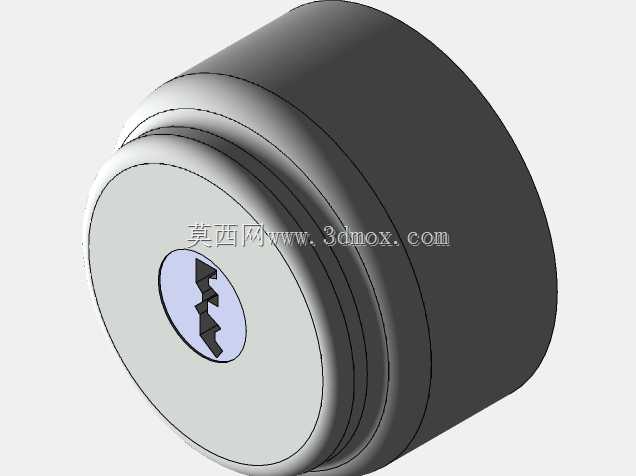

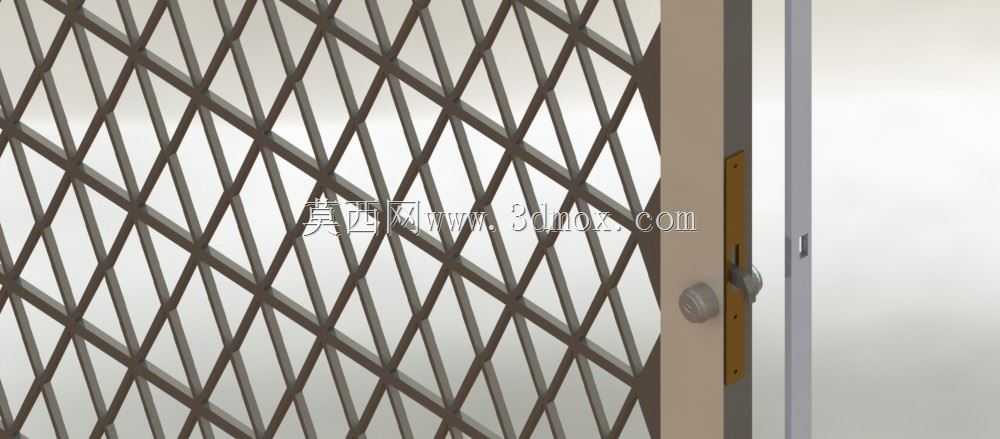

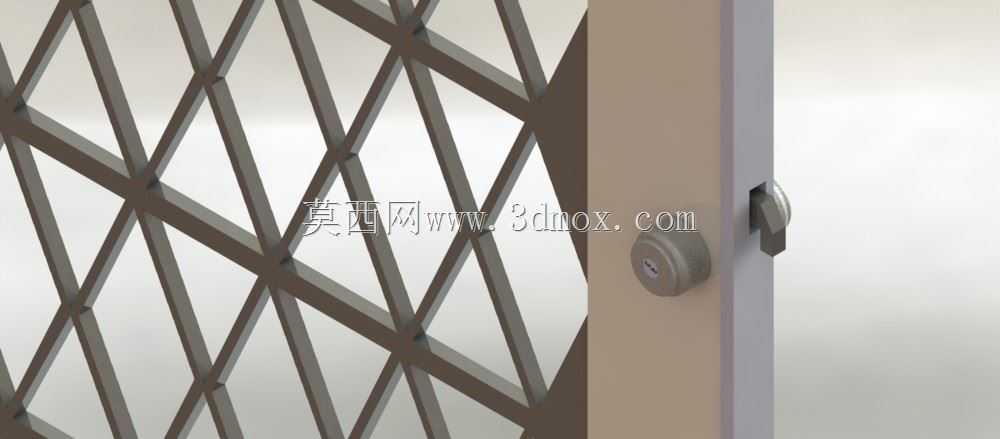

　　门体的锁止结构集成在活动侧立柱上，采用旋钮式插销锁，锁舌伸出长度为15mm，可直接插入地面预留的锁孔或者门框侧边的锁扣座中，锁体安装位置距离地面高度为1.1m，符合成人操作的舒适高度，无需弯腰或者抬手即可完成锁止与解锁操作，锁体与立柱之间采用沉头螺钉固定，螺钉头完全没入立柱表面，不会突出造成刮蹭风险。菱形网格的杆件采用矩形截面金属型材，截面尺寸为20mm*10mm，壁厚1.2mm，既保证了整体结构的抗冲击强度，又不会让门体整体重量过大，单人即可轻松完成推拉伸缩操作，网格的菱形内接圆直径为120mm，既能够保证防护隔离的作用，避免人员随意穿越，又不会完全遮挡视线，方便观察门体另一侧的设备运行状态或者人员通行情况。在结构设计过程中，所有铰接点都采用了自润滑衬套，不需要定期加注润滑油即可保证长期转动顺畅，衬套材质选用耐磨尼龙，能够适应-20℃到60℃的使用环境，不会因为温度变化出现脆裂或者膨胀卡滞的问题。门体的上下两端都设置有限位挡块，当门体完全伸展时，挡块会与导向立柱接触，避免连杆过度伸展出现铰接点脱开的问题，同时在完全收缩状态下，相邻的菱形连杆会紧密贴合，不会出现突出的杆件，避免收纳状态下刮蹭过往人员。

　　这款折叠门的安装边界要求较低，不需要在地面铺设复杂的轨道，仅需要在门洞两侧固定导向立柱和固定侧门框即可，地面仅需要在锁止位置预留对应的锁孔，不会破坏地面的整体平整度，适合在已经完成地面装修的车间、仓库、商铺隔断等场景使用，不需要进行大规模的土建改造。门体的活动侧立柱上设置有内嵌式拉手，拉手与立柱表面齐平，不会在伸缩过程中与导向立柱发生碰撞，拉手的握持深度为30mm，能够保证操作人员有足够的握持空间，推拉过程中不会打滑。

　　从实际应用场景来看，这类折叠防护门既可以作为车间设备区域的临时隔离防护，在设备维护时拉开形成封闭防护区，避免无关人员误入作业区域，日常生产时收缩到侧边不影响物料转运；也可以作为商铺、仓库的临时隔断门，在非营业时段伸展锁止，起到防盗防护的作用，营业时段收缩后完全不占用通行空间；还可以用于小区、厂区的临时通道管控，根据通行需求灵活调整门体的展开宽度，管控不同宽度的通行通道。在建模过程中，所有连杆的铰接位置都按照实际装配关系设置了转动配合，能够模拟真实的伸缩运动过程，验证全行程内是否存在杆件干涉问题，同时对锁体、导向槽、滑动销等细节结构都做了1:1的还原，能够直接用于结构验证、安装模拟以及后续的工程出图，不需要再对细节结构进行二次补全设计。
