带灌胶密封结构的全自动对刀仪结构设计

　　在数控加工车间的实际生产场景里，刀具长度、半径参数的校准效率直接决定整线加工的节拍，传统手动对刀依赖操作人员手持塞尺、百分表反复核对，不仅单次对刀耗时久，不同操作人员的手法差异还会带来0.02mm以上的随机误差，在批量精密零件加工场景中，这类误差很容易导致整批次工件尺寸超差，甚至出现撞刀损毁主轴、报废昂贵硬质合金刀具的事故。这款全自动对刀仪的设计，正是针对加工现场的这类痛点展开，整体结构围绕高可靠性、恶劣环境适应性两个核心目标搭建。

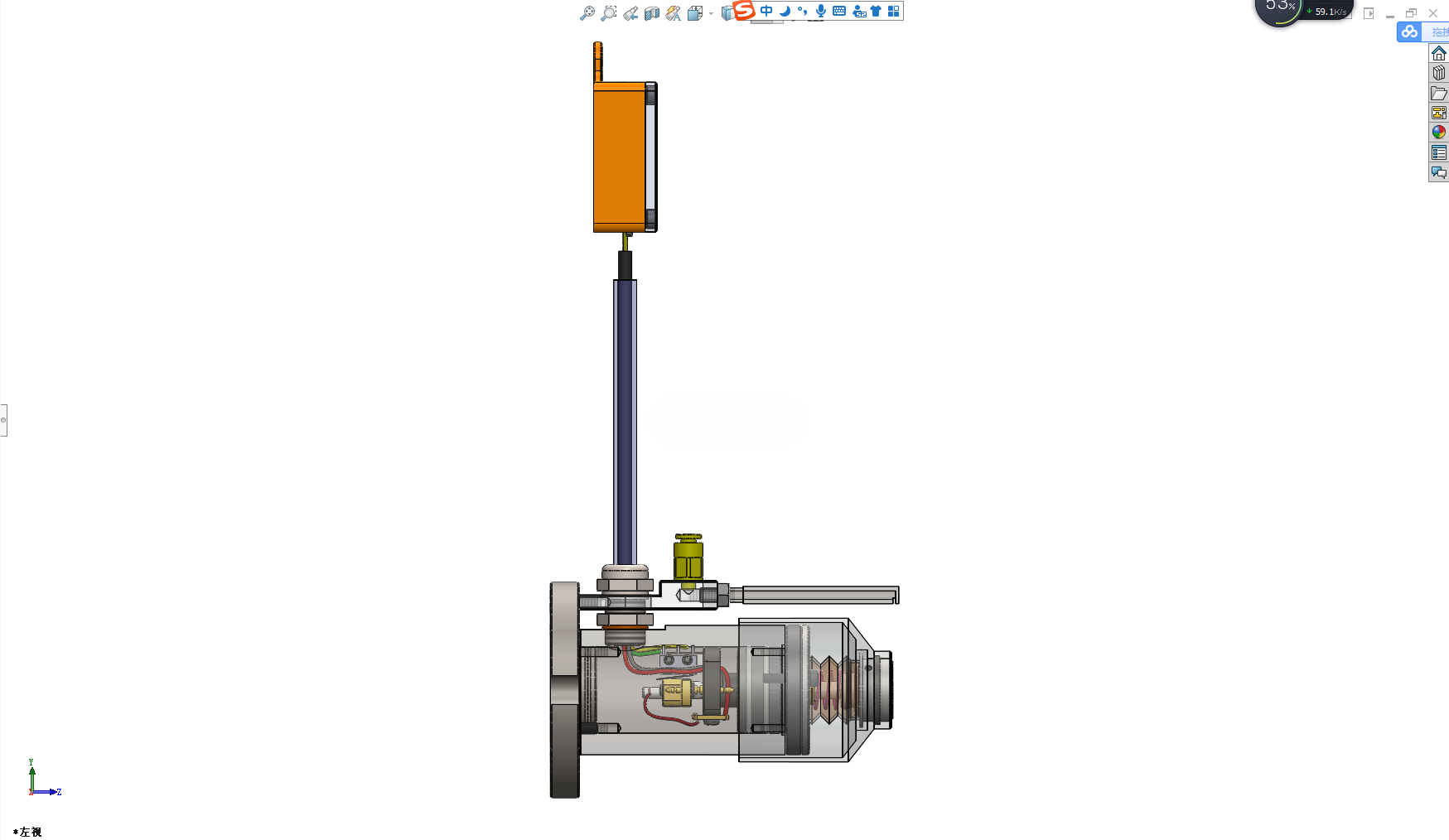

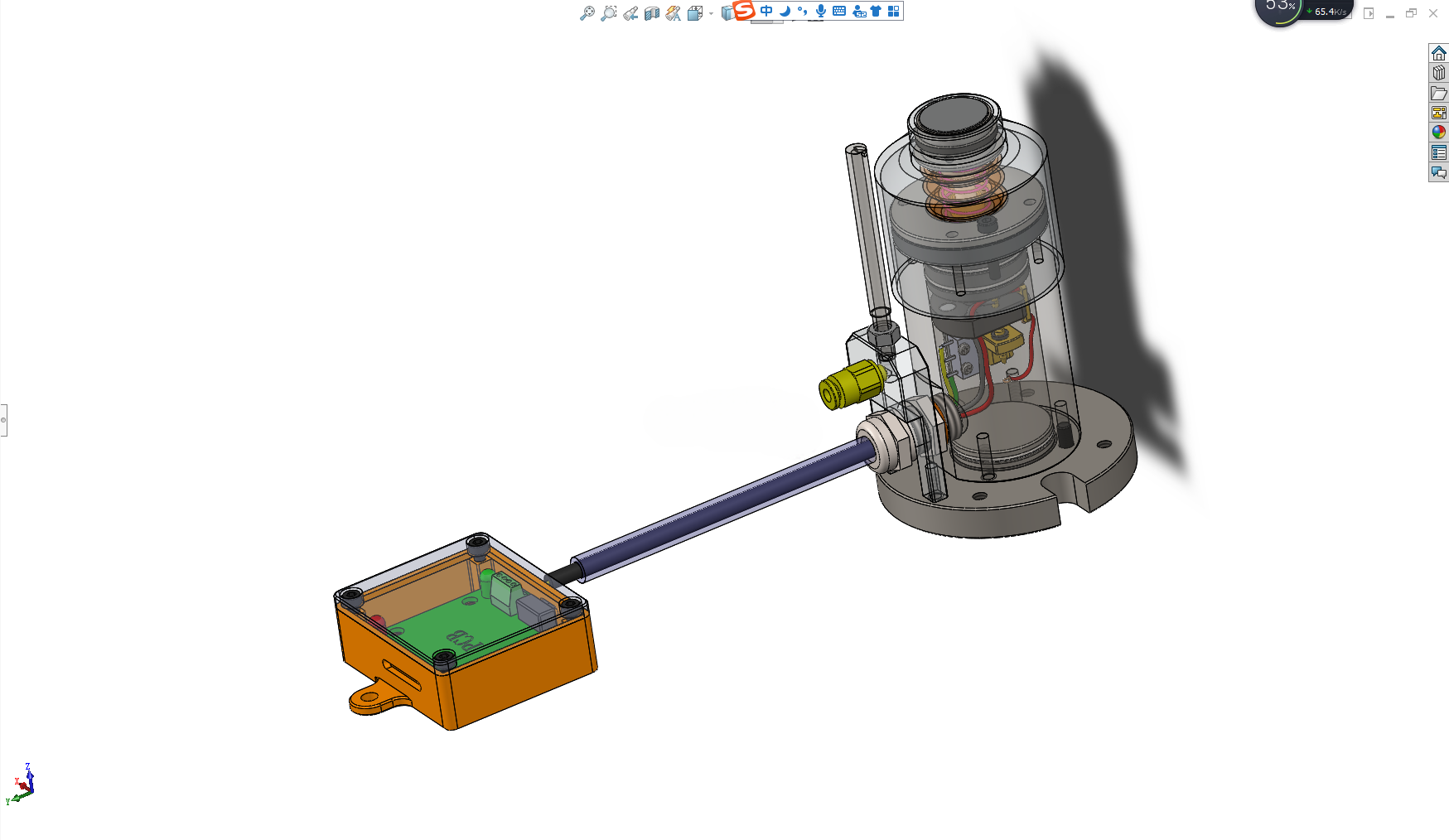

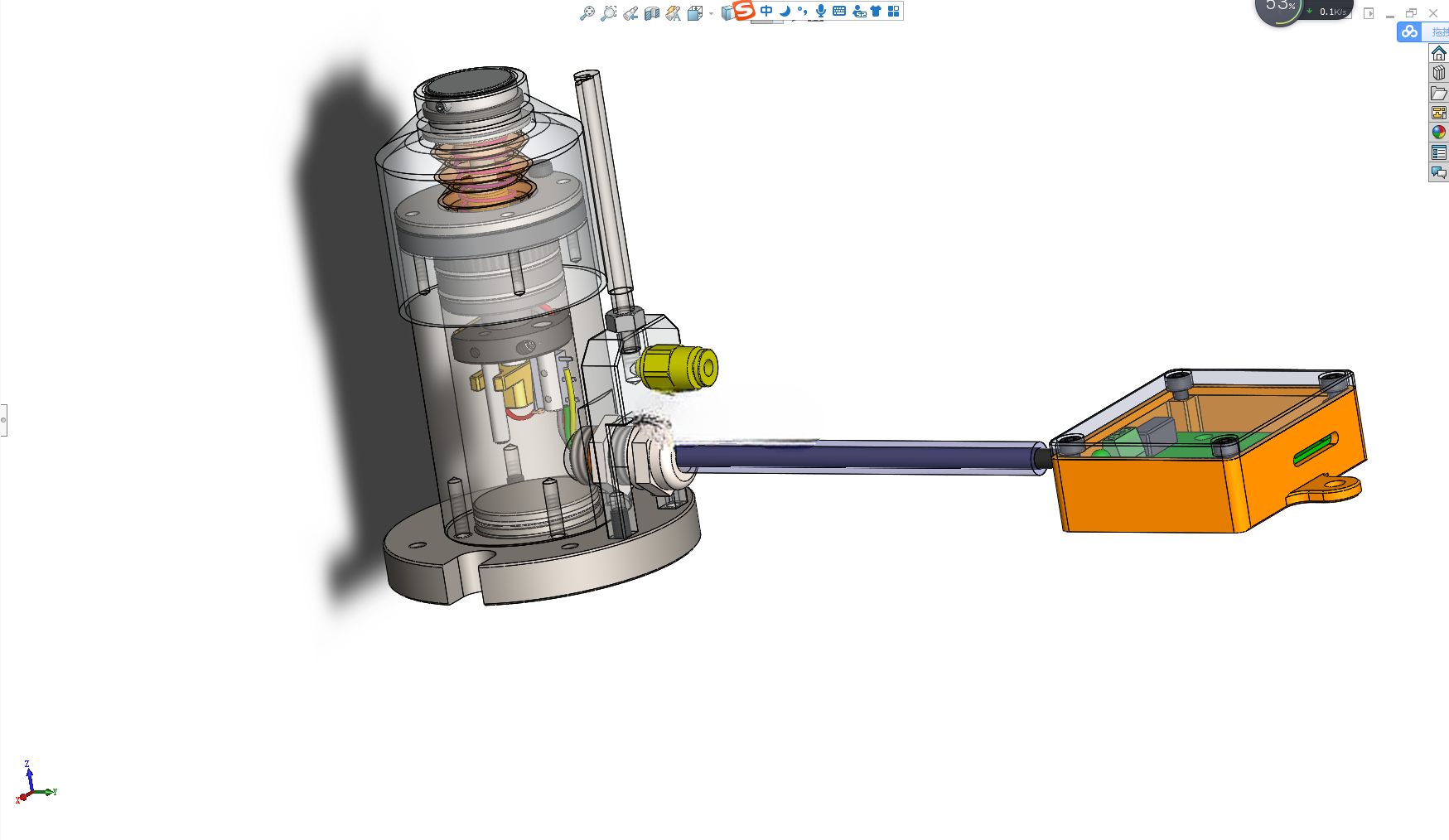

　　从结构设计逻辑来看，这款对刀仪没有采用市面上常见的密封圈拼接式密封方案，而是在底座与上盖的配合位置预留了连续的容纳槽，装配时在槽内灌注密封胶后再压合上盖，待胶体固化后，底座与上盖之间会形成完全连续无断点的密封层，哪怕容纳槽和上盖的配合面存在复杂的曲面转折、加工残留的微小刀纹，灌胶的方式也能让胶体完全填充所有空隙，不会像O型圈密封那样存在装配压缩量不均、长期受切削液腐蚀老化出现缝隙的问题，IP防护等级可以稳定达到IP67级别，完全能应对加工过程中高压切削液喷淋、金属碎屑飞溅、车间油雾弥漫的恶劣工况，哪怕安装在立式加工中心工作台靠近切削区域的位置，也不会出现切削液渗入内部导致电路短路、触发机构卡滞的故障。

　　功能实现层面，这款对刀仪采用垂直触发式的测量逻辑，核心触发组件内置高精度微动开关，重复定位精度可以控制在0.001mm以内，当机床主轴带动刀具移动到对刀仪上方，以固定低速向下触碰测头端面时，触发机构会在接触瞬间输出电平信号给机床数控系统，系统自动记录当前主轴坐标位置，结合预设的基准值自动计算出当前刀具的长度补偿值，整个对刀过程不需要人工介入，单次对刀流程可以控制在3秒以内，相比手动对刀效率提升90%以上，同时完全消除了人工操作带来的人为误差。测头侧面预留了气吹接口，对刀动作触发前可以通过高压气体吹净测头表面附着的金属碎屑、切削液残留，避免杂物垫在测头与刀具之间导致测量值出现偏差。

　　安装边界与尺寸适配方面，这款对刀仪的底座采用标准法兰式安装结构，底座安装孔位间距适配市面上主流数控车床、立式加工中心、雕铣机的工作台T型槽间距，安装时只需要在工作台预留位置打两个对应规格的螺纹孔，用内六角螺栓紧固即可完成机械固定，整体安装高度控制在120mm以内，侧向最大轮廓尺寸不超过80mm，不会占用过多工作台的有效加工行程，哪怕是行程较小的小型精雕机也能顺利安装。电气接口采用标准航空插头，接线定义兼容发那科、西门子、三菱、华中数控等市面上绝大多数主流数控系统的IO接口定义，不需要额外加装信号转换模块，按照接线图接入系统对应的IO点后，只需要在系统内编写简单的宏程序即可调用自动对刀功能，现场调试门槛很低。

　　从长期使用的可靠性角度考虑，这款对刀仪的内部触发机构做了过行程保护设计，当操作人员误操作导致刀具下压行程超过测量范围时，内部的缓冲结构可以吸收多余的下压力，不会直接撞坏内部的微动触发开关，测头端面采用硬质合金耐磨材质，长期被刀具触碰也不会出现磨损凹陷，避免长期使用后测量基准偏移。整体结构没有复杂的传动组件，所有活动部件都做了防锈处理，日常使用只需要定期清理测头表面的碎屑即可，不需要频繁拆解维护，平均无故障工作时间可以达到2万次以上的对刀动作，完全能满足批量加工车间三班倒的连续生产需求。在实际选型适配时，只需要根据自身机床的行程范围、常用刀具的最大直径确认安装位置，避开工作台的夹具安装区域、工件上下料的运动干涉路径即可，不需要对原有设备做大规模改造。
