机械传动用铰接式转向节接头结构

　　在行走类机械的传动与转向执行链路里，这类铰接式转向节接头是衔接动力输出端与转向执行端的核心受力零件，常见于小型非道路作业车辆、工业传动铰接机构、轻载转向传动系统中，承担着传递扭矩、适配转向角度偏转、补偿装配同轴度误差的实际作用。不同于一体式刚性传动杆，这类接头通过铰接副的转动自由度，允许两端连接的轴件在一定角度范围内相对摆动，避免传动过程中因安装偏差、工况形变产生的卡滞、应力集中问题，在频繁换向、存在小幅角度偏移的传动场景中，能大幅降低连接部位的疲劳损耗。

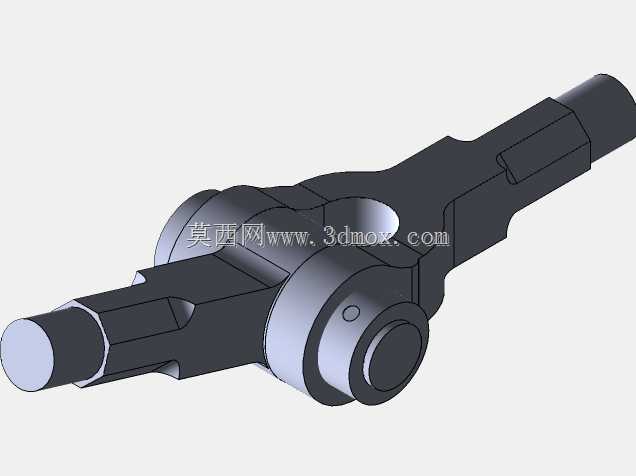

　　从结构设计逻辑来看，整个零件采用一体化锻坯加工的主体思路，中间铰接部位设置了同轴的销孔安装位，用于穿装铰接销轴，销轴孔周边做了加厚凸台处理，这是因为铰接位置是整个零件的应力集中区，工作过程中会持续承受交变的弯曲载荷与径向挤压力，加厚结构能有效提升局部的抗剪切、抗挤压强度，避免长期交变载荷下出现孔位变形、开裂的问题。两端的轴段采用了扁位与圆柱段结合的结构，圆柱段用于穿入配套的连接衬套，保证转动过程中的同轴度基准，扁位结构则用于传递扭矩，防止连接后轴件与接头之间出现相对转动，相比单纯的键连接，这种扁位结构在小尺寸零件上加工更简便，同时能满足轻载工况下的扭矩传递需求，装配时也更容易对准安装位。

　　在外形尺寸与安装边界的设计考量上，中间铰接部位的外径做了严格控制，避免摆动过程中与周边的车架、护板等固定结构发生运动干涉，铰接副的摆动角度范围根据实际使用场景做了限位设计，最大偏转角度控制在工况需求的合理区间内，防止过度偏转导致铰接销轴脱出、传动失效。两端轴段的长度根据配套衬套的压装深度确定，预留了足够的轴向定位空间，轴端做了倒角处理，方便装配时快速导入衬套孔，同时去除加工毛刺避免装配时划伤衬套内表面。铰接销轴的安装孔采用了高精度铰孔加工，保证销轴装配后的间隙控制在合理范围，既不会因为间隙过大产生传动冲击异响，也不会因为间隙过小导致销轴转动卡滞。

　　从实际使用的工况适配角度，这类接头的铰接部位需要定期加注润滑脂，因此在铰接凸台的侧面预留了润滑注油口的安装位置，注油道直接连通销轴与孔的配合面，保证润滑脂能均匀覆盖摩擦表面，降低铰接副的磨损速率，延长零件的使用寿命。零件的整体外形做了多处圆角过渡处理，没有尖锐的棱角，一方面是为了降低热处理过程中的应力集中风险，另一方面也避免装配、维护过程中尖锐边角划伤操作人员。两端轴段的同轴度、铰接孔与两端轴的垂直度都有较高的形位公差要求，这些公差直接影响装配后整个传动链路的运转平顺性，如果形位公差超差，会导致传动过程中出现卡滞、摆动不均匀、异常磨损等问题，建模过程中需要严格控制各特征的基准统一，以中间铰接孔的轴线为主要设计基准，两端轴段的轴线均以该基准为参照进行约束，保证设计尺寸与加工基准的一致性。

　　在装配适配性上，这类接头可以配套不同规格的铰接销轴、连接衬套使用，根据传递扭矩的大小调整轴段直径、铰接孔直径以及整体壁厚，不需要大幅改动整体结构形式就能适配不同载荷等级的传动场景，具备较强的结构通用性。建模过程中对各受力部位的壁厚做了均匀化处理，避免出现壁厚突变的情况，减少加工过程中因切削量不均导致的变形问题，同时也让零件整体的应力分布更均匀，避免局部应力过大导致的早期失效。
