卧式承压储运用压力容器结构设计

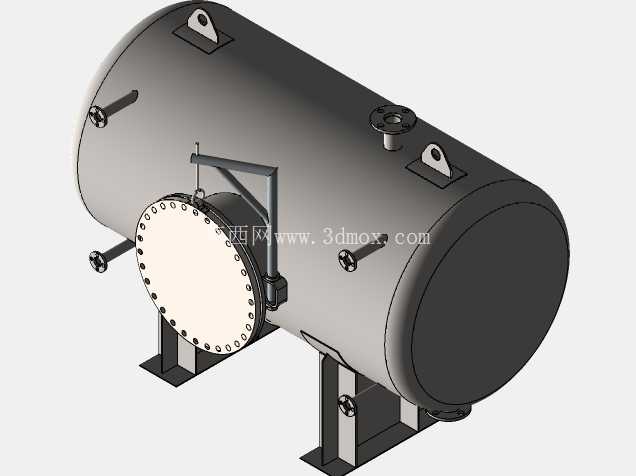

　　在石油炼化、化工生产、油气储运、能源动力等工业场景中，卧式压力容器是承担带压介质存储、缓冲、气液分离等核心功能的常用设备，这类设备的设计需要同时兼顾承压可靠性、安装便捷性与后期运维的可操作性，本次呈现的卧式压力容器结构，完全围绕现场实际使用需求完成全细节建模还原。从结构布局来看，罐体采用标准卧式圆筒形承压壳体设计，两端采用标准椭圆封头结构，相比平封头结构能够在相同壁厚下承受更高的内压载荷，同时降低封头与筒体连接位置的应力集中系数，适合0.1-1.6MPa区间的中低压工况使用，可适配压缩气体、轻质油品、工艺水等多种常见工业介质的存储与工艺缓冲需求。

　　筒体侧面设置的大口径人孔采用带颈对焊法兰连接结构，人孔法兰沿圆周均匀布置紧固螺栓孔，配套的盲板法兰通过吊臂结构与罐体支座连接，日常运维时拆卸螺栓后可通过吊臂将人孔盖旋转移开，无需额外吊装设备即可完成内部检修、清淤、附件更换等作业，大幅降低现场运维的工作量与作业风险。人孔旁的斜向接管为介质进料口，采用切向进料结构设计，能够让进入罐体的介质沿筒体内壁形成旋流，减少进料时对罐体内部的冲击，同时可辅助实现气液两相介质的初步分离；罐体另一侧封头及筒体下部设置的多个不同口径接管，分别承担介质出料、排污、液位检测、压力监测、安全附件安装等功能，所有接管均采用加厚补强结构，在开孔位置通过补强圈抵消开孔造成的壳体强度削弱，避免长期承压运行过程中开孔位置出现裂纹泄漏。

　　罐体顶部设置的两个吊耳结构，完全按照设备整体重心位置对称布置，吊耳采用带加强筋的板式结构，可满足设备整体吊装、转运、就位过程中的载荷需求，避免吊装过程中出现罐体变形、吊耳撕裂等问题；罐体底部采用两个对称布置的鞍式支座，其中一个为固定支座，另一个为滑动支座，能够适配设备运行过程中因温度变化产生的热胀冷缩位移，避免温度应力造成支座焊缝开裂或者筒体变形，支座的底板预留了地脚螺栓安装孔，可直接与混凝土基础或者钢结构机架完成固定安装，安装时需要保证两个支座的水平度偏差控制在允许范围内，避免罐体运行过程中出现附加应力。

　　从设计思路上看，整个结构没有冗余的装饰性设计，所有结构特征都服务于实际功能需求：筒体壁厚的选取结合了常用中低压工况的承压要求，法兰规格、螺栓数量、接管位置都参考了成熟的工业设计规范，吊臂的旋转半径经过校核，保证人孔盖开启后不会与周边接管、外部管线产生干涉，所有棱角位置都做了工艺倒角处理，既减少焊接过程中的应力集中，也避免现场安装运维过程中出现磕碰划伤。这类设备在现场安装时，需要提前核对接管方位与外部管线的对接位置，预留足够的人孔开启操作空间，支座安装完成后需要对罐体水平度进行找正，滑动支座的底板需要铺设聚四氟乙烯滑板，保证设备热胀冷缩时能够自由位移；日常运行过程中需要定期检查法兰密封面的泄漏情况、支座焊缝的开裂情况，按照规范要求定期进行耐压检测与安全附件校验，保证设备长期稳定运行。整个三维建模过程中，对每个结构细节都做了1:1还原，包括法兰的螺栓孔分布、补强圈的焊接位置、吊臂的铰接结构、支座的加强筋布局，能够直接用于结构校核、安装模拟、运维培训等场景，也可作为同类型压力容器设计的参考模板，帮助结构设计人员快速完成同类设备的方案迭代与细节优化，减少重复建模的工作量，同时可以提前排查结构干涉、安装空间不足等设计阶段容易忽略的问题，降低现场安装调试阶段的整改成本。
