法兰式手动操作工业管路球阀结构

　　在工业流体输送系统的管路布局中，这类法兰连接的手动球阀是中低压工况下最常用的通断控制元件，常见于给排水管网、化工介质输送支线、暖通循环水系统、小型工艺装置的管路节点，承担管路介质截断、导通的核心功能，相比闸阀、截止阀，它的流阻更小，全开状态下介质通道近乎直通，不会对管路内的流体造成明显的节流压损，适合对管路通径一致性要求较高的输送场景。

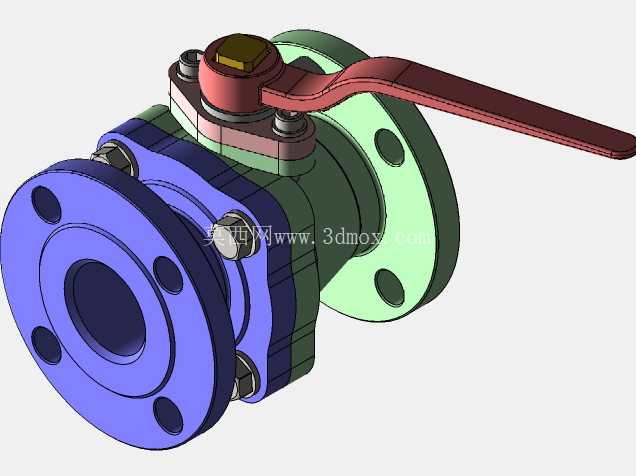

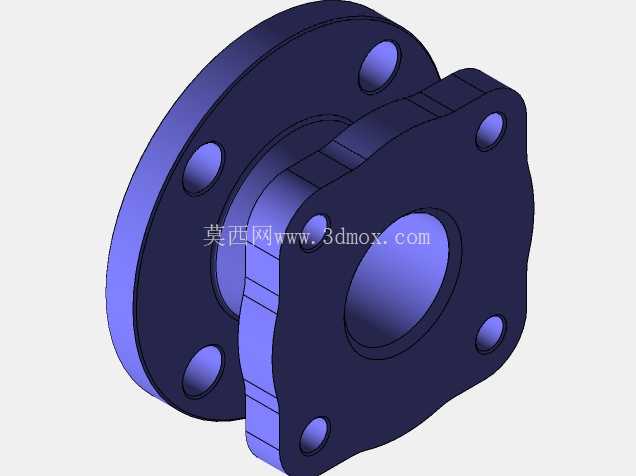

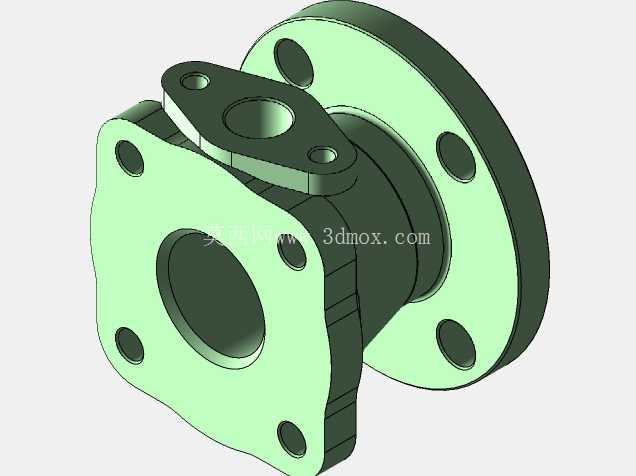

　　从结构设计逻辑来看，这款球阀采用分体式法兰阀体结构，左右两侧阀体通过螺栓组锁紧固定，中间夹持带通孔的球形阀芯，阀芯与阀体之间设置密封件实现介质密封，顶部的阀杆穿过压盖结构与外部操作手柄连接，扳动手柄即可带动阀芯做90度旋转，实现阀门的全开与全关切换，手柄的朝向可以直观反馈阀门的启闭状态，手柄与管路平行时为全开，垂直时为全关，现场巡检时无需额外标识即可快速判断阀门工作状态，大幅降低现场操作的误判概率。

　　设计过程中首先要确定的是公称通径与法兰连接尺寸，两侧法兰的螺栓孔分布、法兰密封面直径、法兰厚度都需要匹配对应压力等级的管路法兰标准，确保安装时可以和现场管路法兰直接对接，不需要额外制作转换接头；法兰端面上的螺栓孔采用均匀分布设计，安装时可以根据现场管路布局调整手柄的操作朝向，适配不同的安装空间，避免手柄被周边管路、设备结构遮挡导致操作空间不足。

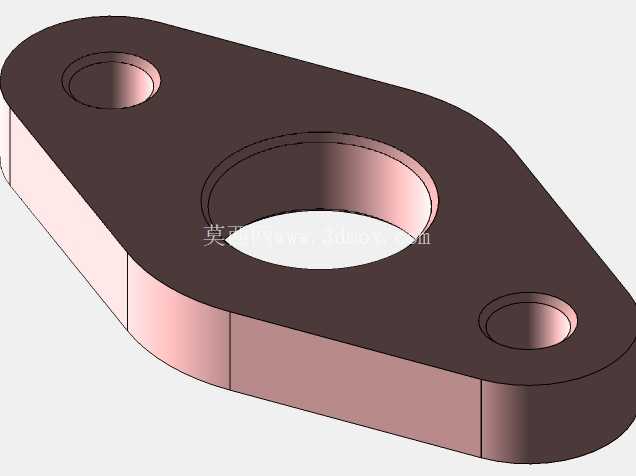

　　阀芯的通孔直径与管路通径保持一致，避免通径缩径带来的流阻增大问题，阀芯表面做光滑处理，降低介质流动时的冲刷磨损，同时提升密封副的贴合密封效果；阀杆与阀体之间的密封采用多层填料结构，在频繁开关操作的工况下也能保证阀杆位置不会出现介质外漏，压盖通过螺栓压紧填料，后期维护时可以通过调整压盖压紧量补偿填料磨损带来的密封间隙，不需要整体拆解阀门即可完成密封维护，降低现场运维的工作量。

　　从安装边界来看，这款阀门的整体长度为法兰端面之间的结构长度，安装时需要在管路中预留对应长度的安装空间，同时要在手柄操作侧预留足够的扳动空间，确保手柄可以完成90度的全行程转动，不会和周边的管路支架、墙体、设备外壳产生干涉；阀门本身可以水平安装、垂直安装或者倾斜安装，没有严格的安装方向限制，介质流向也没有强制要求，现场布置的灵活性很高，适合在复杂的管路布局中使用。

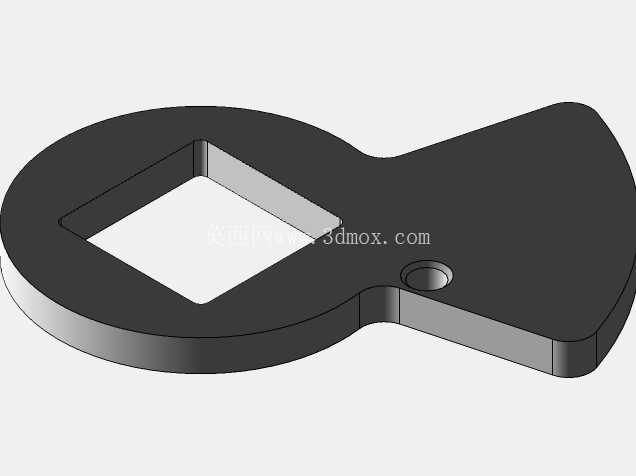

　　在实际工况使用中，这款球阀只适合做通断使用，不建议长期在半开半关的节流状态下工作，因为节流状态下高速流动的介质会冲刷阀芯表面，长期使用会造成阀芯密封面冲蚀磨损，导致阀门关闭时出现内漏；操作时只需要扳动手柄到限位位置即可，不需要额外加力扳动，避免过大的操作力矩损坏密封件或者阀杆结构。

　　建模过程中需要重点关注几个配合位置的尺寸精度：首先是左右阀体的配合止口尺寸，止口的配合间隙要控制在合理范围，既保证组装时可以顺利对位，又要避免间隙过大导致密封件压合不均匀出现内漏；其次是阀芯与密封件的配合尺寸，过盈量太大容易导致操作力矩过大，开关费力，过盈量太小则会导致密封失效出现内漏；阀杆与阀芯的连接位置采用扁方结构传递扭矩，建模时要保证扁方的配合间隙合理，避免开关操作时出现空行程，导致手柄的开关位置和阀芯实际位置出现偏差。

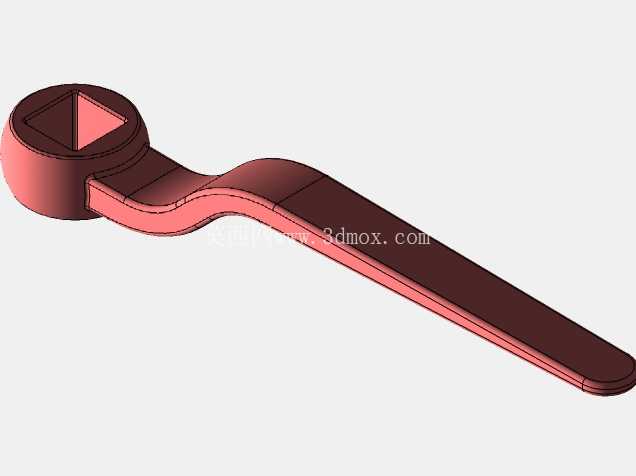

　　另外，阀体外部的加强筋结构设计在螺栓连接位置附近，提升螺栓锁紧时阀体的结构强度，避免螺栓压紧力过大导致阀体变形；操作手柄采用长杠杆结构，用较小的操作力即可带动阀芯转动，即使是公称压力稍高的工况，也不需要借助额外的加力杆即可完成开关操作，降低现场操作人员的工作强度。
