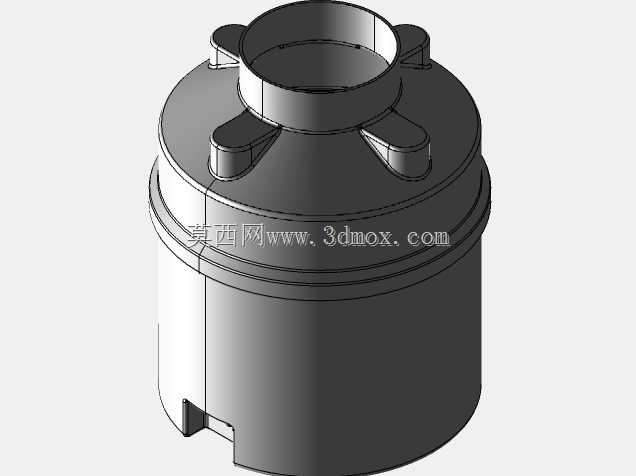

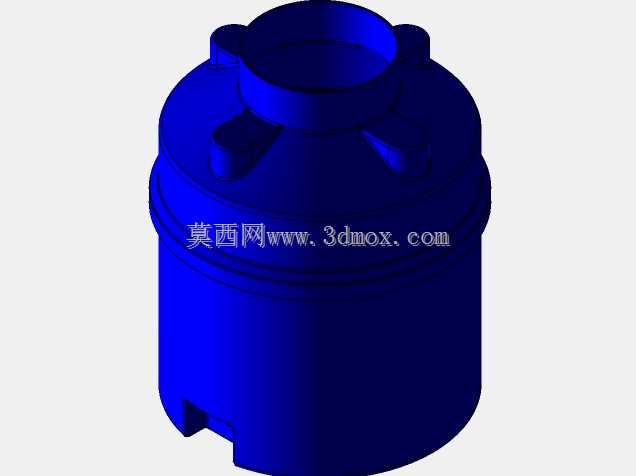

1000升立式储水罐体结构设计

　　这款1000升容量的立式储水罐体，是民用给排水、小型工业循环水系统、商用净水设备配套场景里的常用储液部件，日常承担系统内水量缓冲、稳压储水、短时供水储备的核心作用，在无持续供水压力的场景下，也可作为重力供水的临时储水单元使用。从结构设计逻辑来看，整体采用圆柱立式布局，是综合考量了占地空间、结构受力稳定性、成型加工难度后的选型结果：圆柱型筒体在承受内部静水压时，环向应力分布均匀，相比方形储箱不存在应力集中的直角转角区域，同等壁厚下承压能力更强，长期使用不易出现角部开裂渗漏的问题；立式布置的形式，可将安装占地面积压缩到同容量卧式罐体的三分之一左右，适配设备间、橱柜下方、户外窄位安装的空间限制，底部预留的支撑凸脚，可让罐体底面与安装基面留出10到15毫米的间隙，避免长期接触基面积水导致的底部腐蚀，同时给底部管路对接留出操作空间。

　　顶部的接口采用大口径法兰式凸缘结构，凸缘周向均匀布置四个卡扣式定位凸台，无需额外螺栓紧固即可快速对接上端的过滤组件、进水阀组或者密封端盖，拆装维护时单人即可操作，相比传统螺栓连接的法兰结构，能减少60%以上的拆装工时，凸缘内径匹配常规DN100的通径规格，进水流量可满足每小时5立方的供水需求，不会出现进水阻力过大导致的溢流问题。筒体上部周向布置的四个径向凸筋，一方面是作为吊装搬运时的受力卡位，方便人工或者简易吊具转移罐体，另一方面可增强筒体上部的结构刚度，避免上端对接阀组时因拧紧力矩过大导致筒体上口变形。

　　筒体中部的环形凸起滚筋，是滚塑或者吹塑成型时的工艺加强结构，可大幅提升筒体的环向刚度，当罐体满载1000升水时，筒体中部的径向变形量可控制在1毫米以内，不会出现鼓胀变形的问题，同时该滚筋也可作为罐体安装液位传感器时的定位基准，方便现场施工时快速确定液位计的安装高度。从安装边界来看，罐体整体外径控制在1000毫米以内，总高度控制在1400毫米左右，安装时仅需在基面预留直径1100毫米的圆形操作空间，顶部需要留出至少200毫米的管路对接操作空间，侧面距离墙体或者周边设备需要留出100毫米以上的间隙，方便后期观察罐体是否有渗漏、清理周边卫生。

　　在实际选型适配时，需要注意该罐体的工作静水压适配范围不超过0.1MPa，适合常压储水场景使用，不可作为承压供水的压力罐使用；接口的卡扣凸台尺寸是标准化规格，可直接匹配市面上主流的商用净水设备、小型供水机组的上端阀组，无需额外加工转接法兰。建模过程中，对所有转角位置都做了R3到R5的圆角过渡，既符合塑料成型或者钣金焊接的工艺要求，避免应力集中，也能减少罐体内部的清洁死角，防止长期储水时杂质在转角处堆积滋生细菌；底部的出水接口位置做了内凹设计，可让罐体内的残留积水完全排空，不会出现死水滞留的区域，日常排污清洗时仅需打开底部排污阀即可将罐内沉积物完全冲出，无需人工进入罐体内部清理。在配套管路设计时，进水口建议从顶部凸缘接入，伸到罐体内部距底部200毫米的位置，避免进水时冲击罐底导致沉积物泛起；溢流口可设置在距顶部100毫米的筒体位置，口径不小于DN50，防止进水阀故障时水从顶部溢出；液位监测可采用浮球式液位计，从顶部凸缘的预留孔位接入，浮球的活动行程需要匹配罐体1200毫米左右的有效储水高度，避免出现液位监测不准导致的溢水或者空抽问题。
