可直线旋转双运动自动焊接作业台

在中小批量结构件焊接加工场景里，传统固定高度的焊接台长期存在操作适配性差的问题：焊工长时间弯腰作业易产生腰部劳损，工件翻面、移位需要额外借助起重工具，不同长度的工件摆放时经常出现台架支撑范围不足的情况，部分简易台架没有防护结构，焊渣飞溅容易伤及周边作业人员。这款双运动焊接作业台的设计，正是针对车间实际焊接工序里的这些痛点展开，从结构布局到动力选型都围绕焊接作业的实际操作需求做适配。

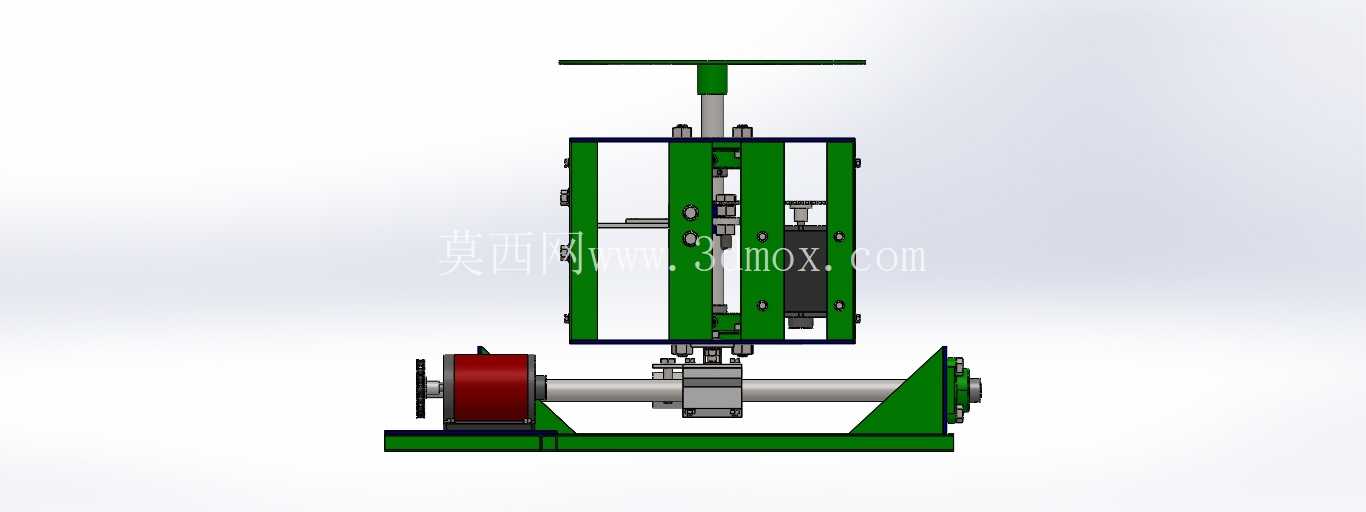

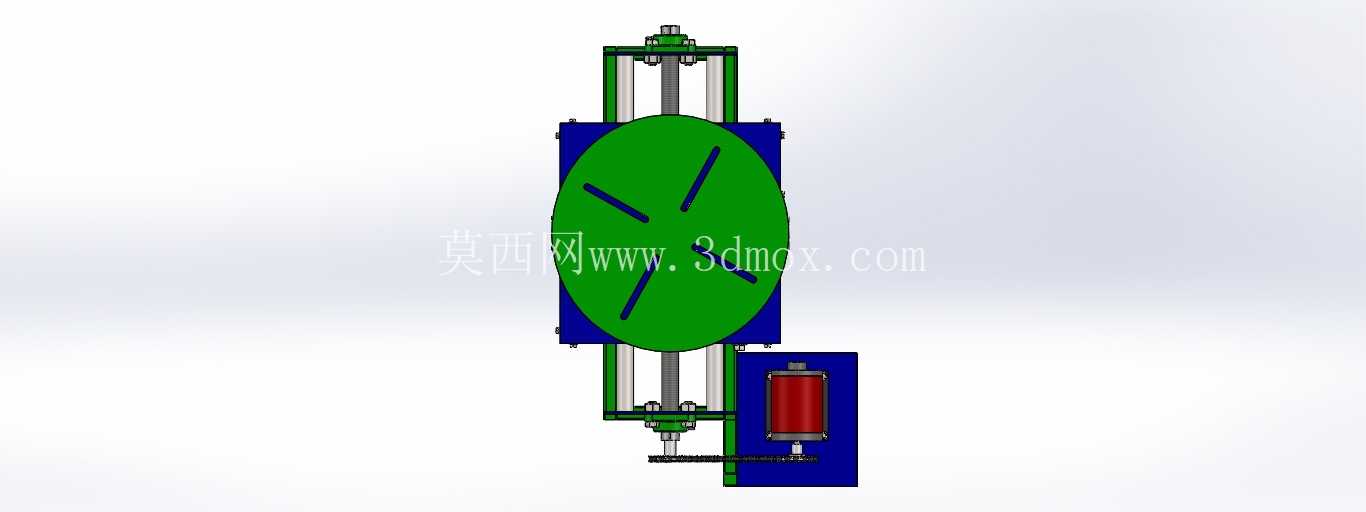

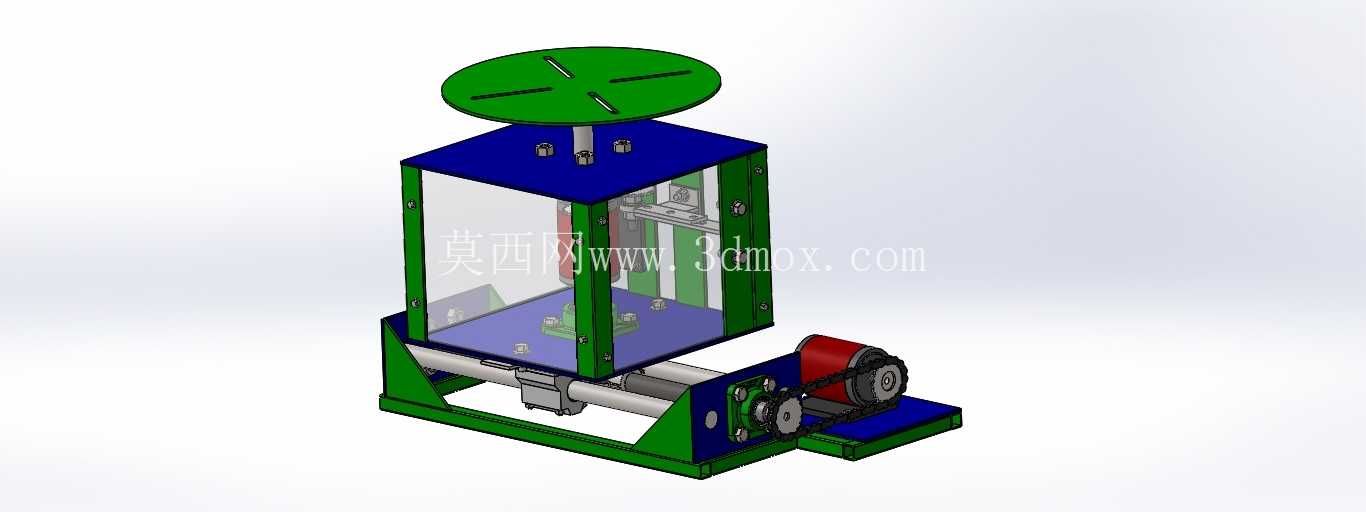

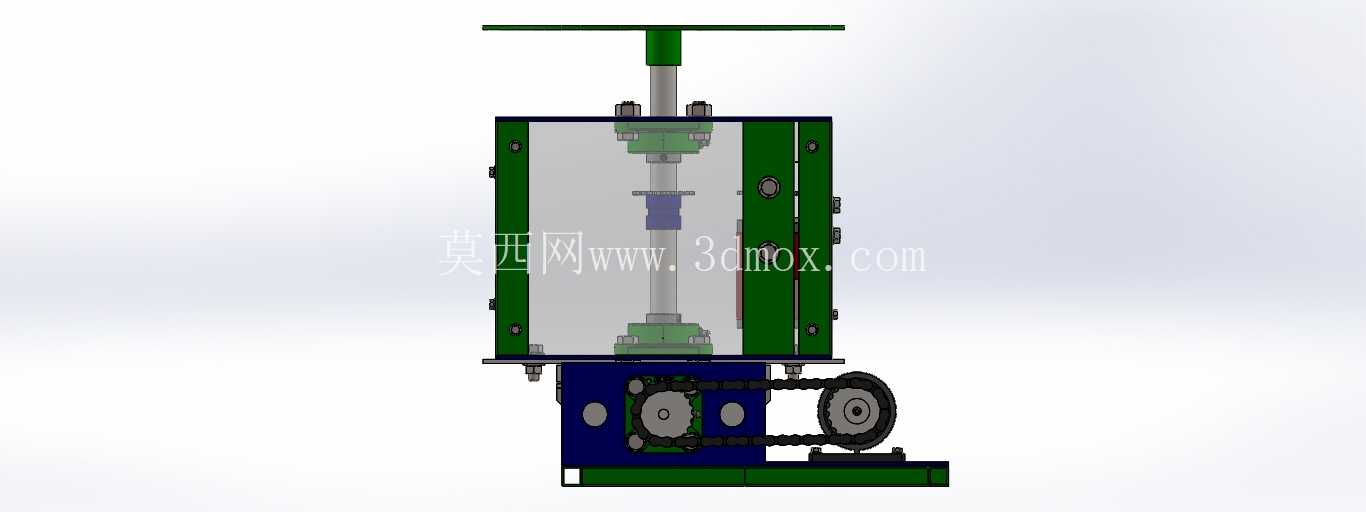

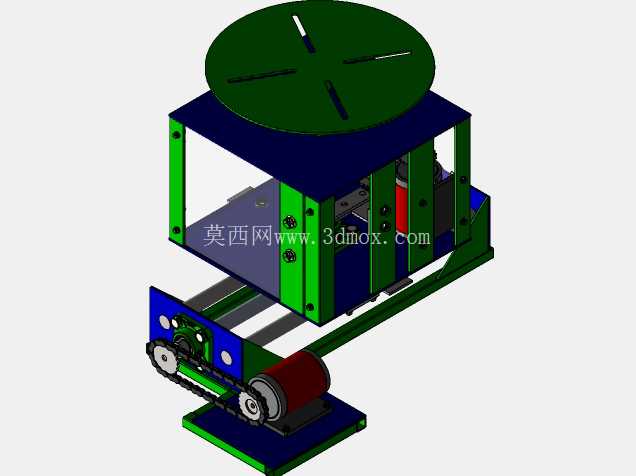

从功能实现逻辑来看，整套作业台分为上部承载工位、中部支撑框架、下部运动驱动三个核心模块。上部的圆形承载转盘采用开槽式盘面设计，槽道沿十字方向分布，可快速穿装压紧螺栓、快速夹钳等工装夹具，适配不同外形的焊接工件装夹需求，转盘盘面高度与成年人腰部齐平，焊工作业时无需长期弯腰或抬臂，能有效降低长时间作业的疲劳度。中部支撑框架采用型材焊接加透明防护板的结构，三面的透明防护板可阻挡焊接过程中飞溅的高温焊渣，避免焊渣掉落到下部传动机构造成卡滞，同时也能减少焊渣飞溅到作业通道引发的安全隐患，框架内部预留了走线空间，驱动电机的线缆可从框架内部排布，避免线缆外露被焊渣烫损。下部的直线运动模组采用双光轴导向搭配链传动的结构，由独立的直流电机提供动力，可带动上部整个作业工位沿水平方向做直线往复移动，适配长条形工件的连续焊接需求，无需焊工反复挪动站位或搬移工件；上部转盘的旋转运动由另一台独立直流电机驱动，两台电机的控制回路独立设置，可通过外接调速器分别调节直线移动速度与转盘旋转速度，适配不同焊接工艺的参数需求，比如环缝焊接时可匹配焊接速度调整转盘转速，长直缝焊接时可调整直线移动速度匹配送丝节奏。

从安装边界与尺寸适配角度考量，整套设备的底部安装底座采用延伸式结构，驱动电机侧的底座向外延伸，保证直线运动到最大行程时设备整体重心仍落在底座支撑范围内，不会出现倾覆风险；设备整体占地宽度控制在1.2米以内，长度在1.8米以内，可直接放置在常规车间的焊接工位区域，无需对现有工位地面做特殊改造，底部预留了地脚螺栓安装孔，可根据车间地面情况选择固定安装或者加装脚轮做移动工位使用。上部转盘的直径适配常规中小尺寸结构件的装夹需求，可满足单重50kg以内的工件焊接承载，直线运动行程覆盖1米以内的长工件焊接需求，转盘可实现360度连续旋转，无需人工翻面即可完成工件周向焊缝的焊接作业。

在结构细节设计上，传动部位全部设置了可拆卸的防护盖板，日常清理焊渣、维护传动部件时无需拆解整体框架，只需打开对应位置的盖板即可操作；导向光轴表面做了淬火处理，提升耐磨性能，长期往复运动也不会出现明显的磨损间隙，传动链条采用标准工业滚子链，采购替换方便，维护成本低。考虑到焊接作业现场的高温、多粉尘环境，所有电机的接线端都做了耐高温防护处理，避免焊接高温烤坏线缆绝缘层，框架的金属结构件全部做了防锈喷涂处理，可抵御焊接现场的锈蚀影响。目前该结构的设计主要针对中小尺寸工件的焊接作业，受限于转盘承载能力与直线行程范围，暂不支持大型重型构件的焊接，后续可通过加大框架尺寸、提升驱动电机功率、加长导向轴行程的方式拓展承载范围，适配更大尺寸工件的焊接作业需求。
