轮式滑移装载机工程作业整机结构设计

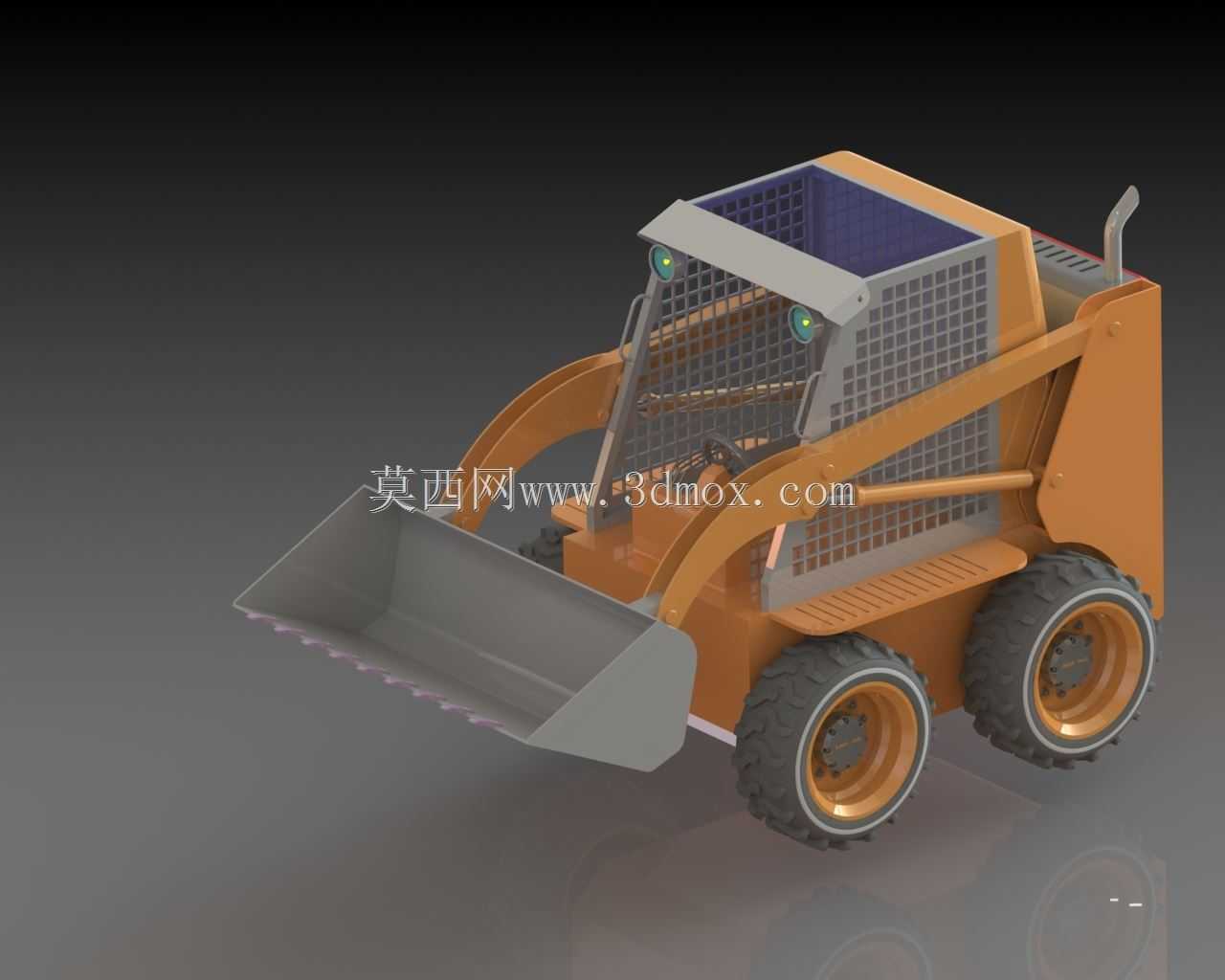

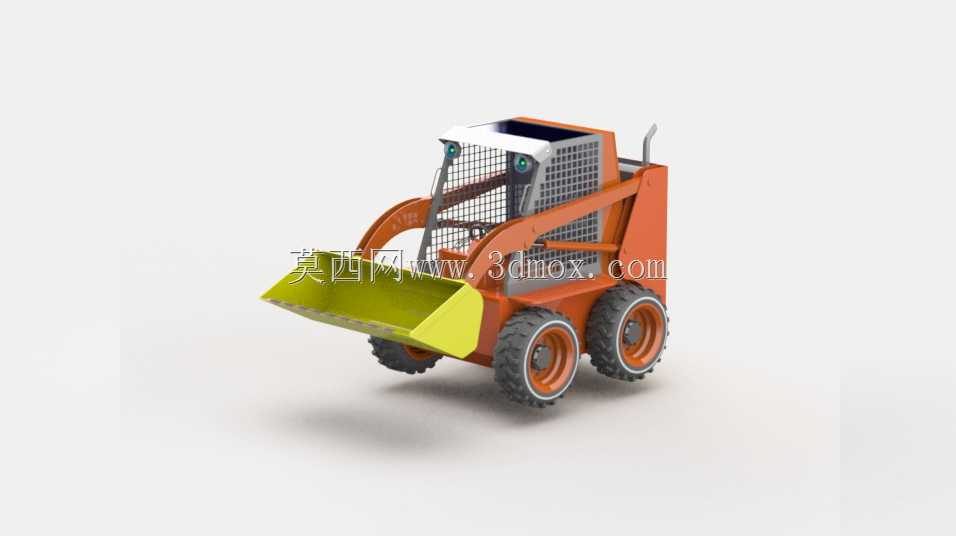

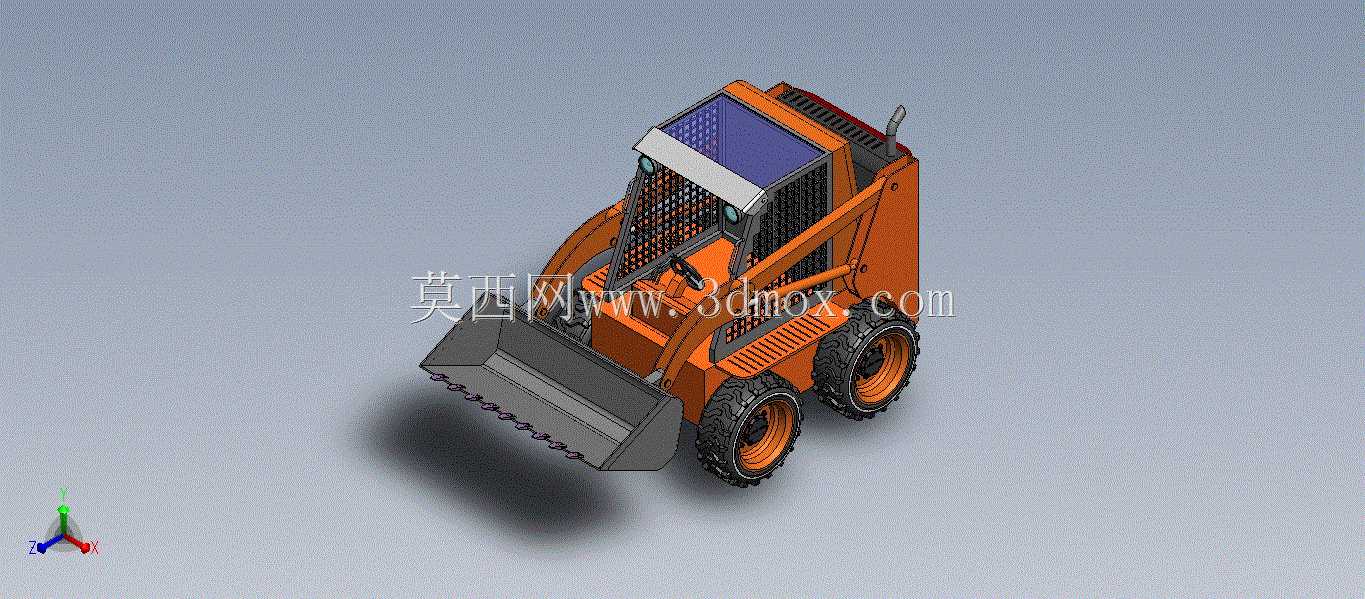

　　这款轮式滑移装载机的三维结构设计，核心围绕狭小场地内的灵活作业需求展开，区别于常规大中型装载设备，其整机布局采用短轴距、窄机身的紧凑化设计思路，可在厂房内部、市政巷道、园林作业区等常规装载设备无法回转的受限空间内完成原地转向，适配场地边界宽度仅需略大于机身宽度即可完成全向回转作业。从功能结构来看，前端工作装置采用通用快换接口设计，除标配的铲装斗体之外，可适配破碎锤、货叉、清扫器、抓斗等多种属具，覆盖散料铲运、场地破碎、物料码垛、路面清扫、杂物抓取等多类作业场景，在市政维护、厂区零散物料转运、小型土石方施工、农牧场物料整理等场景下，无需额外配置多类专用设备即可完成跨工种作业。

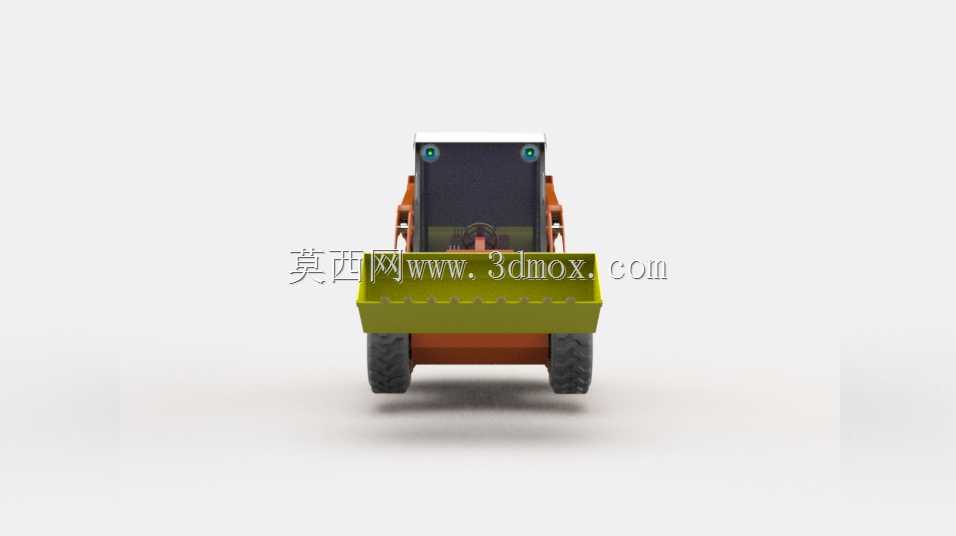

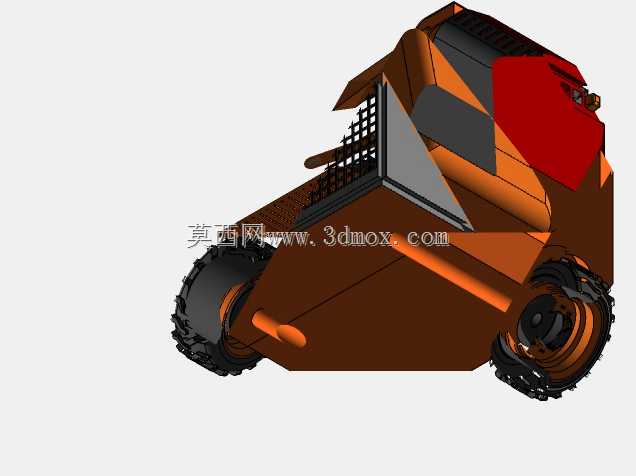

　　整机的动力舱采用后置布局，将动力单元、散热系统集中布置在机身尾部，既平衡了前端属具作业时的整机配重，也预留了足够的维护操作空间，日常检修时可直接打开尾部舱门完成滤芯更换、油液检查、管路紧固等常规维护操作，无需拆解机身覆盖件。驾驶室采用防落物框架结构，前部设置网格状防护栏，既保证操作人员的前方作业视野，也可避免作业过程中飞溅的碎石、物料撞击操作人员，防护网格的栅格间距经过反复校核，在保证防护强度的前提下尽可能降低对视线的遮挡，作业时操作人员可清晰观察铲斗刃口与作业面的相对位置，精准控制铲装深度与卸料高度。

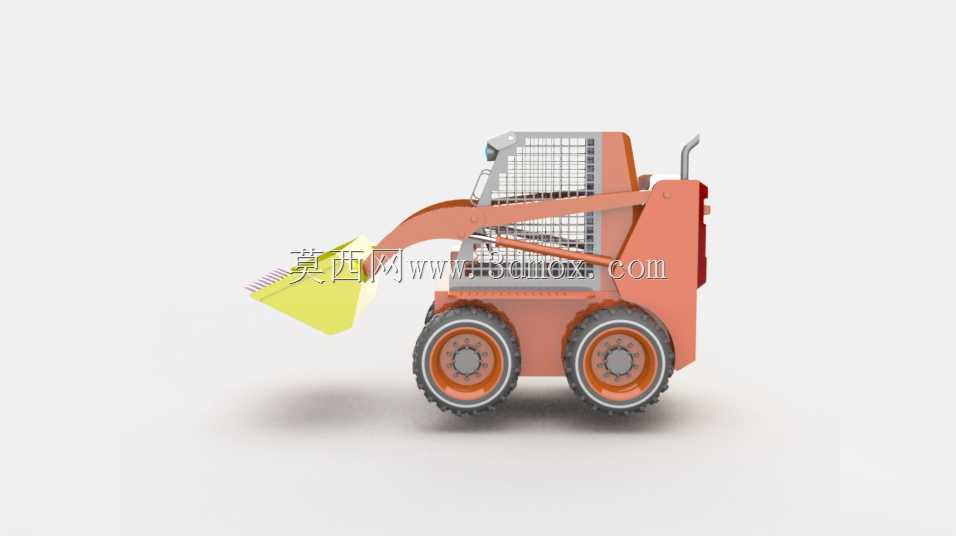

　　行走系统采用四轮驱动的滑移转向结构，左右两侧车轮可独立控制转速与转向，通过两侧车轮的转速差实现转向动作，相比传统铰接式转向结构，省去了转向铰接机构的复杂结构，整机结构强度更高，可在崎岖不平的作业场地保持足够的驱动力，轮胎采用深花纹工程轮胎，胎面的块状花纹可在泥泞、碎石路面提供足够的抓地力，避免作业过程中出现打滑陷车的问题。铲斗结构采用耐磨钢板焊接成型，斗刃部分做了加厚处理，可承受铲装硬质物料时的冲击载荷，斗体的弧度设计兼顾了铲装时的入土角度与卸料时的物料滑落顺畅度，举升臂采用双摇臂平行举升结构，举升过程中铲斗可保持相对稳定的角度，避免举升过程中物料洒落，举升油缸与翻斗油缸的铰接点位置经过多轮运动仿真校核，保证在最大举升高度时仍有足够的翻斗卸料角度，同时在最低作业位置时铲斗可下探至地面以下一定深度，满足平整场地、铲挖硬质地面的作业需求。

　　整机的液压管路全部采用内置式布局，沿举升臂内部的走线槽布置，避免作业过程中管路被外物刮蹭损坏，管路接头处预留了足够的拆装空间，后期更换管路时无需大范围拆解周边结构。机身侧面的覆盖件采用可拆卸式设计，覆盖件上预留了散热通风格栅，保证动力舱与液压系统的散热需求，格栅的开孔尺寸经过优化，既保证通风量，也可阻挡较大的杂物进入舱内损坏散热片。从安装边界来看，整机宽度控制在1.8米以内，长度含铲斗仅3.5米左右，高度在驾驶室顶部位置不超过2米，可直接通过常规的厂区大门、电梯入口，适配室内拆除、楼层内物料转运等特殊作业场景，整机的接地比压经过优化，在普通硬化路面作业时不会对路面造成过度压损，也可在铺设了临时垫板的软质场地完成作业。设计过程中对所有运动部件做了干涉检查，举升臂举升、下落、翻斗的全行程内，不存在结构件之间的碰撞干涉，所有铰接点的销轴都设置了润滑脂注油口，可定期加注润滑脂降低铰接部位的磨损，延长整机的使用寿命。
