轮式装载机整机SolidWorks装配结构设计

项目分类:机械设备 发布时间:2024-12-15 ID:853722
  • 轮式装载机整机SolidWorks装配结构设计
  • 轮式装载机整机SolidWorks装配结构设计
  • 轮式装载机整机SolidWorks装配结构设计
  • 轮式装载机整机SolidWorks装配结构设计
  • 轮式装载机整机SolidWorks装配结构设计
  • 轮式装载机整机SolidWorks装配结构设计
  • 轮式装载机整机SolidWorks装配结构设计
  • 轮式装载机整机SolidWorks装配结构设计

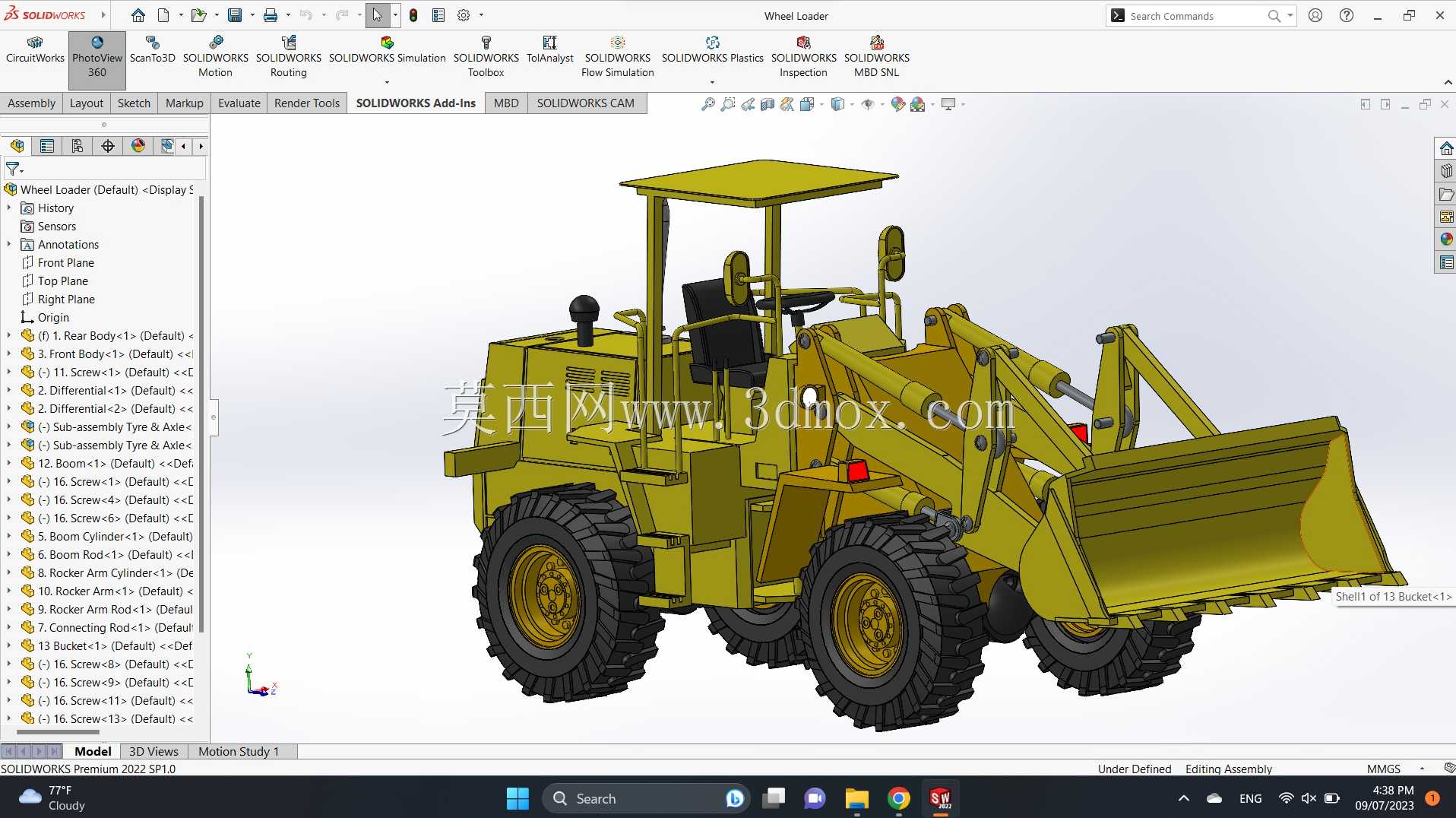

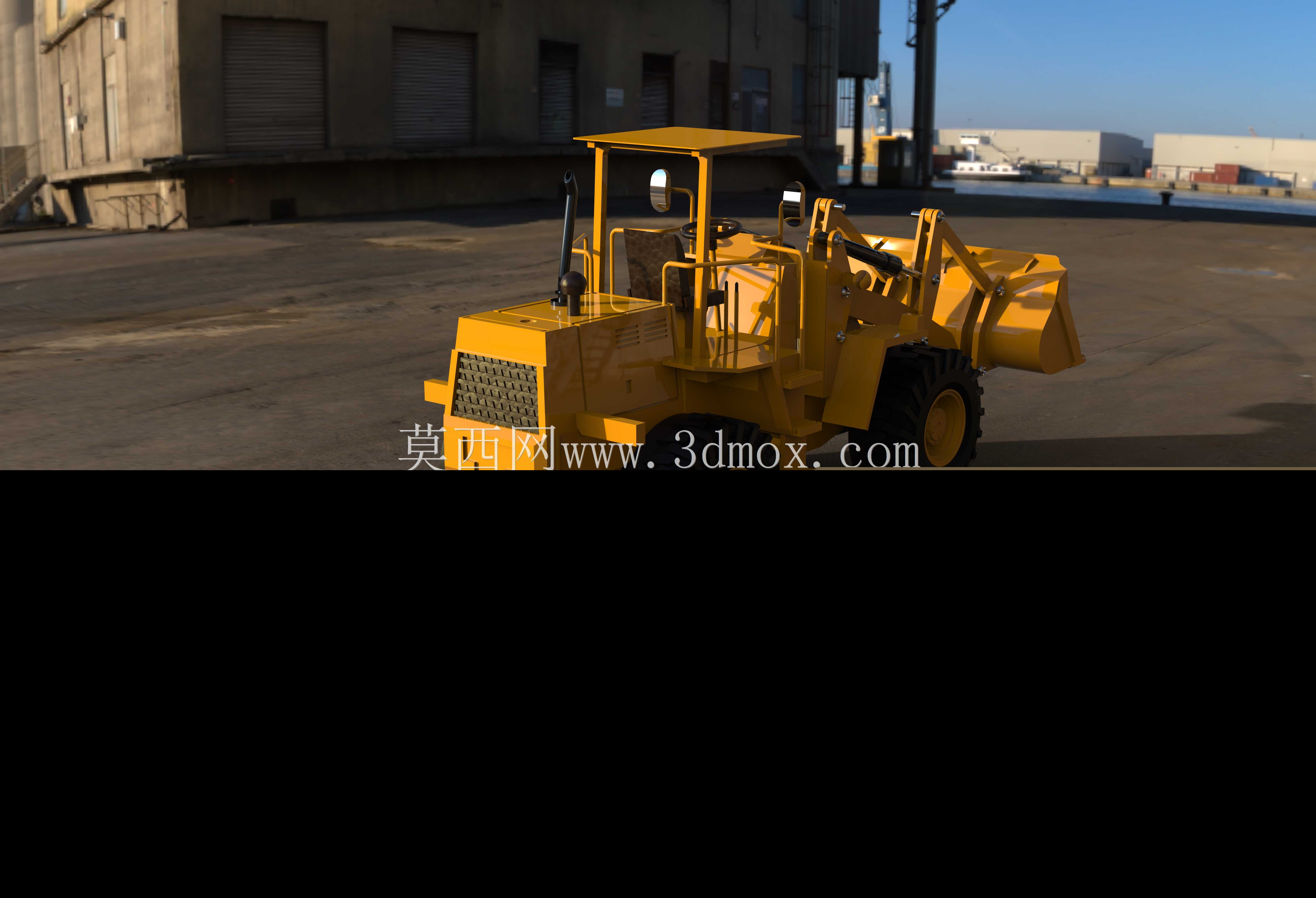

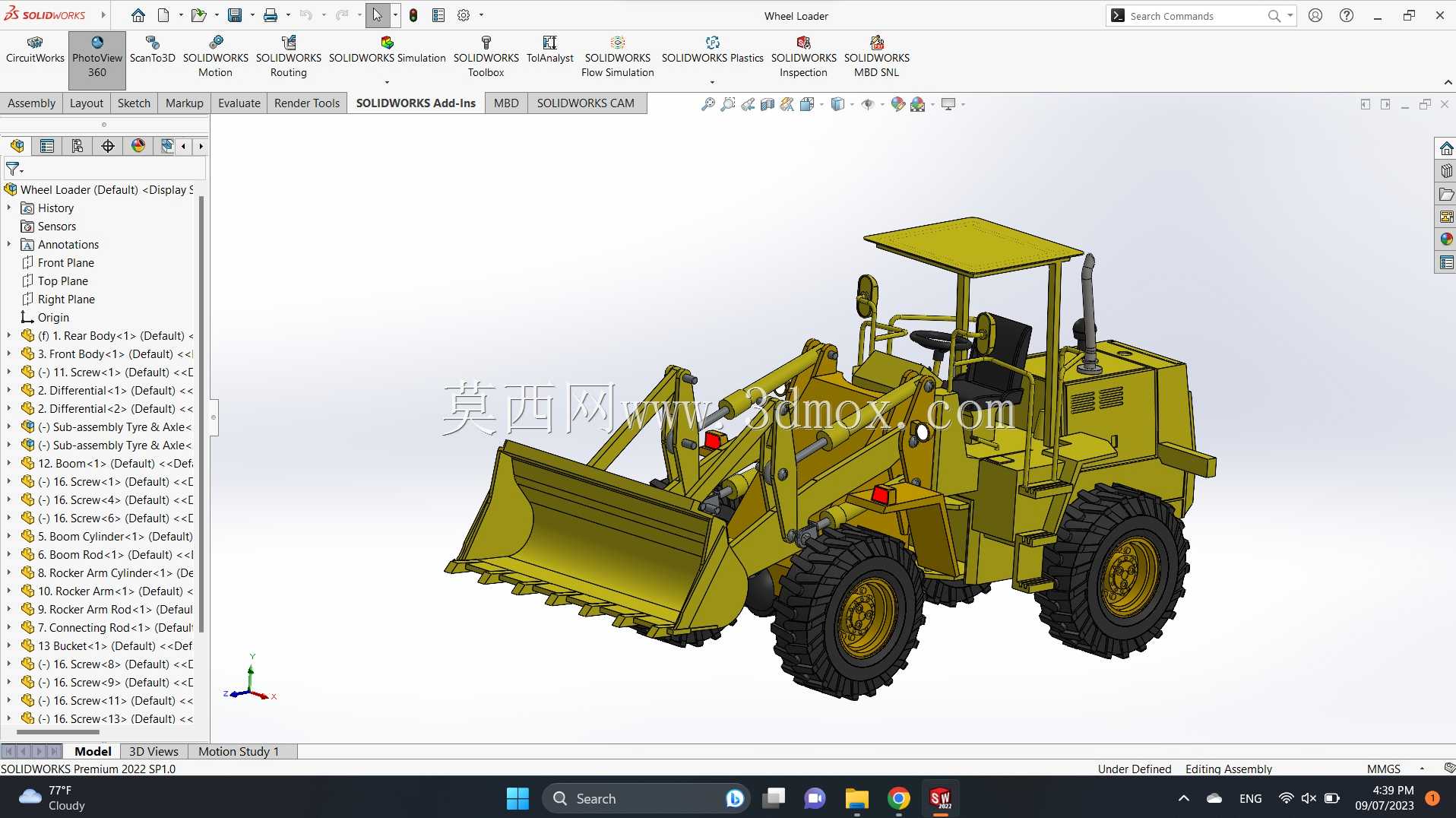

  本次完成的轮式装载机装配体,核心面向散料装卸作业场景的结构复刻与设计验证,覆盖矿山剥离、基建土方转运、厂区散料堆存、港口散货清仓等多类作业工况,这类设备的核心优势在于机动灵活性强、转场速度快,可在狭小作业面内完成铲装、转运、卸料的连续作业循环,相比履带式装载设备对硬化路面的破坏更小,适配城市基建、厂区内部转运等对路面保护有要求的作业场景。

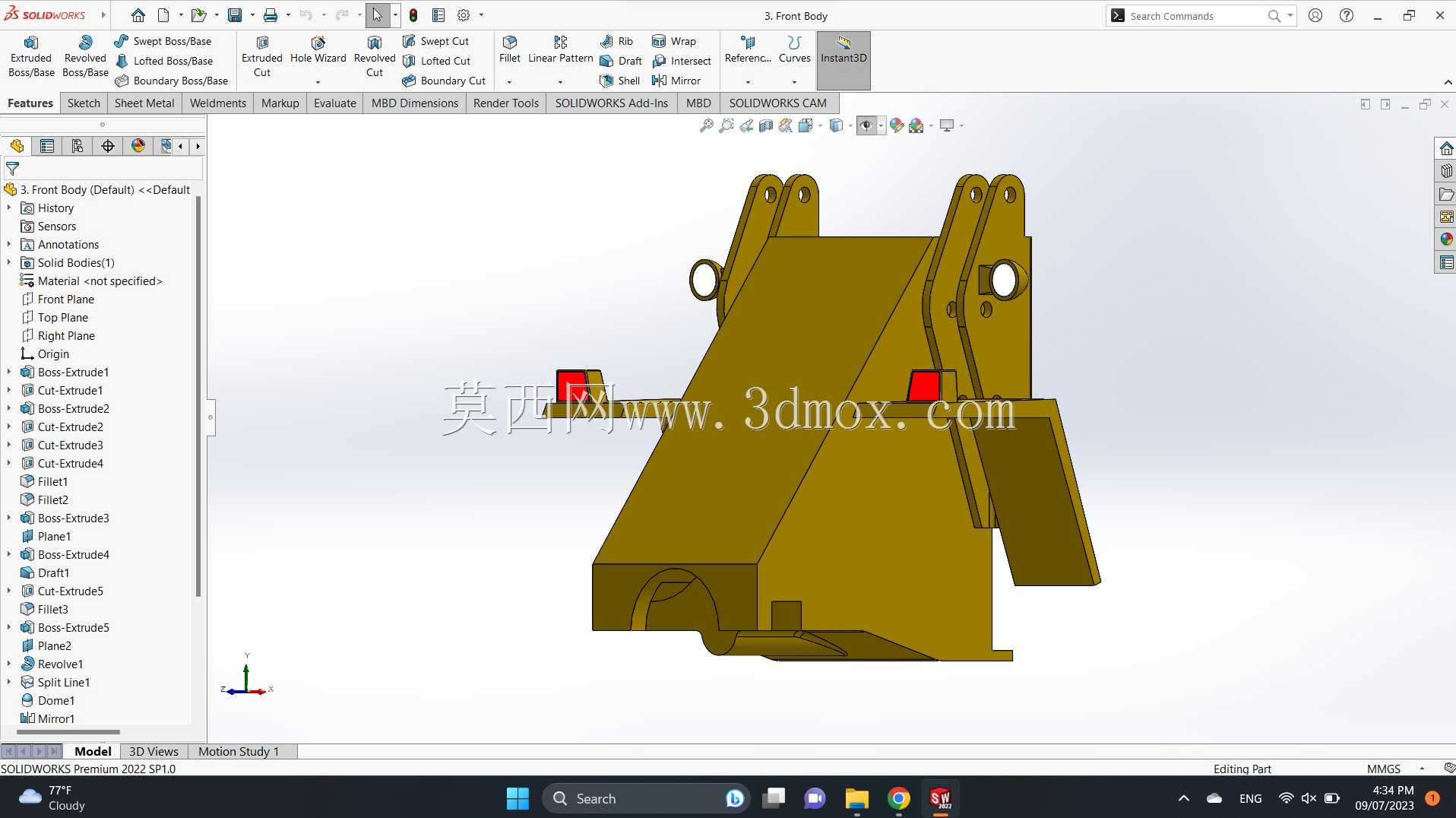

  从功能特性来看,整机采用前后车架铰接的结构形式,转向时通过铰接点的液压油缸推拉实现折腰转向,转弯半径远小于同吨位整体车架设备,适配狭窄巷道、料场边角区域的作业需求;工作装置采用反转六连杆机构,铲斗收斗角与卸料角的运动轨迹经过反复校核,可保证在提升动臂的全过程中铲斗保持平动,避免散料在举升过程中撒落,卸料时动臂举升到最高位置后,转斗油缸动作可实现45度以上的卸料角,保证粘性散料也能顺利卸出,不会粘附在铲斗内壁。行走系统采用四轮驱动配置,前后桥均配置轮边减速结构,可在不增大主减速器尺寸的前提下放大输出扭矩,适配泥泞、松软路面的通过性需求,轮胎选用工程类深花纹越野轮胎,接地比压控制在合理区间,避免在松软料场作业时出现陷车问题。

  设计过程中优先从作业边界反推整机尺寸参数,首先确定额定铲斗容量对应的整机作业载荷,再反向推导动臂、摇臂、连杆的铰接点位置,每一处铰接点的销轴直径都根据极限偏载工况下的剪切力、挤压力计算结果选定,避免作业过程中出现销轴变形、衬套异常磨损的问题。安装边界层面,整机的总长度控制在同吨位设备的常规区间内,运输状态下的整机高度满足普通平板拖车的运输限高要求,铰接点的位置设置在整机前后重心的中间位置,转向过程中前后车架的干涉量经过运动仿真反复验证,左右转向的极限角度均达到行业常规的35度以上,同时预留了足够的液压管路布置空间,避免转向过程中管路被拉扯、挤压。

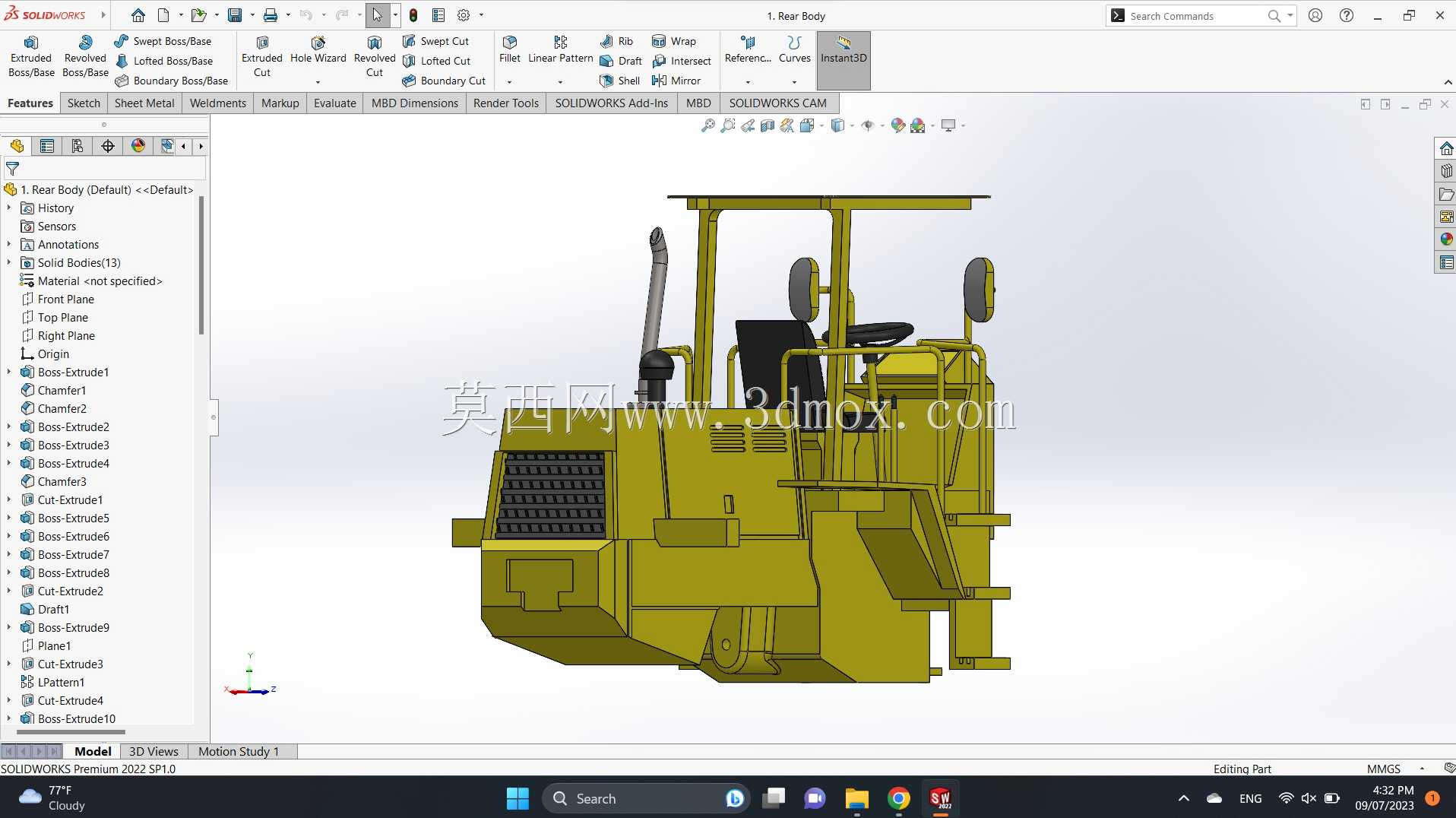

  液压系统的布置充分考虑了检修便利性,工作泵、转向泵的安装位置预留了足够的拆装空间,液压油箱的容积满足系统散热需求,油箱底部设置的放油口位置避开了车架结构件,日常换油保养时无需拆解周边结构即可完成操作。驾驶室的布置位置考虑了作业视野需求,前挡风玻璃的下沿高度足够低,驾驶员在坐姿状态下可清晰观察到铲斗刃口的作业位置,动臂举升到最高位置时也不会遮挡驾驶员的前方视野,后部车架的发动机舱布置经过重心校核,整机空载状态下的前后桥载荷分配比例控制在合理区间,铲装作业时的纵向稳定性满足极限工况下的抗倾覆要求。

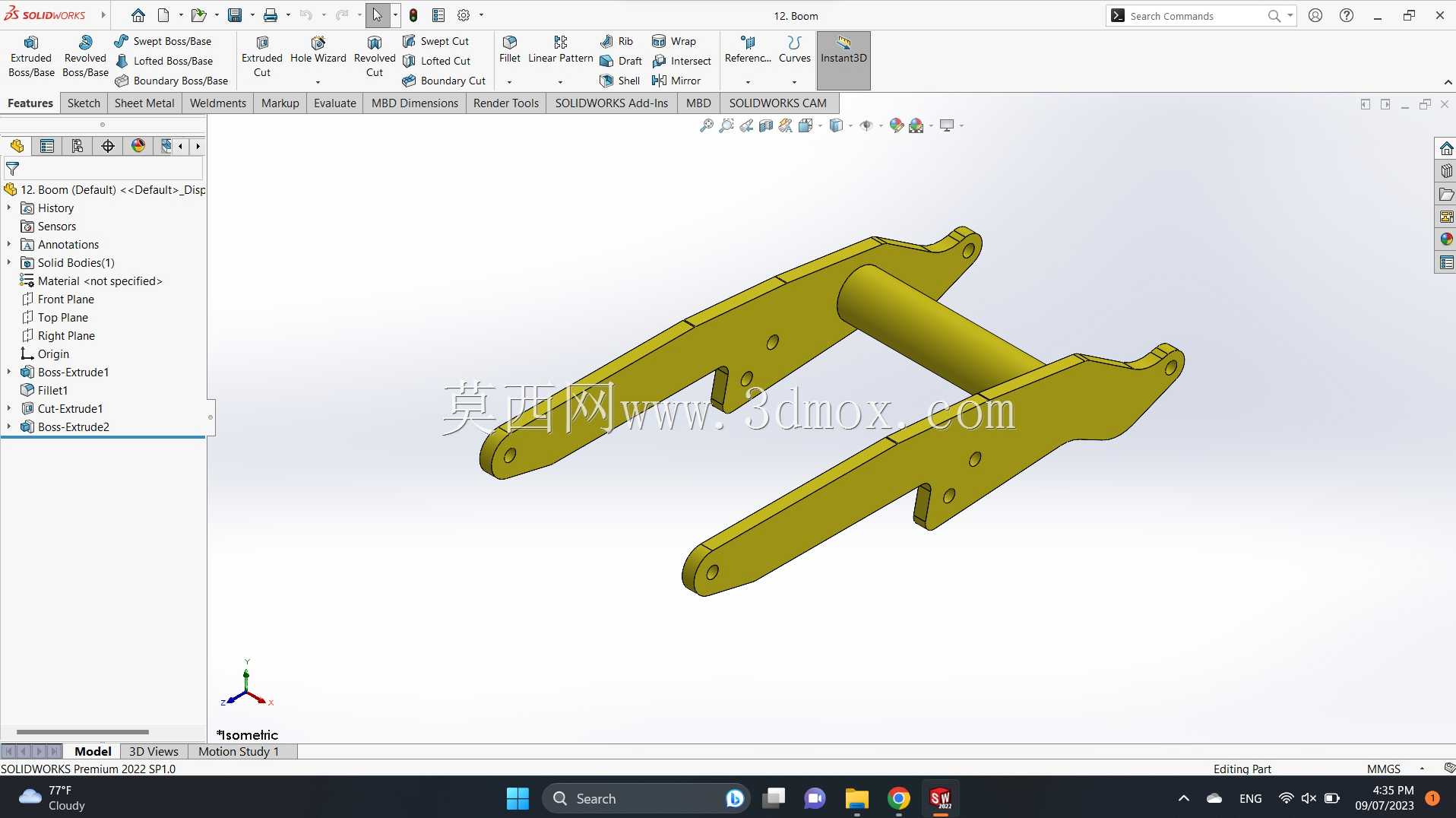

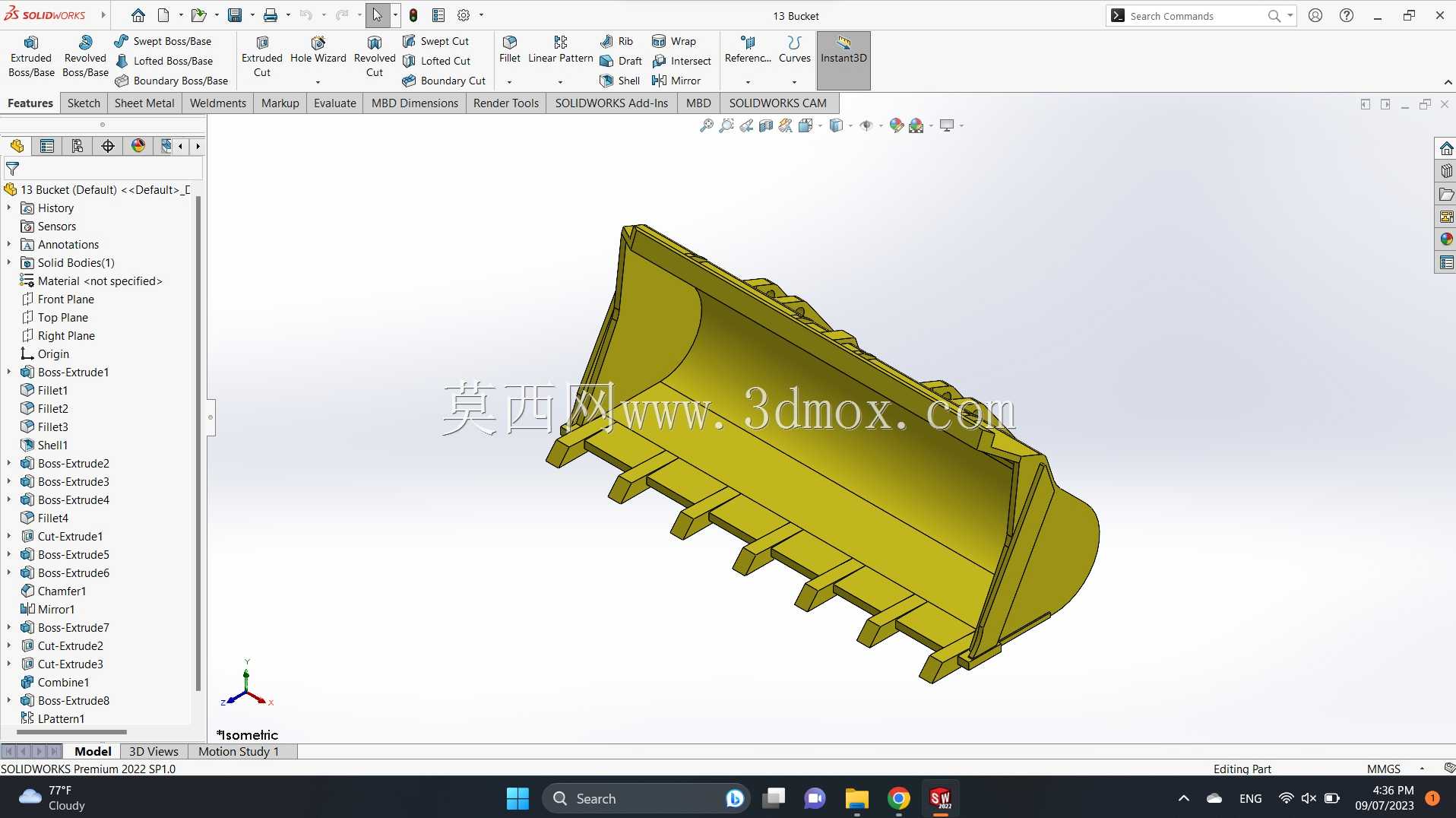

  铲斗的结构设计根据作业物料特性做了针对性优化,切削板采用耐磨合金材料,斗齿的安装结构采用可更换式设计,磨损后可单独更换斗齿无需整体更换铲斗,斗体的加强筋布置在受力集中的刃口背部与斗底弯折区域,避免长期铲装硬物料时出现斗体开裂变形的问题。动臂的截面采用箱型焊接结构,上下盖板与侧板的厚度根据弯曲应力计算结果选定,动臂与车架、动臂与铲斗的铰接座位置均做了加强处理,焊接坡口的设计满足全焊透要求,保证焊接结构的疲劳强度可满足上万小时的作业循环需求。

  转向系统的液压回路设置了优先阀结构,无论工作装置是否动作,转向系统都能获得足够的流量供应,避免作业过程中转动方向盘时出现转向沉重、响应滞后的问题,保证紧急工况下的转向操作安全性。制动系统采用气顶油的钳盘式制动结构,四轮均设置制动钳,制动响应速度快,制动力矩足够,同时设置了停车制动的紧急制动功能,发动机熄火状态下也能保证可靠制动,满足坡道停车的安全要求。整机的管线布置采用分段固定的方式,所有液压胶管、电气线路都留有足够的活动余量,在动臂举升、车架转向的极限位置,胶管的弯曲半径都大于胶管允许的最小弯曲半径,避免长期弯折出现胶管开裂漏油的问题,管线固定卡的位置避开了结构件的锐边,防止长期摩擦导致管线破损。
