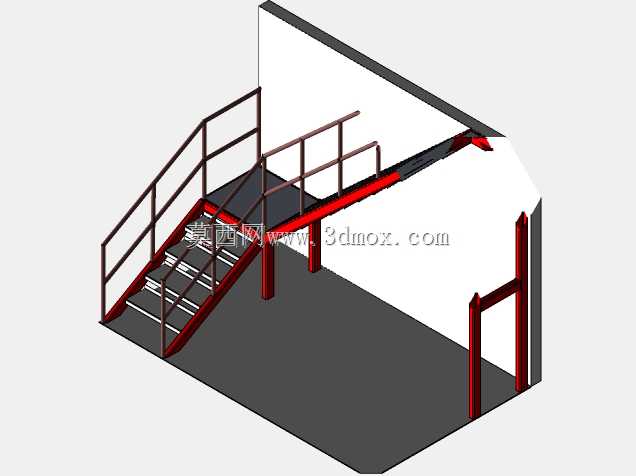

SolidWorks标准工业作业钢梯结构模型

　　这套工业钢梯结构，主要面向工厂车间内固定登高作业场景设计，常见于生产线旁设备检修、高位操作平台接驳、仓储区域高位取放作业的通行需求，区别于移动梯具，这类固定钢梯长期固定安装在作业点位，承载频次高，对结构刚度、防护可靠性的要求远高于临时登高工具。从结构组成来看，整套构件包含踏步段、双侧护栏、平台接驳段、落地支撑柱、墙面固定连接件几个核心部分，踏步采用等间距排布的防滑钢板结构，每级踏步的踏面宽度、踢面高度均参照工业作业通行的常规人体工程学参数设置，避免上下梯时步幅不适引发的失足风险，踏步边缘做了折边强化处理，长期受踩踏荷载不会出现局部弯折变形。

　　双侧护栏采用多道横杆加立柱的结构，扶手高度符合工业防护的安全要求，中间增设的两道横杆能有效防止人员侧身作业时从护栏间隙滑落，护栏立柱与踏步侧边的主梁采用满焊连接，节点位置做了应力分散处理，避免人员倚靠护栏时出现立柱根部焊缝开裂的问题。设计阶段优先考虑了现场安装的适配性，梯段的倾斜角度控制在固定工业梯的合理区间内，既不会因角度过陡增加上下梯的体力消耗，也不会因角度过缓占用过多的车间地面空间；梯段顶部的平台接驳段预留了与现有操作平台的连接接口，可直接与不同高度的钢结构平台、设备旁操作台面做刚性连接，墙面侧的固定支座可根据现场墙体的结构类型选择膨胀螺栓固定或焊接固定，落地端的支撑柱底部预留了地脚安装孔，可直接固定在水泥地面或钢结构地台上，不需要额外做复杂的基础改造。

　　整套钢梯的侧边主梁采用型钢折弯成型，截面惯性矩经过核算，在额定均布活荷载作用下，梯段的最大挠度控制在安全允许范围内，多人同时上下梯时不会出现明显的晃动感；支撑柱的排布位置避开了梯段下方的通行空间，不会对梯底区域的人员走动、物料转运造成遮挡。针对工业场景常见的磕碰、腐蚀问题，所有钢结构构件的外露边缘都做了圆角钝化处理，没有尖锐的毛刺或锐角，避免人员通行时剐蹭受伤；构件表面的涂装预留了现场焊接后的补涂余量，安装完成后可对焊缝位置做统一的防腐涂装处理，适配车间内潮湿、多粉尘的作业环境。

　　在建模逻辑上，所有构件都采用参数化关联设计，当需要适配不同的安装高度时，仅需要调整梯段的踏步数量、主梁长度参数，护栏、支撑柱的尺寸会自动跟随匹配，不需要重新逐个绘制零件，能大幅缩短同类型不同规格钢梯的设计出图周期；每个零件的建模都预留了工艺余量，比如钢板的折弯扣除量、焊接收缩量都在建模时做了预设，导出的工程图可直接用于车间下料、折弯、焊接工序，不需要二次调整尺寸参数。这类钢梯除了常规的车间设备检修使用，也可用于仓储货架的高位通道接驳、厂房夹层的人员通行、大型设备外围的巡检通道搭建，结构形式简单可靠，现场安装时不需要大型吊装设备，仅靠普通的焊接、安装工具即可完成组装，后期维护也十分便捷，仅需要定期检查焊缝连接状态、螺栓紧固情况即可长期使用。
