方形内凹多层密封式管道端盖结构设计

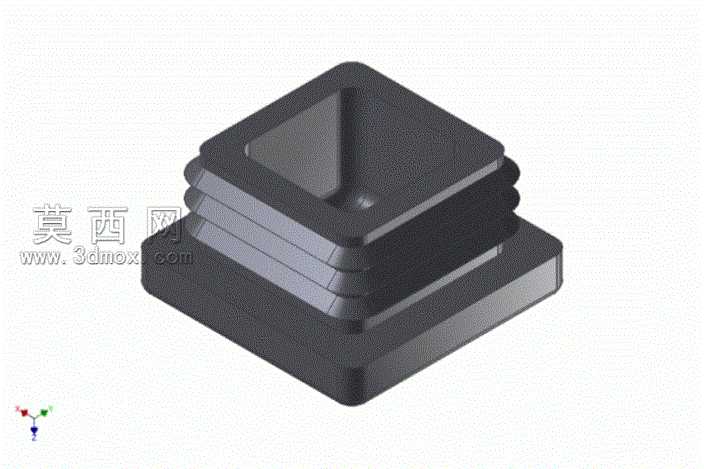

本款管端盖采用三维参数化建模方式完成整体结构设计，建模阶段首先以方形端面为基准绘制外轮廓草图，通过拉伸命令生成端盖底部的法兰式限位基座，该基座尺寸略大于配套方管外径，可在安装时形成轴向限位，避免端盖过度塞入管道内部。基座上方依次设计三层环形凸起的密封筋结构，每层密封筋的外边缘做微小的拔模斜度处理，既可以降低端盖压入管道时的装配阻力，又能在装配完成后通过多层筋条与管道内壁的过盈配合形成多级密封屏障，有效阻挡管道内部介质外泄以及外部灰尘、水汽进入管路内部。端盖顶部采用内凹式方形沉槽设计，沉槽的四个转角处均做圆角过渡处理，避免应力集中导致的结构开裂，同时内凹结构可以在端盖受到外部轴向冲击时预留形变缓冲空间，提升端盖的抗冲击性能。材质设定上选用硬质耐磨橡塑材质，渲染阶段通过调整材质的粗糙度、反光度参数，还原橡塑材质哑光、略带磨砂的真实质感，同时对多层密封筋的边缘做高光处理，清晰展现结构的层级关系。设计过程中充分考虑了管路封堵的实际使用需求，整体结构无多余冗余特征，各部分尺寸经过参数化校验，与对应规格的方形管道内壁尺寸匹配度高，既保证了装配后的连接牢固度，又兼顾了密封性能与结构耐用性，可广泛应用于方形管路的末端封堵场景，在仓储、运输以及设备闲置阶段为管路提供可靠的防护作用。
