铝阳极氧化浅灰色尼龙线锁组件设计

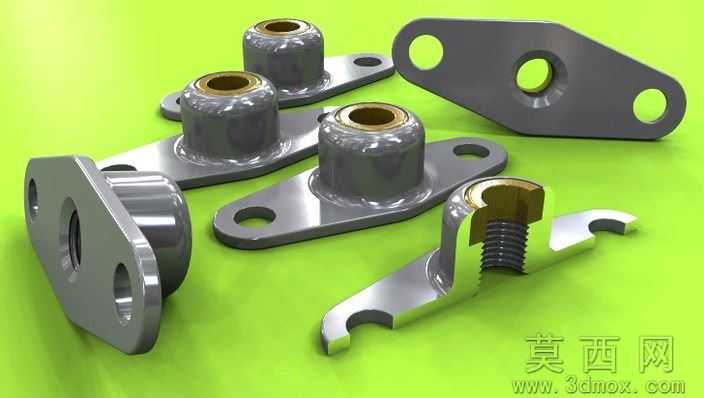

本作品为一组用于尼龙线锁的金属连接组件，整体采用三维建模软件完成全参数化结构设计，建模过程中先对各零件的功能需求进行拆解，区分固定基座、带衬套连接柱、锁止卡扣三类核心部件，分别绘制二维草图后通过拉伸、切除、倒角、圆角等特征命令生成实体，针对带衬套的柱体零件，单独拆分金属外壳与内部衬套的装配关系，预留合理的过盈配合公差，保证装配后衬套不会出现松脱问题。材质设定阶段，主体金属部件采用铝阳极氧化工艺对应的材质参数，调整表面粗糙度为低反光的浅灰色哑光质感，还原阳极氧化膜的细腻磨砂触感，内部衬套设置为黄铜材质，调整金属反射率与色泽参数，和外部铝制部件形成明确的材质区分，锁止卡扣的螺纹结构单独做细节处理，还原螺纹的牙型轮廓与表面加工纹理。渲染阶段采用亮绿色纯色背景突出零件主体，打光采用多组柔光光源，避免金属表面出现过强的高光反射，同时清晰呈现各零件的轮廓边界与结构细节，多角度展示不同零件的形态特征，包括带双安装孔的固定耳片、带中心通孔的柱体结构、带钩状锁止端的卡扣零件。设计过程中充分考虑零件的实际使用场景，固定基座的安装孔位置与孔径经过尺寸校验，适配对应规格的安装螺丝，柱体内部的通孔尺寸匹配尼龙线的走线需求，锁止卡扣的钩状结构与螺纹配合可实现线体的锁止固定，各零件的边角均做圆角处理，避免安装使用过程中出现锐边划伤的问题，整体结构紧凑，零件之间的装配逻辑清晰，可直接用于后续的工程出图与加工生产参考。
